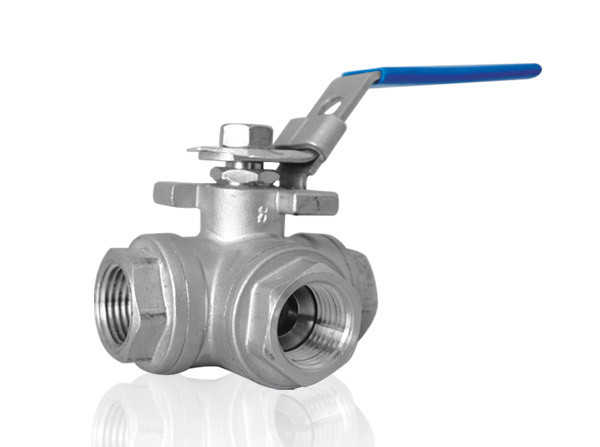

شیر سه راهی استنلس استیل L port- 316- موتورخور -1000 وگ KITZ
3way ball valve L port 1000WOG-316-NPT-mountingpad iso-KITZ
ویژگی‌های محصول
سایز :
1/2
3/4
1
11/4
11/2
2
3
4
3/8
برچسب‌ها:
آببند : تفلون PTFE
آلیاژ: : 316
ابعاد : 1/4 اینچ الی 4 اینچ
استاندارد : ANSI
+ موارد بیشتر
موجود در انبار بنیاداستیلارسال توسط بنیاداستیل
1,600,000 تومان

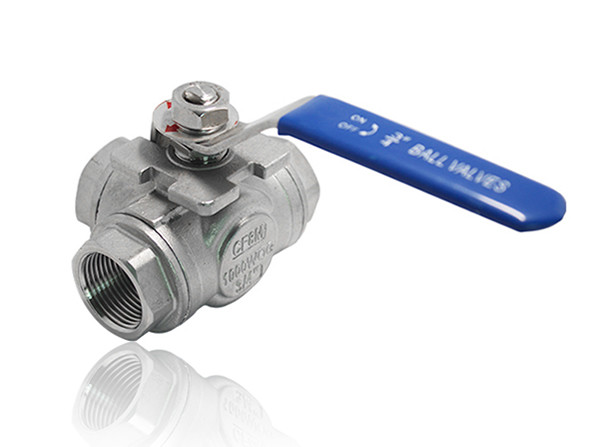

شیر سه راهی استنلس استیل L Port 316 موتورخور 1000 وگ KITZ
3way ball valve L port 1000WOG-316-NPT-mountingpad iso-KITZ
معرفی و کارکرد شیر سه راهی L Port استنلس استیل
شیر سه راهی L Port استنلس استیل 316 با قابلیت موتورخور، یکی از تجهیزات پرکاربرد در صنایع پتروشیمی، دارویی، غذایی و لبنی است. این شیر برای کنترل مسیر جریان سیال بین سه مسیر مختلف طراحی شده و با داشتن ساختار L شکل، امکان تغییر جهت جریان بین دو مسیر را فراهم می‌کند. مدل 1000 وگ برند معتبر KITZ، به دلیل مقاومت بالا در برابر خوردگی و فشار، گزینه‌ای ایده‌آل برای خطوط صنعتی با استانداردهای بالا محسوب می‌شود.
اطلاعات فنی شیر سه راهی موتورخور L Port 316
- جنس بدنه: استنلس استیل 316 (مقاوم در برابر خوردگی و اسیدها)
- نوع اتصال: رزوه‌ای / فلنجی (بسته به سفارش)
- فشار کاری: 1000 وگ (WOG)
- نحوه عملکرد: دستی / موتورخور (قابلیت نصب اکچویتور الکتریکی و پنوماتیکی بادی)
- ساختار داخلی: توپی (Ball) از استیل 316 با آب‌بندی PTFE
- نوع کنترل جریان: L Port (قابلیت تغییر مسیر جریان بین دو مسیر مختلف)
متریال‌های قابل ارائه
- استنلس استیل 316 (استاندارد صنعتی برای مقاومت در برابر مواد شیمیایی و دماهای بالا)
- استنلس استیل 304 (برای کاربردهای عمومی و صنایع غذایی)
برندهای موجود
- KITZ (کیتز - ژاپن)
- NIPPON
- NEW WAY
کاربردهای شیر سه راهی موتورخور L Port
- صنایع پتروشیمی: کنترل مسیر سیالات خورنده
- صنایع دارویی و بهداشتی: تطابق با استانداردهای GMP و پولیش براق سطح داخلی
- صنایع غذایی و لبنی: کنترل جریان مایعات بدون آلودگی ثانویه
- سیستم‌های تصفیه آب و RO: جلوگیری از ترکیب سیالات ناسازگار
- کارخانه‌های شیمیایی: توزیع مواد شیمیایی با دقت بالا

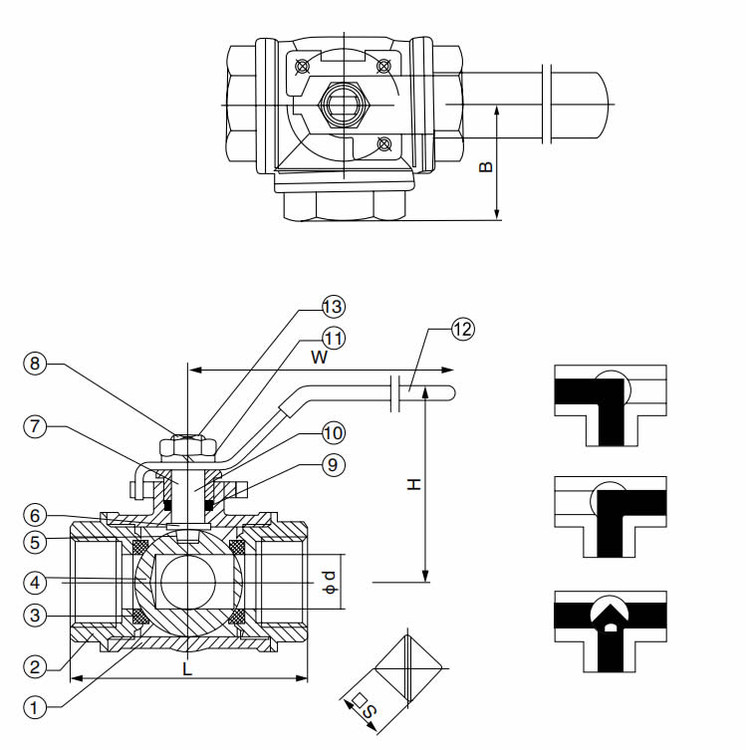

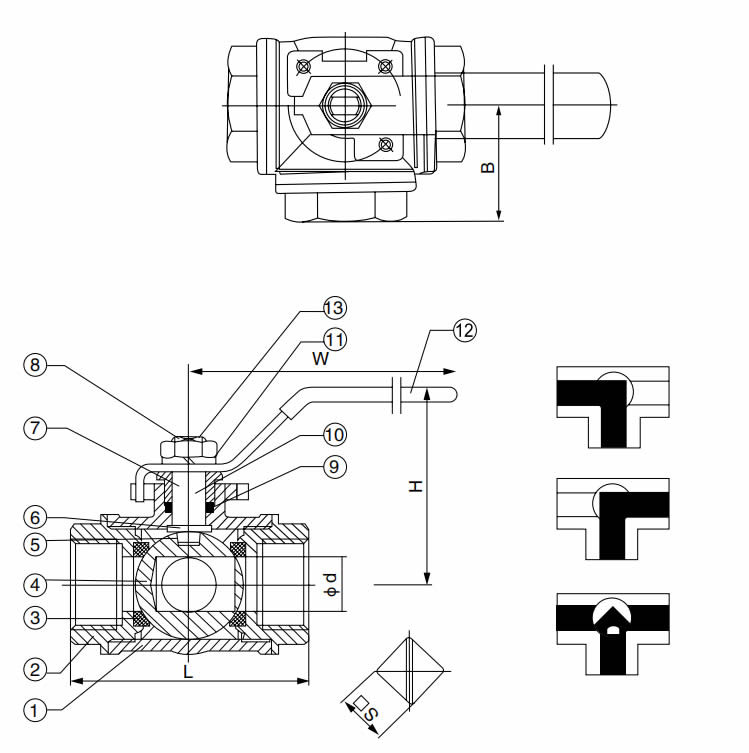

جدول ابعاد، فشار کاری و اکچویتور مناسب برای هر سایز شیر 3way
| سایز (اینچ) | فشار کاری (WOG) | ابعاد بدنه (mm) (تقریبی) | نوع اکچویتور مناسب | گشتاور مورد نیاز (Nm) |
|---|---|---|---|---|
| 1/2" | 1000 WOG | 50 × 70 × 65 | پنوماتیکی / الکتریکی | 8-12 Nm |
| 3/4" | 1000 WOG | 55 × 75 × 70 | پنوماتیکی / الکتریکی | 12-20 Nm |
| 1" | 1000 WOG | 65 × 85 × 75 | پنوماتیکی / الکتریکی | 18-25 Nm |
| 1 1/2" | 1000 WOG | 80 × 100 × 85 | پنوماتیکی / الکتریکی | 25-35 Nm |
| 2" | 1000 WOG | 95 × 115 × 100 | پنوماتیکی / الکتریکی | 35-50 Nm |
| 2 1/2" | 1000 WOG | 115 × 135 × 120 | پنوماتیکی / الکتریکی | 50-70 Nm |
| 3" | 1000 WOG | 135 × 155 × 140 | پنوماتیکی / الکتریکی | 70-90 Nm |
| 4" | 1000 WOG | 160 × 180 × 170 | پنوماتیکی / الکتریکی | 90-120 Nm |
استانداردهای مربوط به موتورخور بودن شیر
این شیر مطابق با استاندارد ISO 5211 طراحی شده است، که یک استاندارد بین‌المللی برای نصب اکچویتورهای الکتریکی و پنوماتیکی روی شیرهای صنعتی است. این استاندارد تضمین می‌کند که شیر قابلیت نصب اکچویتورهای بادی پنوماتیکی و الکتریکی را بدون نیاز به تغییرات ساختاری دارد. همچنین، طراحی فلنج نصب اکچویتور مطابق با DIN EN ISO 5210 باعث می‌شود که این شیر با انواع محرک‌های استاندارد سازگار باشد.
مزایا و ویژگی‌ها شیر 3 راهی استیل L
✅ مقاومت بالا در برابر خوردگی به دلیل استفاده از استنلس استیل 316
✅ قابلیت اتصال موتور الکتریکی یا پنوماتیکی بادی برای اتوماسیون صنعتی
✅ تحمل فشار بالا (1000 WOG) مناسب برای صنایع حساس
✅ آب‌بندی مطمئن با PTFE و جلوگیری از نشتی سیالات
✅ امکان استفاده در شرایط دمایی مختلف بدون کاهش عملکرد
نصب و نگهداری بال ولو 3 راهی استیل :
🔹 برای افزایش عمر مفید شیر، استفاده از سیالات تمیز و بدون ذرات معلق توصیه می‌شود.
🔹 هنگام نصب اکچویتور، از محل قرارگیری مناسب و فضای کافی برای تعمیر و نگهداری اطمینان حاصل کنید.
🔹 بازرسی دوره‌ای سطح پولیش داخلی و عملکرد آب‌بندی جهت جلوگیری از نشتی توصیه می‌شود.
