دستهبندی: شیرآلات فلنج دار استنلس استیل
برچسبها :
آلیاژ:: 316- CF8M
ابعاد: 1/2 تا 6 اینچ
استاندارد: ANSI
برند:: ALFA--VELAN

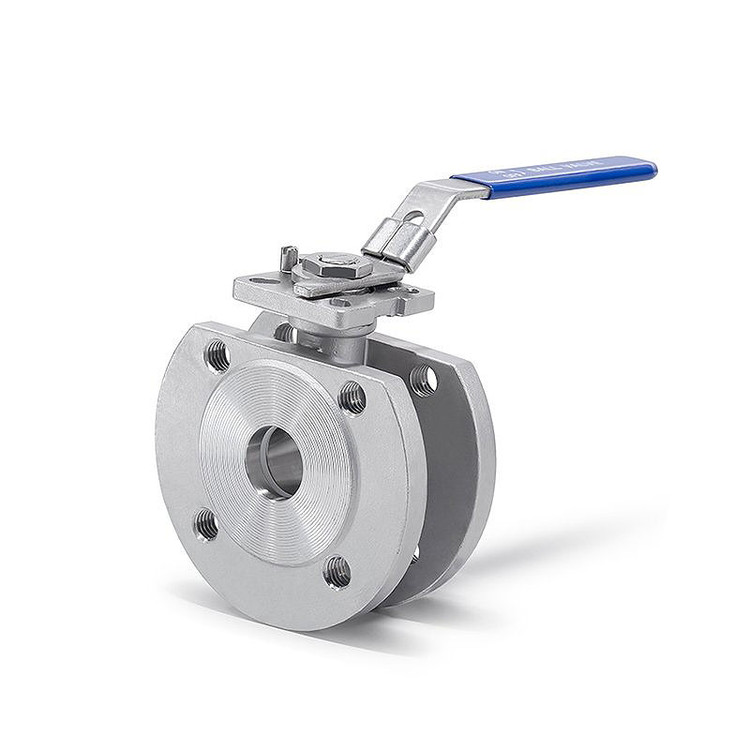

شیر توپی ویفری استنلس استیل 316-کلاس 150-ALFA
wafer ball valve class 150 -316-ALFA ANSI
برند:ALFA
سایز:
مشخصات
آلیاژ:
316- CF8M
ابعاد
1/2 تا 6 اینچ
استاندارد
ANSI
برند:
ALFA--VELAN
کشور سازنده
ITALY-CHINA
نوع
WAFER بین فلنجی کتابی
توضیحات
Wafer Ball Valve Stainless Steel 316 - Class 150 - ALFA
Introduction and Applications
The Wafer Ball Valve is a type of Ball Valve designed for compact installation in tight spaces. It is widely used in various industries, including pharmaceutical, food, petrochemical, and industrial facilities. This valve, also known as Lug Ball Valve, Compact Ball Valve, and Wafer Ball Valve, is utilized for quick shut-off with minimal pressure drop.
Technical Specifications
- Body Material: Stainless Steel 316 (SS316) – Highly resistant to corrosion and rust
- Seat & Sealing Material: PTFE – Chemical-resistant and high-pressure tolerant
- Connection Type: Wafer (for installation between flanges)
- Pressure Class: Class 150 (Equivalent to PN16)
- Available Sizes: 1/2 inch to 8 inches
- Operation Type: Manual (Lever) or compatible with pneumatic and electric actuators
Available Materials
- Body: Stainless Steel 316 for enhanced durability in corrosive environments
- Seats: PTFE for improved sealing and reduced friction
Available Brands
kitz
- ALFA
- velan
Pressure and Temperature Ratings
| Size (inch) | Pressure Rating (bar) | Pressure Rating (psi) | Operating Temperature (°C) |
|---|---|---|---|
| 1/2 | 16 | 232 | -20 to 200 |
| 1 | 16 | 232 | -20 to 200 |
| 2 | 16 | 232 | -20 to 200 |
| 4 | 16 | 232 | -20 to 200 |
| 6 | 16 | 232 | -20 to 200 |
| 8 | 16 | 232 | -20 to 200 |
Dimensional Table
| Size (inch) | Inner Diameter (mm) | Height (mm) | Length (mm) |
|---|---|---|---|
| 1/2 | 15 | 42 | 60 |
| 1 | 25 | 65 | 90 |
| 2 | 50 | 95 | 120 |
| 4 | 100 | 140 | 160 |
| 6 | 150 | 200 | 210 |
| 8 | 200 | 260 | 270 |
Applications of Wafer Ball Valve
- Pharmaceutical and Food Industries (Polished surface finish according to GMP standards)
- Chemical and Corrosive Fluid Transfer Lines
- Steam and Industrial Water Systems
- Refineries and Petrochemical Plants
- Hydraulic and Pneumatic Systems
Standards and Advantages
- **Compact and lightweight
نقد و بررسی
شیر توپی ویفری استنلس استیل 316 - کلاس 150 - ALFA
wafer ball valve class 150 -316-ALFA ANSI
معرفی و کاربرد شیر توپی بین فلنجی استیل :
شیر توپی ویفری (Wafer Ball Valve) یکی از انواع بال ولو (Ball Valve) است که به دلیل طراحی فشرده و نصب آسان در فضاهای محدود، در صنایع مختلف از جمله صنایع دارویی، غذایی، پتروشیمی و تأسیسات صنعتی مورد استفاده قرار میگیرد. این نوع شیر که با نامهای بال ولو کتابی، شیر توپی کتابی و شیر ساچمهای ویفری نیز شناخته میشود، برای قطع و وصل جریان سیال با کمترین افت فشار به کار میرود.
مشخصات فنی
- جنس بدنه: استنلس استیل 316 (SS316) مقاوم در برابر خوردگی و زنگزدگی
- متریال سیت و آببندی: PTFE جهت مقاومت در برابر مواد شیمیایی و فشار بالا
- نحوه اتصال: ویفری (Wafer) مناسب برای نصب بین فلنجها
- کلاس فشاری: Class 150 (معادل PN16)
- سایزهای موجود: از 1/2 اینچ تا 8 اینچ
- نوع عملکرد: دستی (اهرم) یا قابل تجهیز به عملگر پنوماتیکی و برقی
متریالهای قابل ارائه
- بدنه از استنلس استیل 316 جهت افزایش مقاومت در برابر مواد خورنده و محیطهای صنعتی
- سیتهای PTFE برای آببندی بهتر و کاهش اصطکاک
برندهای موجود
- ALFA
- VELAN
- KITZ
کاربردهای شیر توپی ویفری بین فلنجی:
- صنایع دارویی و غذایی (دارای سطح پولیش براق داخلی و بیرونی مطابق با استانداردهای GMP)
- خطوط انتقال سیالات شیمیایی و خورنده
- تأسیسات بخار و آب صنعتی
- پالایشگاهها و صنایع پتروشیمی
- سیستمهای هیدرولیک و پنوماتیک
استانداردها و مزایا
- طراحی فشرده و کمحجم برای استفاده در فضاهای محدود
- مقاومت بالا در برابر خوردگی و مواد شیمیایی
- کاهش افت فشار به دلیل مسیر مستقیم جریان
- امکان نصب سریع و آسان بین فلنجها
- قابلیت تحمل دما و فشار بالا
- پولیش سطح داخلی جهت استفاده در صنایع دارویی و لبنی مطابق با استاندارد GMP
جدول فشار کاری و دمای عملیاتی
| سایز (اینچ) | فشار کاری (بار) | فشار کاری (psi) | دمای عملیاتی (°C) |
|---|---|---|---|
| 1/2 | 16 | 232 | -20 تا 200 |
| 1 | 16 | 232 | -20 تا 200 |
| 2 | 16 | 232 | -20 تا 200 |
| 4 | 16 | 232 | -20 تا 200 |
| 6 | 16 | 232 | -20 تا 200 |
| 8 | 16 | 232 | -20 تا 200 |
جدول ابعاد
| سایز (اینچ) | قطر داخلی (mm) | ارتفاع (mm) | طول (mm) |
| 1/2 | 15 | 42 | 60 |
| 1 | 25 | 65 | 90 |
| 2 | 50 | 95 | 120 |
| 4 | 100 | 140 | 160 |
| 6 | 150 | 200 | 210 |
| 8 | 200 | 260 | 270 |
نکات نصب و نگهداری
- قبل از نصب، اطمینان حاصل کنید که سطح فلنجها تمیز و همراستا باشند.
- برای افزایش عمر مفید، در محیطهای با دمای بالا و فشار زیاد از متریال آببندی مناسب استفاده شود.
- جهت کاهش استهلاک، از باز و بسته کردن ناگهانی شیر خودداری کنید.
تماس و خریدشیر بال ولو کتابی استیل :
برای استعلام قیمت و دریافت مشاوره فنی با بنیاد استیل تماس بگیرید:
- آدرس: تهران، خیابان خیام شمالی، روبروی پارک شهر، پاساژ بزرگ خیام، طبقه اول، پلاک ۱۸۰
- شماره تماس: 33922432-33939659
🔹 توجه: به دلیل نوسانات ارزی و تغییر لحظهای قیمت wafer ball valve استنلس استیل، لطفاً برای استعلام دقیق قیمت بر روی آیکون واتساپ در همین صفحه کلیک کنید و قیمت آنی دریافت بفرمایید.
