آببند: EPDM
آلیاژ:: 304
اتصال: flanged فلنجی
برند:: Gestra -گسترا
دریچه بازدید مخزنی استیل 304 فلنجی-Gestra
Flange Type Sight Glass stainless steel 304 gestra
برند:گسترا GESTRA
سایز :
مشخصات
آببند
EPDM
آلیاژ:
304
اتصال
flanged فلنجی
برند:
Gestra -گسترا
فرآیند تولید:
ریخته گری
توضیحات

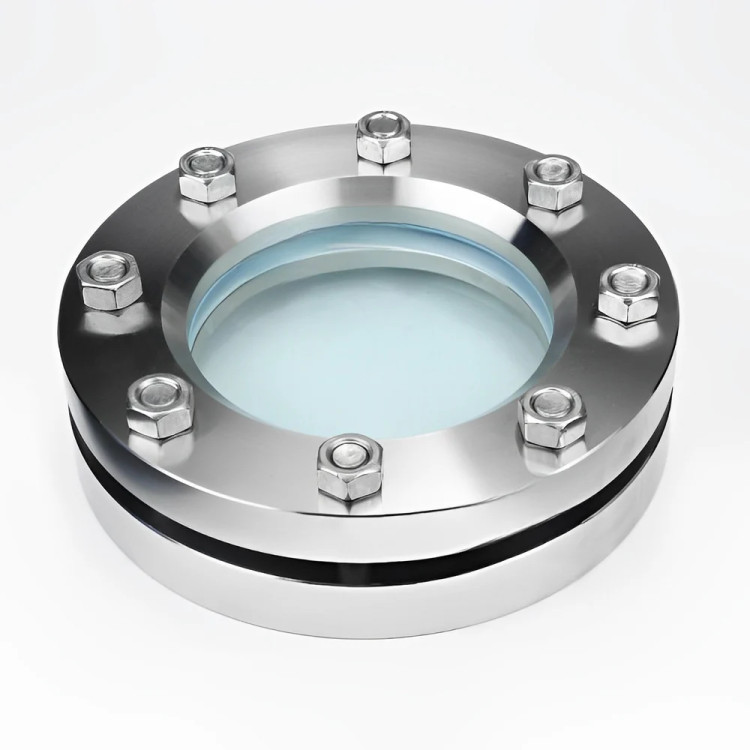

GESTRA Stainless Steel 304 Flanged Tank Sight Glass (Wafer Type)
Introduction and Application of Flanged Tank Sight Glass
The GESTRA Stainless Steel 304 Flanged Tank Sight Glass (Wafer Type) is an essential component in industrial piping systems, designed for real-time visual inspection of fluid flow within tanks and pipelines. Its wafer-type design allows for easy installation between flanges, making it a popular choice in pharmaceutical, food, chemical, petrochemical, and power plant industries.
Features and Technical Specifications
- Brand: GESTRA
- Body Material: Stainless Steel 304 (SS304)
- Glass Material: Heat and pressure-resistant Borosilicate Glass
- Connection Type: Wafer Type (Between Flanges)
- Pressure Class: PN10, PN16, ANSI Class 150
- Design Standard: DIN 28120 / EN 1092-1
- Maximum Operating Temperature: 200°C
- Application: Visual monitoring of fluid flow in industrial piping systems
Advantages of GESTRA Wafer Type Sight Glass
✔ Real-Time Flow Monitoring: Allows operators to inspect fluid movement without disrupting the system.
✔ High Corrosion Resistance: Made from stainless steel 304, ensuring durability in aggressive environments.
✔ Robust Construction: Features heat and pressure-resistant glass for long-lasting performance.
✔ Easy Installation: Wafer-type design fits seamlessly between standard flanges.
✔ Ideal for Hygienic Applications: Suitable for food, pharmaceutical, and chemical industries.
Industries and Applications
✅ Pharmaceutical and Healthcare: Monitoring liquid flow in sterile processing systems.
✅ Food and Dairy Industry: Ensuring fluid movement in hygienic production lines.
✅ Oil, Gas, and Petrochemicals: Visual inspection of hydrocarbon and chemical flows.
✅ Power Plants and Steam Systems: Used in steam and condensate pipelines.
✅ Water Treatment and Chemical Processing: Monitoring liquid and chemical flows in treatment plants.
Technical Specifications Table
| Specification | Details |
|---|---|
| Brand | GESTRA |
| Body Material | Stainless Steel 304 (SS304) |
| Connection Type | Wafer Type (Between Flanges) |
| Pressure Class | PN10, PN16, ANSI Class 150 |
| Glass Material | Borosilicate Glass (Heat & Pressure Resistant) |
| Max Operating Temp | 200°C |
| Applications | Pharmaceutical, Food, Oil & Gas, Power Plants, Water Treatment |
Pressure, Dimensions & Temperature Table
| Size (Inches) | Pressure Class (Bar) | Max Operating Temp (°C) | Flange Dimensions (mm) (Diameter × Thickness) |
|---|---|---|---|
| 1" | 10 / 16 | 200 | 90 × 12 |
| 1 1/2" | 10 / 16 | 200 | 105 × 14 |
| 2" | 10 / 16 | 200 | 127 × 16 |
| 3" | 10 / 16 | 200 | 160 × 18 |
| 4" | 10 / 16 | 200 | 200 × 20 |
Installation and Maintenance Guidelines
- Ensure that the installation area is clean and free from debris before mounting the sight glass.
- Use high-quality gaskets between flanges to prevent leakage.
- Periodically inspect the glass for cracks or damages and replace if necessary.
📞 For pricing inquiries and expert consultation, contact us:
🔹 Bonyad Steel – Supplier of industrial equipment and piping solutions
📍 Address: Tehran, North Khayyam Street, Opposite Park-e Shahr, Grand Khayyam Mall, 1st Floor, Unit 180
💬 For instant pricing, click the WhatsApp icon on this page.
نقد و بررسی
دریچه بازدید مخزنی فلنجی (ساید گلاس بین فلنچی) استنلس استیل 304 مارک GESTRA
Flange Type Sight Glass stainless steel 304 gestra
معرفی و کاربرد دریچه بازدید مخزنی فلنجی
دریچه بازدید مخزنی فلنجی (ساید گلاس بین فلنچی) استنلس استیل 304 مارک GESTRA یکی از تجهیزات ضروری در سیستمهای صنعتی است که امکان مشاهده و کنترل جریان سیالات درون مخازن و خطوط لوله را فراهم میکند. این محصول به دلیل طراحی بینفلنچی خود، نصب آسانی داشته و در صنایع دارویی، غذایی، شیمیایی، پتروشیمی و نیروگاهی کاربرد گستردهای دارد.
ویژگیها و مشخصات فنی
- برند: ساخت ایران GESTRA
- متریال بدنه: استنلس استیل 304 (SS304)
- متریال شیشه: شیشه مقاوم به حرارت و فشار (Borosilicate Glass)
- نوع اتصال: بین فلنچی (Wafer Type)
- کلاس فشار: PN10, PN16, ANSI Class 150
- استاندارد طراحی: DIN 28120 / EN 1092-1
- حداکثر دمای کاری: 200 درجه سانتیگراد
- کاربرد: بازدید و کنترل جریان سیالات در سیستمهای پایپینگ صنعتی
مزایای دریچه بازدید مخزنی فلنجی GESTRA
✔ قابلیت مشاهده آنی سیال: به کاربر اجازه میدهد بدون نیاز به باز کردن سیستم، جریان سیال را کنترل کند.
✔ مقاومت بالا در برابر خوردگی: ساخته شده از استنلس استیل 304 که در برابر محیطهای خورنده مقاوم است.
✔ ساختار مستحکم: دارای شیشه مقاوم به حرارت و فشار با طول عمر بالا.
✔ نصب آسان: طراحی بین فلنچی، مناسب برای نصب سریع بین فلنجهای استاندارد.
✔ ایدهآل برای صنایع حساس: استفاده گسترده در صنایع غذایی، دارویی و شیمیایی به دلیل بهداشتی بودن متریال.
کاربردها در صنایع مختلف
✅ صنایع دارویی و بهداشتی: کنترل بصری مواد در خطوط تولید.
✅ صنایع غذایی و لبنی: مشاهده جریان مایعات در خطوط فرآوری.
✅ نفت، گاز و پتروشیمی: نظارت بر عبور سیالات خاص در سیستمهای صنعتی.
✅ نیروگاهها و سیستمهای بخار: استفاده در خطوط بخار و کندانس.
✅ سیستمهای تصفیه آب و فاضلاب: کنترل جریان آب و مایعات شیمیایی.
جدول مشخصات فنی دریچه بازدید مخزنی فلنجی GESTRA
| مشخصه | مقدار |
|---|---|
| برند | GESTRA |
| جنس بدنه | استنلس استیل 304 (SS304) |
| نوع اتصال | بین فلنچی (Wafer Type) |
| کلاس فشار | PN10, PN16, ANSI Class 150 |
| متریال شیشه | Borosilicate Glass مقاوم به حرارت و فشار |
| حداکثر دمای کاری | 200 درجه سانتیگراد |
| کاربردها | دارویی، غذایی، نفت و گاز، نیروگاهی، تصفیه آب |
جدول فشار، ابعاد و دمای کاری سایدگلاس بین فلنجی مخزنی استیل :
| سایز (اینچ) | کلاس فشار (بار) | حداکثر دمای کاری (°C) | ابعاد (قطر × ضخامت) mm |
|---|---|---|---|
| 1" | 10 / 16 | 200 | 90 × 12 |
| 1 1/2" | 10 / 16 | 200 | 105 × 14 |
| 2" | 10 / 16 | 200 | 127 × 16 |
| 3" | 10 / 16 | 200 | 160 × 18 |
| 4" | 10 / 16 | 200 | 200 × 20 |
نکات مهم در نصب و نگهداری
- پیش از نصب، محل قرارگیری دریچه بازدید مخزنی باید تمیز و عاری از ذرات معلق باشد.
- برای جلوگیری از نشتی، از واشرهای مناسب و با کیفیت بین فلنجها استفاده شود.
- در دورههای مشخص، شیشه سایدگلاس بررسی شود و در صورت ترک یا آسیب، تعویض گردد.
📞 برای دریافت قیمت و مشاوره خرید دریچه بازدید مخزنی فلنجی GESTRA با ما تماس بگیرید:
🔹 فروشگاه بنیاد استیل – تأمینکننده تجهیزات صنعتی و خطوط تولید
📍 آدرس: تهران، خیابان خیام شمالی، روبروی پارک شهر، پاساژ بزرگ خیام، طبقه اول، پلاک ۱۸۰
📞 تماس: 33922432 -33939659
💬 برای استعلام قیمت لحظهای، روی آیکون واتساپ در همین صفحه کلیک کنید.
