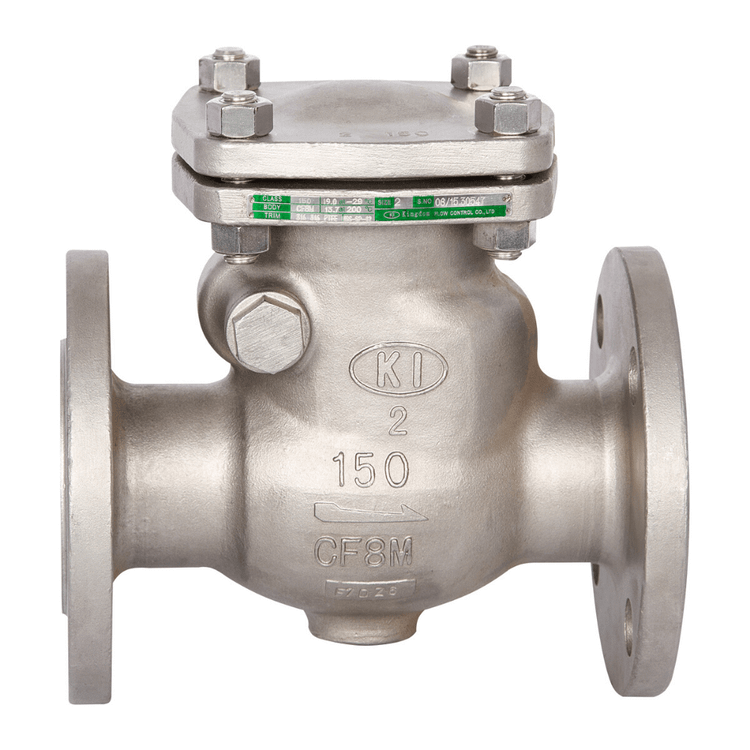

شیر خودکار دریچه فلنج دار استنلس استلیل کلاس ۱۵۰ - ۳۱۶- KITZ
آببند
فلز به فلز
آلیاژ:
CF8M -316
ابعاد
1/2 -10inch
اتصال
flanged
استاندارد
API600
برند:
KITZ- NIPPON_ORION-VELAN-NEWWAY
تیپ :
swing type
نوع عملکرد
یکطرفه
Swing Check Valve - Stainless Steel 316 - Class 150 - KITZ
API 600 - Flanged Check Valve
Introduction & Application
The KITZ Swing Check Valve is a crucial component in industrial piping systems, designed to prevent backflow in pipelines. This automatic valve operates without external force, allowing fluid to flow in one direction while preventing reverse flow. Manufactured according to API 600 standards, this valve is widely used in industries such as oil & gas, petrochemical, pharmaceutical, and food processing.
Technical Specifications
- Design Standard: API 600
- Body Material: Stainless Steel 316
- Pressure Class: 150
- Connection Type: Flanged (ASME B16.5)
- Operating Mechanism: Swing Check (Hinged Disc)
- Sealing Type: Metal-to-Metal (High Corrosion Resistance)
- Maximum Operating Temperature: 400°C
- Corrosion Resistance: Excellent due to Stainless Steel 316
Pressure Rating, Temperature Limit & Material Composition
| Pressure Class | Max Working Pressure (bar) | Max Operating Temperature (°C) | Body Material | Disc Material | Seal Material |
|---|---|---|---|---|---|
| 150 | 19.6 | 400 | Stainless Steel 316 | Stainless Steel 316 | Corrosion-resistant Metal |
Dimensional Table – Swing Check Valve 316 - Class 150
| Size (Inch) | Flange Diameter (mm) | Face-to-Face (mm) | Total Height (mm) | Approximate Weight (kg) |
|---|---|---|---|---|
| 1/2" | 95 | 108 | 72 | 3.5 |
| 3/4" | 105 | 117 | 85 | 4.5 |
| 1" | 115 | 127 | 95 | 6 |
| 1.5" | 150 | 165 | 120 | 10 |
| 2" | 165 | 203 | 140 | 15 |
| 2.5" | 190 | 216 | 160 | 20 |
| 3" | 210 | 241 | 180 | 28 |
| 4" | 255 | 292 | 230 | 42 |
| 6" | 320 | 356 | 280 | 75 |
| 8" | 380 | 495 | 340 | 130 |
Available Materials
- Stainless Steel 316 (High corrosion resistance for chemical applications)
- Stainless Steel 304 (For general-purpose and food-grade industries)
Available Brands
- KITZ
- NIPPON
- ORION
Applications in Various Industries
✔ Oil, Gas, and Petrochemical (Handling corrosive fluids)
✔ Pharmaceutical and Food Industry (Sanitary fluid transfer systems)
✔ Water Treatment and Wastewater Systems (Pump stations and flow control)
✔ Chemical Processing Plants (Resistant to aggressive chemicals)
Advantages & Features
✅ Fully automatic operation without external force
✅ Long lifespan with excellent corrosion resistance
✅ Reduces water hammer in pipelines
✅ Suitable for both horizontal and vertical installations
✅ Reliable sealing with zero leakage
International Standards Compliance
- API 600 (Standard for industrial valves)
- ASME B16.5 (Standard for flange dimensions)
- ISO 9001 (Quality management standard)
Installation & Maintenance Guidelines
✔ Ensure the flow direction follows the arrow on the valve body.
✔ In systems with high pressure fluctuations, a damping device is recommended.
✔ Regular inspection is necessary to maintain optimal performance.
📌 Due to currency fluctuations and real-time price changes in stainless steel products, please click on the WhatsApp icon on this page for an instant price inquiry.
📍 Physical Store Address: Tehran, Khayyam Shomali St., Opposite Park-e Shahr, Grand Khayyam Passage, 1st Floor, Unit 180
شیر خودکار دریچه فلنج دار استنلس استیل کلاس 150 - 316 - KITZ
API 600 - flaangec Swing Check Valve
معرفی و کاربرد چک ولو فلنجی استیل :
شیر خودکار دریچه فلنج دار استنلس استیل KITZ یکی از پرکاربردترین تجهیزات در سیستمهای پایپینگ صنعتی است که برای جلوگیری از بازگشت سیال در خطوط لوله به کار میرود. این شیر با استفاده از مکانیزم Swing Check به صورت خودکار و بدون نیاز به نیروی خارجی عمل کرده و جریان را در یک جهت عبور داده و از برگشت آن جلوگیری میکند. این محصول بر اساس استاندارد API 600 طراحی شده و در صنایع نفت، گاز، پتروشیمی، دارویی و غذایی کاربرد دارد.
مشخصات فنی شیر خودکار فلنجدار استیل :
- استاندارد طراحی: API 600
- متریال بدنه: استنلس استیل 316
- کلاس فشاری: 150
- نوع اتصال: فلنج دار مطابق استاندارد ASME B16.5
- مکانیزم عملکرد: Swing Check (دریچهای متحرک)
- نوع آببندی: فلزی با مقاومت بالا در برابر خوردگی
- محدوده دمای کاری: تا 400 درجه سانتیگراد
- مقاومت در برابر خوردگی: بسیار بالا به دلیل استفاده از آلیاژ استنلس استیل 316
جدول فشار کاری، دمای مجاز و متریال 316
| کلاس فشاری | حداکثر فشار کاری (bar) | حداکثر دمای کاری (°C) | متریال بدنه | متریال دیسک | متریال آببند |
|---|---|---|---|---|---|
| 150 | 19.6 | 400 | استنلس استیل 316 | استنلس استیل 316 | فلزی ضد خوردگی |
جدول ابعاد شیر خودکار دریچه فلنج دار 316 - کلاس 150
| سایز (اینچ) | قطر فلنج (mm) | فاصله بین فلنجها (mm) | ارتفاع کل (mm) | وزن تقریبی (kg) |
|---|---|---|---|---|
| 1/2" | 95 | 108 | 72 | 3.5 |
| 3/4" | 105 | 117 | 85 | 4.5 |
| 1" | 115 | 127 | 95 | 6 |
| 1.5" | 150 | 165 | 120 | 10 |
| 2" | 165 | 203 | 140 | 15 |
| 2.5" | 190 | 216 | 160 | 20 |
| 3" | 210 | 241 | 180 | 28 |
| 4" | 255 | 292 | 230 | 42 |
| 6" | 320 | 356 | 280 | 75 |
| 8" | 380 | 495 | 340 | 130 |
متریالهای قابل ارائه
- استنلس استیل 316 (ضدزنگ و مقاوم در برابر مواد شیمیایی)
- استنلس استیل 304 (برای کاربردهای عمومی و صنایع غذایی)
برندهای موجود خودکار دریچه فلنج دار استیل :
- KITZ
- NIPPON
- ORION
کاربردها در صنایع مختلف
✔ صنایع نفت، گاز و پتروشیمی (سیستمهای انتقال سیالات خورنده)
✔ صنایع دارویی و غذایی (خطوط فرآوری و انتقال مواد بهداشتی)
✔ سیستمهای تصفیه آب و فاضلاب (کنترل جریان در ایستگاههای پمپاژ)
✔ کارخانههای تولید مواد شیمیایی (مقاومت بالا در برابر سیالات خورنده)
مزایا و ویژگیها
✅ خودکار و بدون نیاز به اپراتور
✅ عمر طولانی و مقاومت بالا در برابر زنگزدگی
✅ کاهش ضربه قوچ در خطوط لوله
✅ قابل نصب در موقعیتهای عمودی و افقی
✅ آببندی مطمئن و بدون نشتی
استانداردهای بینالمللی
- API 600 (استاندارد طراحی شیرهای صنعتی)
- ASME B16.5 (استاندارد ابعاد فلنج)
- ISO 9001 (استاندارد مدیریت کیفیت)
نکات مهم درباره نصب و نگهداری شیر یکطرفه دریچه استیل :
✔ هنگام نصب، جهت جریان مطابق فلش روی بدنه باشد.
✔ در سیستمهایی با نوسانات زیاد فشار، استفاده از دمپر توصیه میشود.
✔ بهصورت دورهای بررسی شود تا از عملکرد صحیح شیر اطمینان حاصل شود.
📌 به دلیل نوسانات ارزی و تغییر لحظهای قیمت swing check valve استنلس استیل لطفاً برای استعلام دقیق قیمت بر روی آیکون واتساپ در همین صفحه کلیک کنید و قیمت آنی دریافت بفرمایید.
📍 آدرس حضوری فروشگاه: تهران، خیابان خیام شمالی، روبروی پارک شهر، پاساژ بزرگ خیام، طبقه اول، پلاک ۱۸۰
📞 شماره تماس: 33922432 -33939659
