آلیاژ::316
ابعاد:12 تا 102 میلیمتر
اتصال:دنده /رزوه /مهره
ساخت کشور::CHina

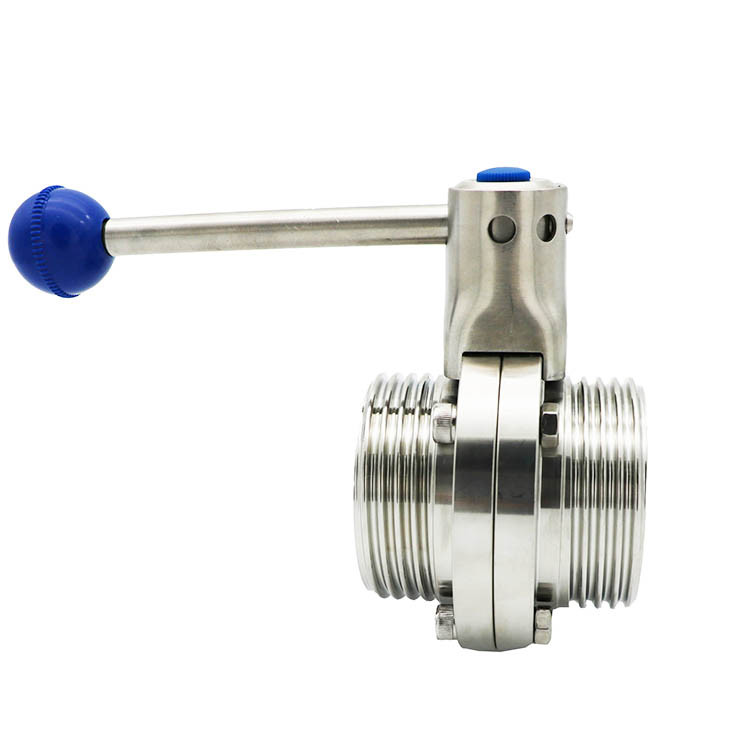

شیر پروانه دنده ای استنلس استیل دسته اهرمی -ALFA- 316
sanitary stainless steel screw end 316 metal handle
برند:ALFA
سایز :
مشخصات
آلیاژ:
316
ابعاد
12 تا 102 میلیمتر
اتصال
دنده /رزوه /مهره
ساخت کشور:
CHina
فشار کاری
10 bar
مارک :
ALFA
جنس واشر :
silicon
توضیحات
Threaded Stainless Steel Butterfly Valve with Lever Handle - ALFA 316
Introduction and Application
The ALFA 316 Threaded Stainless Steel Butterfly Valve with Lever Handle is widely used in food, pharmaceutical, sanitary, and chemical industries for controlling and shutting off fluid flow. The lever handle allows for quick and easy manual operation, while the threaded connection (NPT/BSP) ensures secure and leak-free installation in pipeline systems.
Technical Specifications of ALFA 316 Threaded Butterfly Valve
- Body Material: Stainless Steel 316 / 316L
- Connection Type: Threaded NPT / BSP
- Operation: Manual with Lever Handle
- Disc Material: Stainless Steel 316
- Sealing Material: Silicone / EPDM / PTFE (Resistant to chemicals)
- Working Pressure: Up to 16 bar (depending on size)
- Temperature Range: Up to 180°C (depending on sealing material)
- Standards: Compliant with GMP and sanitary industry regulations
Available Materials
| Material | Features |
|---|---|
| SS316 | High corrosion and chemical resistance |
| SS316L | Low carbon content for reduced contamination risk |
Dimensions and Pressure Ratings of ALFA 316 Butterfly Valve
| Size (Inch) | Pressure Rating (bar) | Thread Type |
|---|---|---|
| 1/2" | 16 | NPT / BSP |
| 3/4" | 16 | NPT / BSP |
| 1" | 16 | NPT / BSP |
| 1-1/4" | 16 | NPT / BSP |
| 1-1/2" | 16 | NPT / BSP |
| 2" | 16 | NPT / BSP |
| 2-1/2" | 10 | NPT / BSP |
| 3" | 10 | NPT / BSP |
| 4" | 10 | NPT / BSP |
Available Brands
- ALFA
- B&G
- ALFA LAVAL
Industrial Applications of ALFA 316 Threaded Butterfly Valve
- Pharmaceutical and sanitary industries (Sterile material transfer systems)
- Food and dairy processing (Controlling hygienic fluid flow)
- Chemical industries (Corrosion-resistant fluid control)
- Water treatment and wastewater systems (Reliable operation in corrosive environments)
Advantages of Using ALFA 316 Threaded Butterfly Valve
✅ Hygienic design with high-polished surface complying with GMP standards
✅ Easy installation with NPT/BSP threaded connection
✅ Corrosion-resistant and chemical-proof due to 316 stainless steel
✅ Compatible with CIP and SIP cleaning systems for quick maintenance
✅ Fast and smooth operation with lever handle
Installation and Maintenance Guidelines
- Ensure the internal and external surfaces of the valve are clean before installation.
- Use Teflon tape or stainless steel sealing compound for proper thread sealing.
- Regularly inspect the valve for wear and sealing performance.
📌 For pricing inquiries and purchasing the ALFA 316 Threaded Stainless Steel Butterfly Valve, contact Bonyad Steel:
📍 Address: Tehran, Khayyam St. (North), Opposite Park-e Shahr, Grand Khayyam Mall, 1st Floor, Unit 180
🔗 Click the WhatsApp icon for real-time pricing.
نقد و بررسی
شیر پروانهای دندهای استنلس استیل دسته اهرمی ALFA 316
sanitary stainless steel screw end 316 metal handle
معرفی و کاربرد شیر پروانهای دندهای /مهره ای استنلس استیل
شیر پروانهای دندهای استنلس استیل ALFA 316 یک شیر کنترلی پرکاربرد در صنایع غذایی، دارویی، بهداشتی و شیمیایی است که برای تنظیم و قطع و وصل جریان سیالات استفاده میشود. این شیر دارای دسته اهرمی بوده که امکان باز و بسته کردن سریع را فراهم میکند. اتصال دندهای آن نیز باعث نصب آسان و آببندی مطمئن در خطوط لوله میشود.
مشخصات فنی شیر پروانهای دندهای دسته اهرمی ALFA 316
- جنس بدنه: استنلس استیل 316 / 316L
- نوع اتصال: دندهای NPT / BSP
- نوع عملکرد: دستی با دسته اهرمی (Lever Handle)
- نوع دیسک: استنلس استیل 316
- نوع آببندی: سیلیکون / EPDM / PTFE مقاوم در برابر مواد شیمیایی
- فشار کاری: حداکثر 16 بار (بسته به سایز)
- دمای کاری: تا 180 درجه سانتیگراد (بسته به نوع آببندی)
- استانداردها: مطابق با GMP و استانداردهای صنایع غذایی و دارویی
متریالهای قابل ارائه شیر پروانه مهره ای استیل :
| متریال | ویژگیها |
|---|---|
| SS316 | مقاومت بالا در برابر خوردگی و مواد اسیدی |
| SS316L | میزان کم کربن برای کاهش احتمال خوردگی و رسوبگیری |
ابعاد و فشار کاری شیر پروانهای دندهای ALFA 316
| سایز (اینچ) | فشار کاری (بار) | نوع رزوه |
|---|---|---|
| 1/2" | 16 | NPT / BSP |
| 3/4" | 16 | NPT / BSP |
| 1" | 16 | NPT / BSP |
| 1-1/4" | 16 | NPT / BSP |
| 1-1/2" | 16 | NPT / BSP |
| 2" | 16 | NPT / BSP |
| 2-1/2" | 10 | NPT / BSP |
| 3" | 10 | NPT / BSP |
| 4" | 10 | NPT / BSP |
برندهای موجود
- ALFA
- B&G
- ALFA LAVAL
کاربردهای شیر پروانهای دندهای(مهره خور) در صنایع مختلف
- صنایع دارویی و بهداشتی (استفاده در خطوط انتقال مواد استریل)
- صنایع غذایی و لبنی (کنترل جریان مایعات خوراکی و بهداشتی)
- صنایع شیمیایی (مقاومت در برابر خوردگی و مواد شیمیایی)
- سیستمهای تصفیه آب و فاضلاب (استفاده در محیطهای خورنده و مرطوب)
مزایای استفاده از شیر پروانهای دندهای ALFA 316
✅ طراحی بهداشتی با پولیش براق داخلی و خارجی مطابق با استانداردهای GMP
✅ نصب سریع و آسان به دلیل اتصال دندهای NPT/BSP
✅ مقاوم در برابر خوردگی و مواد شیمیایی به دلیل استفاده از استنلس استیل 316
✅ امکان تمیزکاری سریع و استفاده در سیستمهای CIP و SIP
✅ عملکرد سریع و راحت با دسته اهرمی مقاوم
نکات مهم در نصب و نگهداری
- قبل از نصب، سطح داخلی و خارجی شیر بررسی و تمیز شود.
- هنگام بستن رزوهها، از نوار تفلون یا خمیر آببندی مخصوص استنلس استیل استفاده شود.
- بهصورت دورهای وضعیت عملکرد و آببندی شیر بررسی شود.
📌 برای استعلام قیمت و خرید شیر پروانهای دندهای استنلس استیل دسته اهرمی ALFA 316، با فروشگاه بنیاد استیل تماس بگیرید:
📍 آدرس: تهران، خیابان خیام شمالی، روبروی پارک شهر، پاساژ بزرگ خیام، طبقه اول، پلاک ۱۸۰
📞 شماره تماس: 33922432 -33939659
🔗 برای دریافت قیمت لحظهای، روی آیکون واتساپ کلیک کنید.
