دستهبندی: اتصالات دنده استنلس استیل
برچسبها :
آببند: EPDM
آلیاژ:: 316
ابعاد: 1/2 - 4
اتصال: male /نری

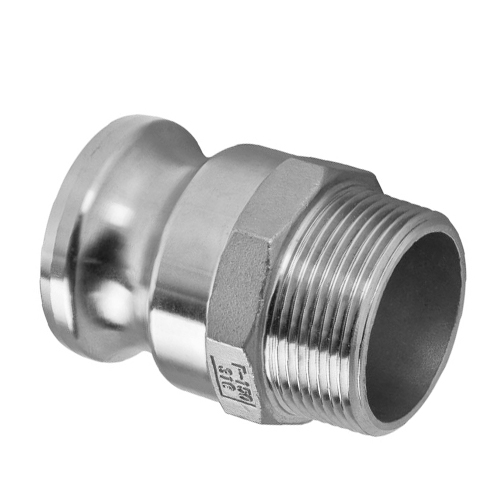

کوپلینگ گوشواره ای تیپ Fاستنلس استیل (رزوه نری) 316
camlock coupling type f stainless steel 316 ALFA
برند:ALFA
سایز :
مشخصات
آببند
EPDM
آلیاژ:
316
ابعاد
1/2 - 4
اتصال
male /نری
فشار کاری
10 bar
کشور سازنده
CHina
استاندارد
ISO
مدل طراحی
type F
توضیحات
Camlock Coupling Type F – Stainless Steel 316 (Male Threaded)
Introduction and Function of Camlock Coupling Type F
Camlock Coupling Type F is a widely used quick-connect fitting in various industries, including petrochemical, food, pharmaceutical, and marine sectors. This coupling features a male threaded end, which is designed to connect with other camlock types such as Type B.
Technical Specifications of Camlock Coupling Type F
- Material: Stainless Steel 316 (high corrosion and acid resistance)
- Connection Type: Male Threaded
- Thread Standard: NPT or BSPP (upon request)
- Sizes Available: 1/2” to 6”
- Temperature Range: -40°C to +250°C
- Maximum Working Pressure: Up to 250 PSI, depending on size
Working Pressure Table for Camlock Coupling Type F
| Size (inch) | Working Pressure (bar) | Working Pressure (PSI) |
|---|---|---|
| 1/2" | 25 | 360 |
| 3/4" | 25 | 360 |
| 1" | 20 | 290 |
| 1 1/2" | 16 | 230 |
| 2" | 14 | 200 |
| 3" | 12 | 175 |
| 4" | 10 | 145 |
| 6" | 8 | 115 |
Material Alloy Table
| Alloy | Standard | Corrosion Resistance | Main Application |
|---|---|---|---|
| SS316 | ASTM A240 | High | Food, pharmaceutical, chemical industries |
| SS304 | ASTM A240 | Medium | General industries, water supply |
| Aluminum | - | Low | Agriculture, water transfer |
| Brass | - | Medium | Fuel and hydraulic systems |
Dimensions and Sizes Table for Camlock Coupling Type F
| Size (inch) | Outer Diameter (mm) | Total Length (mm) | Thread Diameter (NPT/BSP) |
|---|---|---|---|
| 1/2" | 21 | 50 | 19 |
| 3/4" | 27 | 55 | 25 |
| 1" | 34 | 65 | 32 |
| 1 1/2" | 48 | 80 | 48 |
| 2" | 60 | 95 | 60 |
| 3" | 85 | 110 | 85 |
| 4" | 114 | 130 | 114 |
| 6" | 168 | 180 | 168 |
Standard Compliance Table for Camlock Coupling Type F
| Standard | Description |
|---|---|
| MIL-C-27487 | U.S. Military Standard for Camlock Couplings |
| A-A-59326 | Industrial Standard for Quick Couplings |
| ASTM A240 | Standard for Stainless Steel Materials |
| ISO 4144 | International Standard for Stainless Steel Fittings |
Applications of Camlock Coupling Type F
✅ Petrochemical and Oil & Gas Industries (fuel and chemical transfer)
✅ Pharmaceutical and Food Industries (sterile pipeline connections)
✅ Water and Wastewater Systems (quick fluid transfer)
✅ Firefighting Systems (quick hose connections)
✅ Agriculture and Irrigation (fast pipe and pump connections)
Advantages of Camlock Coupling Type F – Stainless Steel 316
⭐ Quick installation and disassembly without tools
⭐ Excellent resistance to high temperatures and corrosive materials
⭐ Leak-proof design for secure fluid transfer
⭐ Long lifespan with low maintenance costs
⭐ Compatible with other Camlock coupling types
Order Camlock Coupling Type F from Bonyad Steel
Bonyad Steel supplies a wide range of stainless steel camlock couplings in various sizes and brands. For technical consultation and price inquiries, contact us.
📍 Address: Tehran, Khayyam Shomali Street, opposite Park-e Shahr, Grand Khayyam Passage, First Floor, Unit 180
📲 Instant Price Inquiry: Click on the WhatsApp icon on this page!
🛒 "Due to currency fluctuations, please contact us via WhatsApp for an exact price inquiry."
📦 Custom Manufacturing and International Shipping:
Bonyad Steel is ready to custom manufacture Camlock Coupling Type F – Stainless Steel 316 in China according to specific customer requirements and ship via sea or air.
نقد و بررسی
کوپلینگ گوشوارهای تیپ F استنلس استیل (رزوه نری) 316 – Camlock Coupling Type F
معرفی و کارکرد کوپلینگ گوشوارهای تیپ F استنلس استیل
کوپلینگ گوشوارهای تیپ F (Camlock Coupling Type F) یکی از اتصالات سریع و پرکاربرد در صنایع مختلف مانند پتروشیمی، غذایی، دارویی و دریایی است. این اتصال دارای سر رزوه نری (Male Threaded) بوده و با تیپهای دیگر کوپلینگ مانند تیپ B ترکیب میشود.
مشخصات فنی کوپلینگ گوشوارهای تیپ F (Camlock Type F)
- جنس: استنلس استیل 316 (مقاوم در برابر زنگزدگی و اسیدها)
- نوع اتصال: رزوه نری (Male Threaded)
- استاندارد رزوه: NPT یا BSPP (بسته به سفارش)
- سایزها: 1/2 اینچ تا 6 اینچ
- محدوده دمایی: -40°C تا +250°C
- حداکثر فشار کاری: بسته به سایز، تا 250 PSI
جدول فشار کاری کوپلینگ گوشوارهای تیپ F استنلس استیل
| سایز (اینچ) | فشار کاری (بار) | فشار کاری (PSI) |
|---|---|---|
| 1/2" | 25 | 360 |
| 3/4" | 25 | 360 |
| 1" | 20 | 290 |
| 1 1/2" | 16 | 230 |
| 2" | 14 | 200 |
| 3" | 12 | 175 |
| 4" | 10 | 145 |
| 6" | 8 | 115 |
جدول آلیاژهای موجود
| آلیاژ | استاندارد | مقاومت در برابر خوردگی | کاربرد اصلی |
|---|---|---|---|
| SS316 | ASTM A240 | بسیار بالا | صنایع غذایی، دارویی و شیمیایی |
| SS304 | ASTM A240 | متوسط | صنایع عمومی و آبرسانی |
| آلومینیوم | - | کم | صنایع کشاورزی و انتقال آب |
| برنج (Brass) | - | متوسط | صنایع سوخت و هیدرولیک |
جدول ابعاد و سایزبندی کوپلینگ گوشوارهای تیپ F استنلس استیل
| سایز (اینچ) | قطر خارجی (mm) | طول کل (mm) | قطر رزوه (NPT/BSP) |
|---|---|---|---|
| 1/2" | 21 | 50 | 19 |
| 3/4" | 27 | 55 | 25 |
| 1" | 34 | 65 | 32 |
| 1 1/2" | 48 | 80 | 48 |
| 2" | 60 | 95 | 60 |
| 3" | 85 | 110 | 85 |
| 4" | 114 | 130 | 114 |
| 6" | 168 | 180 | 168 |
جدول استانداردهای کوپلینگ گوشوارهای تیپ F
| استاندارد | توضیحات |
|---|---|
| MIL-C-27487 | استاندارد نظامی آمریکا برای کوپلینگهای Camlock |
| A-A-59326 | استاندارد صنعتی برای اتصالات سریع |
| ASTM A240 | استاندارد مواد استنلس استیل |
| ISO 4144 | استاندارد بینالمللی اتصالات استنلس استیل |
کاربردهای کوپلینگ گوشوارهای تیپ F
✅ صنایع پتروشیمی و نفت و گاز (انتقال سوخت و مواد شیمیایی)
✅ صنایع دارویی و غذایی (اتصال سریع خطوط استریل)
✅ صنایع آب و فاضلاب (انتقال سیالات با سرعت بالا)
✅ سیستمهای آتشنشانی (اتصالات سریع شیلنگهای آب)
✅ کشاورزی و آبیاری (اتصال سریع لولهها و پمپها)
مزایای کوپلینگ گوشوارهای تیپ F استنلس استیل 316
⭐ نصب و جداسازی سریع بدون نیاز به ابزار
⭐ مقاومت عالی در برابر دمای بالا و مواد خورنده
⭐ عدم نشت سیالات بهدلیل طراحی دقیق و استاندارد
⭐ عمر طولانی و هزینه نگهداری پایین
⭐ سازگار با سایر تیپهای کوپلینگ گوشوارهای (Camlock)
خرید کوپلینگ گوشوارهای تیپ F استنلس استیل از بنیاد استیل
فروشگاه بنیاد استیل بهعنوان تأمینکننده تجهیزات صنعتی، انواع کوپلینگ گوشوارهای استنلس استیل را در سایزها و برندهای مختلف ارائه میدهد. برای دریافت مشاوره فنی و استعلام قیمت، با ما در ارتباط باشید.
📦 سفارش و ارسال بینالمللی:
فروشگاه بنیاد استیل آمادگی این را دارد که کوپلینگ گوشوارهای تیپ F استنلس استیل را در کشور چین به درخواست و نیاز متفاوت مشتری به صورت سفارشی تولید و به صورت دریایی و یا هوایی ارسال کند.
📍 آدرس: تهران، خیابان خیام شمالی، روبروی پارک شهر، پاساژ بزرگ خیام، طبقه اول، پلاک ۱۸۰
📞 تلفن تماس: ۳۳۹۲۲۴۳۲
📲 استعلام قیمت لحظهای: روی آیکون واتساپ در همین صفحه کلیک کنید!
🛒 "به دلیل نوسانات ارزی، لطفاً جهت استعلام دقیق قیمت، از طریق واتساپ با ما در تماس باشید."
