آلیاژ:: ۳۱۶
ابعاد: ۱/۲ -۴
اتصال: شلنگی/ نری
استاندارد: ISO

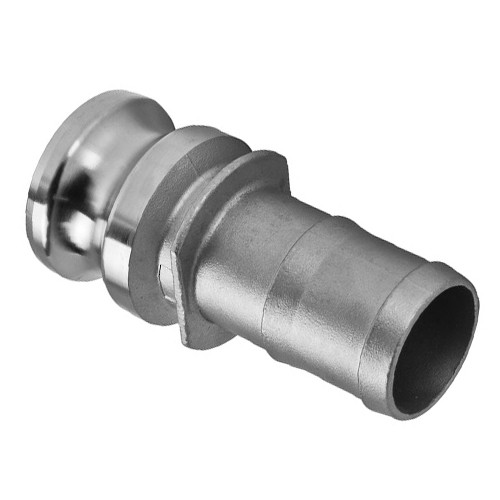

کوپلینگ گوشوارهای تیپ E استنلس استیل (نری شلنگ خور) ۳۱۶
Camlock Coupling Type E Stainless Steel 316 (Hose Shank Male Adapter)
برند:ALFA
سایز :
مشخصات
آلیاژ:
۳۱۶
ابعاد
۱/۲ -۴
اتصال
شلنگی/ نری
استاندارد
ISO
تیپ :
type E
فشار کاری
10 bar
برند:
ALFA
کشور سازنده
China
توضیحات
Camlock Coupling Type E Stainless Steel 316 (Hose Shank Male Adapter)
Introduction and Application of Camlock Coupling Type E
The Camlock Coupling Type E is one of the most commonly used quick couplings in various industries. This model features a hose shank male end, allowing for direct connection to hoses, while the other end connects with Type C, D, and B couplings. It is widely used in oil, gas, petrochemical, pharmaceutical, food, water supply, and firefighting industries.
Technical Specifications of Camlock Coupling Type E
- Material: Stainless Steel 316 (high corrosion resistance)
- Connection Type: Hose shank male adapter
- Available Sizes: ½ inch to 6 inches
- Temperature Range: -40°C to +250°C
- Working Pressure: Up to 250 PSI (depending on size)
Working Pressure Chart for Camlock Coupling Type E
| Size (Inches) | Working Pressure (Bar) | Working Pressure (PSI) |
|---|---|---|
| 1/2" | 25 | 360 |
| 3/4" | 25 | 360 |
| 1" | 20 | 290 |
| 1 1/2" | 16 | 230 |
| 2" | 14 | 200 |
| 3" | 12 | 175 |
| 4" | 10 | 145 |
| 6" | 8 | 115 |
Material Composition Chart
| Material | Standard | Corrosion Resistance | Main Application |
|---|---|---|---|
| SS316 | ASTM A240 | High | Food, pharmaceutical, chemical industries |
| SS304 | ASTM A240 | Medium | General industries, water supply |
| Aluminum | - | Low | Agriculture, water transfer |
| Brass | - | Medium | Fuel and hydraulic systems |
Dimensions and Size Chart for Camlock Coupling Type E
| Size (Inches) | Outer Diameter (mm) | Total Length (mm) | Hose Inner Diameter (mm) |
|---|---|---|---|
| 1/2" | 21 | 50 | 13 |
| 3/4" | 27 | 55 | 19 |
| 1" | 34 | 65 | 25 |
| 1 1/2" | 48 | 80 | 38 |
| 2" | 60 | 95 | 50 |
| 3" | 85 | 110 | 75 |
| 4" | 114 | 130 | 100 |
| 6" | 168 | 180 | 150 |
Standards for Camlock Coupling Type E
| Standard | Description |
|---|---|
| MIL-C-27487 | U.S. military standard for camlock couplings |
| A-A-59326 | Industrial standard for quick couplings |
| ASTM A240 | Stainless steel material standard |
| ISO 4144 | International standard for stainless steel fittings |
Applications of Camlock Coupling Type E
✅ Oil, gas, and petrochemical industries (Fuel and chemical transfer)
✅ Pharmaceutical and food industries (Quick hose and pipe connections)
✅ Water supply and wastewater systems (Fluid transfer)
✅ Firefighting systems (Quick hose connections)
✅ Agriculture and irrigation systems (Pump and pipeline connections)
Advantages of Camlock Coupling Type E Stainless Steel 316
⭐ Quick installation and removal without tools
⭐ High resistance to corrosion and extreme temperatures
⭐ Reliable sealing to prevent leakage
⭐ Long-lasting durability with low maintenance costs
⭐ Compatibility with other camlock couplings
Buy Camlock Coupling Type E from Bonyad Steel
Bonyad Steel offers a variety of stainless steel camlock couplings in different sizes and brands. Contact us for technical consultation and price inquiries.
📍 Address: Tehran, Khayyam Shomali St., Opposite Park-e Shahr, Khayyam Grand Passage, First Floor, No. 180
📲 Instant Price Inquiry: Click on the WhatsApp icon on this page!
🛒 "Due to exchange rate fluctuations, please contact us via WhatsApp for an accurate price inquiry."
📦 Custom Production and International Shipping:
Bonyad Steel is ready to custom-produce the Camlock Coupling Type E Stainless Steel 316 in China according to customers' unique requirements and ship it via sea or air freight.
نقد و بررسی
کوپلینگ گوشوارهای تیپ E استنلس استیل (نری شلنگ خور) – Camlock Coupling Type E Stainless Steel 316
معرفی و کاربرد کوپلینگ گوشوارهای تیپ E
کوپلینگ گوشوارهای تیپ E یکی از رایجترین اتصالات سریع (Quick Coupling) در صنایع مختلف است. این مدل دارای یک سر نری شلنگ خور است که امکان اتصال مستقیم به شلنگ را فراهم میکند و از طرف دیگر، با کوپلینگ تیپ C، D و B جفت میشود. این محصول در صنایع نفت، گاز، پتروشیمی، داروسازی، صنایع غذایی، سیستمهای آبرسانی و آتشنشانی کاربرد گستردهای دارد.
مشخصات فنی کوپلینگ گوشوارهای تیپ E
- متریال: استنلس استیل 316 (مقاومت بالا در برابر خوردگی)
- اتصال: نری شلنگ خور
- سایزهای موجود: ½ اینچ تا 6 اینچ
- محدوده دمایی: 40- تا 250+ درجه سانتیگراد
- فشار کاری: حداکثر 250 PSI (بسته به سایز)
جدول فشار کاری کوپلینگ گوشوارهای تیپ E استنلس استیل :
| سایز (اینچ) | فشار کاری (بار) | فشار کاری (PSI) |
|---|---|---|
| 1/2" | 25 | 360 |
| 3/4" | 25 | 360 |
| 1" | 20 | 290 |
| 1 1/2" | 16 | 230 |
| 2" | 14 | 200 |
| 3" | 12 | 175 |
| 4" | 10 | 145 |
| 6" | 8 | 115 |
جدول ترکیب آلیاژها
| آلیاژ | استاندارد | مقاومت به خوردگی | کاربرد اصلی |
|---|---|---|---|
| SS316 | ASTM A240 | بالا | صنایع غذایی، دارویی، شیمیایی |
| SS304 | ASTM A240 | متوسط | صنایع عمومی، آبرسانی |
| آلومینیوم | - | کم | کشاورزی، انتقال آب |
| برنج (Brass) | - | متوسط | سیستمهای سوخت و هیدرولیک |
جدول ابعاد و سایز کوپلینگ گوشوارهای تیپ E استیل
| سایز (اینچ) | قطر بیرونی (mm) | طول کل (mm) | قطر ورودی شلنگ (mm) |
|---|---|---|---|
| 1/2" | 21 | 50 | 13 |
| 3/4" | 27 | 55 | 19 |
| 1" | 34 | 65 | 25 |
| 1 1/2" | 48 | 80 | 38 |
| 2" | 60 | 95 | 50 |
| 3" | 85 | 110 | 75 |
| 4" | 114 | 130 | 100 |
| 6" | 168 | 180 | 150 |
استانداردهای کوپلینگ گوشوارهای تیپ E
| استاندارد | توضیحات |
|---|---|
| MIL-C-27487 | استاندارد نظامی آمریکا برای کوپلینگها |
| A-A-59326 | استاندارد صنعتی برای اتصالات سریع |
| ASTM A240 | استاندارد متریال استنلس استیل |
| ISO 4144 | استاندارد بینالمللی اتصالات استنلس استیل |
کاربردهای کوپلینگ گوشوارهای تیپ E
✅ صنایع نفت، گاز و پتروشیمی (انتقال سوخت و مواد شیمیایی)
✅ صنایع دارویی و غذایی (اتصال سریع لولهها و شلنگها)
✅ سیستمهای آبرسانی و فاضلاب (انتقال سیالات)
✅ سیستمهای آتشنشانی (اتصال سریع شلنگها)
✅ سیستمهای کشاورزی و آبیاری (اتصال پمپها و لولهها)
مزایای کوپلینگ گوشوارهای تیپ E استنلس استیل 316
⭐ نصب و جداسازی سریع بدون نیاز به ابزار
⭐ مقاومت بالا در برابر خوردگی و دماهای بالا
⭐ آببندی مطمئن برای جلوگیری از نشتی
⭐ دوام بالا و هزینه نگهداری پایین
⭐ سازگاری با سایر کوپلینگهای گوشوارهای
خرید کوپلینگ گوشوارهای تیپ E از فروشگاه بنیاد استیل
📦 تولید سفارشی و ارسال بینالمللی:
فروشگاه بنیاد استیل آمادگی این را دارد که کوپلینگ گوشوارهای تیپ E استنلس استیل 316 را در کشور چین به درخواست و نیاز متفاوت مشتری بهصورت سفارشی تولید و از طریق حمل دریایی یا هوایی ارسال کند.
فروشگاه بنیاد استیل عرضهکنندهی انواع کوپلینگ گوشوارهای استنلس استیل در سایزها و برندهای مختلف است. برای دریافت مشاوره فنی و استعلام قیمت با ما تماس بگیرید.
📍 آدرس: تهران، خیابان خیام شمالی، روبروی پارک شهر، پاساژ بزرگ خیام، طبقه اول، پلاک ۱۸۰
📞 شماره تماس:۳۳۹۳۹۶۵۹
📲 استعلام لحظهای قیمت: بر روی آیکون واتساپ در همین صفحه کلیک کنید!
🛒 "به دلیل نوسانات ارزی، لطفاً برای استعلام دقیق قیمت از طریق واتساپ با ما در ارتباط باشید."
