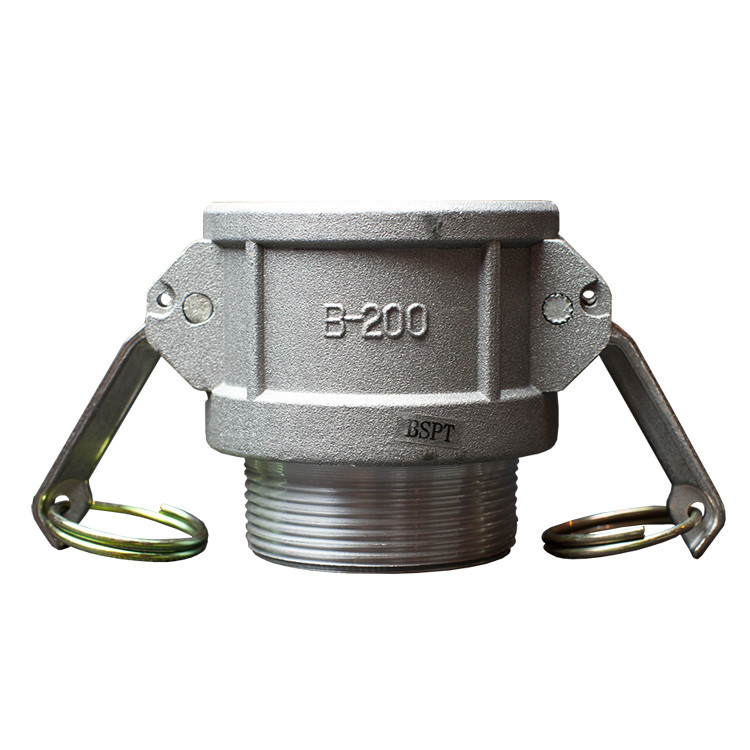

کوپلینگ گوشوارهای تیپ B استنلس استیل ۳۱۶
Camlock Coupling Type B Stainless Steel 316 (Female Thread)
برند:ALFA
سایز:
مشخصات
آببند
EPDM
آلیاژ:
316
ابعاد
1/2 -- 4
اتصال
male NPT
تیپ :
type B
مارک :
ALFA
نوع رزوه
NPT BSPT
توضیحات
Camlock Coupling Type B Stainless Steel 316 (Female Thread)
Introduction and Application of Camlock Coupling Type B
The Camlock Coupling Type B, also known as a quick-connect coupling, features a female threaded end, making it compatible with Type A, Type E, and Type F camlocks. This coupling is widely used for the quick and secure transfer of fluids and dry bulk materials in industries such as oil and gas, petrochemicals, pharmaceuticals, food processing, firefighting, and water treatment.
Technical Specifications of Camlock Coupling Type B
- Material: Stainless Steel 316 (High corrosion resistance)
- Connection Type: Female Thread
- Available Sizes: ½" to 6"
- Operating Temperature: -40°C to +250°C
- Working Pressure: Up to 250 PSI (depending on size)
Working Pressure Chart for Camlock Coupling Type B
| Size (Inches) | Working Pressure (Bar) | Working Pressure (PSI) |
|---|---|---|
| 1/2" | 25 | 360 |
| 3/4" | 25 | 360 |
| 1" | 20 | 290 |
| 1 1/2" | 16 | 230 |
| 2" | 14 | 200 |
| 3" | 12 | 175 |
| 4" | 10 | 145 |
| 6" | 8 | 115 |
Material Composition Chart for Camlock Coupling Type B
| Material | Standard | Corrosion Resistance | Main Application |
|---|---|---|---|
| SS316 | ASTM A240 | High | Food, pharmaceutical, chemical industries |
| SS304 | ASTM A240 | Medium | General industries, water systems |
| Aluminum | - | Low | Agriculture, water transfer |
| Brass | - | Medium | Fuel and hydraulic systems |
Dimensions and Sizing Chart for Camlock Coupling Type B
| Size (Inches) | Outer Diameter (mm) | Overall Length (mm) | Female Thread (mm) |
|---|---|---|---|
| 1/2" | 21 | 50 | 13 |
| 3/4" | 27 | 55 | 19 |
| 1" | 34 | 65 | 25 |
| 1 1/2" | 48 | 80 | 38 |
| 2" | 60 | 95 | 50 |
| 3" | 85 | 110 | 75 |
| 4" | 114 | 130 | 100 |
| 6" | 168 | 180 | 150 |
Standards for Camlock Coupling Type B
| Standard | Description |
|---|---|
| MIL-C-27487 | U.S. military standard for camlock couplings |
| A-A-59326 | Industrial standard for quick-connect couplings |
| ASTM A240 | Stainless steel material standard |
| ISO 4144 | International standard for stainless steel fittings |
Applications of Camlock Coupling Type B
✅ Oil, Gas, and Petrochemical Industries (Fuel and chemical transfer)
✅ Pharmaceutical and Food Processing (Hygienic connections for fluids)
✅ Water and Wastewater Treatment (Fluid transfer systems)
✅ Firefighting Systems (Quick hose connections)
✅ Agriculture and Irrigation (Pump and piping connections)
Advantages of Camlock Coupling Type B Stainless Steel 316
⭐ Quick and tool-free connection and disconnection
⭐ High resistance to corrosion and extreme temperatures
⭐ Leak-proof sealing for secure fluid transfer
⭐ Long service life with minimal maintenance
⭐ Compatible with other camlock coupling types
Purchase Camlock Coupling Type B from Bonyad Steel
Bonyad Steel supplies a wide range of Camlock Coupling Type B Stainless Steel 316 in various sizes and brands. Contact us for technical consultation and price inquiries.
📍 Address: Tehran, Khayyam Shomali St., Opposite Park-e Shahr, Grand Khayyam Passage, 1st Floor, Unit 180
📲 Instant Price Inquiry: Click the WhatsApp icon on this page for real-time pricing!
🛒 "Due to currency fluctuations, please contact us for an exact price quote."
📦 Custom Manufacturing & International Shipping:
Bonyad Steel can custom manufacture Camlock Coupling Type B Stainless Steel 316 in China based on customer specifications and deliver via sea or air freight.
نقد و بررسی
کوپلینگ گوشوارهای تیپ B استنلس استیل 316 (رزوه مادگی)
معرفی و کاربرد کوپلینگ گوشوارهای تیپ B
کوپلینگ گوشوارهای تیپ B یا Camlock Coupling Type B یکی از پرکاربردترین اتصالات سریع در صنایع مختلف است. این کوپلینگ دارای اتصال رزوهای مادگی بوده و قابلیت اتصال به تیپ A، تیپ E و تیپ F را دارد. از این محصول برای انتقال سیالات در صنایع نفت، گاز، پتروشیمی، دارویی، غذایی، تأسیسات آب و فاضلاب، آتشنشانی و کشاورزی استفاده میشود.
مشخصات فنی کوپلینگ گوشوارهای تیپ B
- جنس: استنلس استیل 316 (مقاومت بالا در برابر خوردگی)
- نوع اتصال: رزوه مادگی (Female Thread)
- سایزهای موجود: ½ اینچ تا 6 اینچ
- دمای کاری: 40- تا 250+ درجه سانتیگراد
- فشار کاری: تا 250 PSI (بسته به سایز)
جدول فشار کاری کوپلینگ گوشوارهای تیپ B
| سایز (اینچ) | فشار کاری (بار) | فشار کاری (PSI) |
|---|---|---|
| 1/2" | 25 | 360 |
| 3/4" | 25 | 360 |
| 1" | 20 | 290 |
| 1 1/2" | 16 | 230 |
| 2" | 14 | 200 |
| 3" | 12 | 175 |
| 4" | 10 | 145 |
| 6" | 8 | 115 |
جدول ترکیب آلیاژی کوپلینگ گوشوارهای تیپ B
| متریال | استاندارد | مقاومت در برابر خوردگی | کاربرد اصلی |
|---|---|---|---|
| SS316 | ASTM A240 | بالا | صنایع غذایی، دارویی، شیمیایی |
| SS304 | ASTM A240 | متوسط | صنایع عمومی، تأسیسات آب |
| آلومینیوم | - | کم | کشاورزی، انتقال آب |
| برنج | - | متوسط | سیستمهای سوخت و هیدرولیک |
جدول ابعاد و سایزبندی کوپلینگ گوشوارهای تیپ B
| سایز (اینچ) | قطر خارجی (میلیمتر) | طول کل (میلیمتر) | رزوه داخلی (میلیمتر) |
|---|---|---|---|
| 1/2" | 21 | 50 | 13 |
| 3/4" | 27 | 55 | 19 |
| 1" | 34 | 65 | 25 |
| 1 1/2" | 48 | 80 | 38 |
| 2" | 60 | 95 | 50 |
| 3" | 85 | 110 | 75 |
| 4" | 114 | 130 | 100 |
| 6" | 168 | 180 | 150 |
استانداردهای کوپلینگ گوشوارهای تیپ B
| استاندارد | توضیحات |
|---|---|
| MIL-C-27487 | استاندارد نظامی ایالات متحده برای کوپلینگها |
| A-A-59326 | استاندارد صنعتی برای اتصالات سریع |
| ASTM A240 | استاندارد متریال استنلس استیل |
| ISO 4144 | استاندارد بینالمللی برای اتصالات استیل |
کاربردهای کوپلینگ گوشوارهای تیپ B نارنجکی
✅ صنایع نفت، گاز و پتروشیمی (انتقال سوخت و مواد شیمیایی)
✅ صنایع دارویی و غذایی (اتصالات سریع بین شیلنگ و لوله)
✅ تأسیسات آب و فاضلاب (انتقال سیالات)
✅ سیستمهای آتشنشانی (اتصال سریع شیلنگها)
✅ کشاورزی و آبیاری (اتصال پمپها و خطوط لوله)
مزایای کوپلینگ گوشوارهای آتش نشانی تیپ B استنلس استیل 316
⭐ اتصال و جداسازی سریع بدون نیاز به ابزار
⭐ مقاومت بالا در برابر خوردگی و دمای بالا
⭐ درزگیری مطمئن برای جلوگیری از نشتی سیالات
⭐ دوام طولانیمدت و هزینه نگهداری کم
⭐ سازگاری با سایر کوپلینگهای گوشوارهای
خرید کوپلینگ گوشوارهای تیپ B از فروشگاه بنیاد استیل
فروشگاه بنیاد استیل تأمینکننده انواع کوپلینگ گوشوارهای استنلس استیل 316 در سایزها و برندهای مختلف است. جهت دریافت مشاوره فنی و استعلام قیمت با ما تماس بگیرید.
📍 آدرس: تهران، خیابان خیام شمالی، روبروی پارک شهر، پاساژ بزرگ خیام، طبقه اول، پلاک ۱۸۰
📞 شماره تماس: 33939659
📲 استعلام قیمت لحظهای: برای دریافت قیمت آنی، روی آیکون واتساپ در همین صفحه کلیک کنید!
🛒 "به دلیل نوسانات ارزی، لطفاً جهت استعلام قیمت دقیق با ما تماس بگیرید."
📦 سفارشسازی و ارسال بینالمللی:
فروشگاه بنیاد استیل آمادگی این را دارد که کوپلینگ گوشوارهای تیپ B استنلس استیل 316 را در کشور چین به درخواست و نیاز متفاوت مشتری بهصورت سفارشی تولید و از طریق حملونقل دریایی یا هوایی ارسال کند.
