آلیاژ:: 316
اتصال:: مهره دار
فشار کاری: 6000 PSI

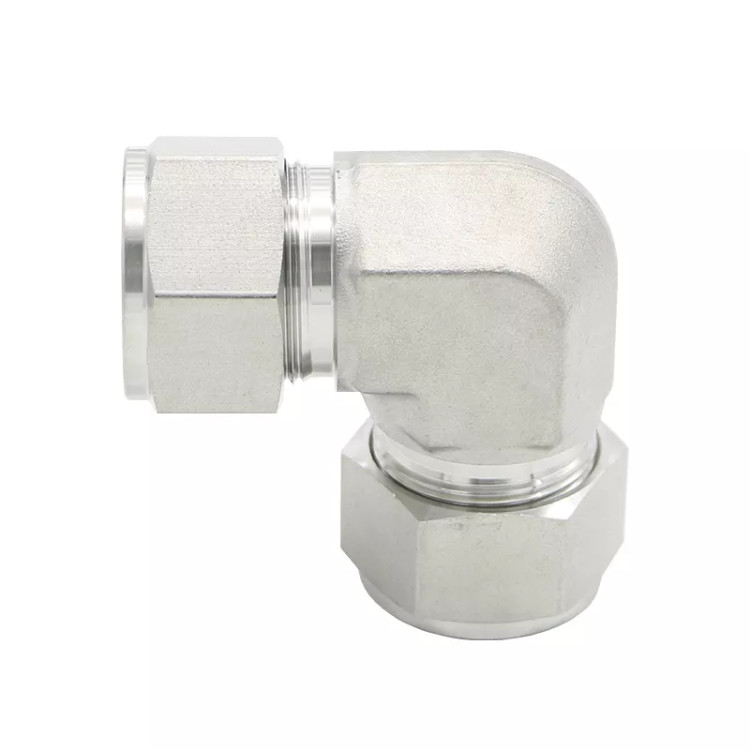

کانکتور زانو مهره دار استنلس استیل 6000psi- 316
Stainless Steel Compression Union Elbow 6000psi-316
برند:C-LOK
برند :
مشخصات
آلیاژ:
316
اتصال:
مهره دار
فشار کاری
6000 PSI
توضیحات
Stainless Steel Compression Union Elbow 6000psi – 316
The Stainless Steel Union Elbow 6000psi – 316 is a high-pressure, double ferrule compression fitting designed for demanding instrumentation and process systems. It ensures leak-free, vibration-resistant tube connections in applications requiring absolute reliability.
Technical Specifications:
-
Material: SS 316 (available also in SS 304, Brass, and Special Alloys)
-
Pressure Rating: Up to 6000psi
-
Temperature Range: -325°F to 800°F (-198°C to 426°C)
-
Connection Type: NPT, BSP, BSPT, UNF, SAE, ISO
-
Tube Sizes: From 1/16” to 1” and 2mm to 25mm
-
Key Features:
-
Zero leakage under tough working conditions
-
Silver-plated threads to prevent galling
-
Reusable and cost-effective design
-
Quick and safe installation
-
Available in various configurations
-
Applications:
-
Oil, gas, petrochemical instrumentation lines
-
Pharmaceutical, dairy, and food-grade pipelines
-
Pneumatic and high-pressure hydraulic systems
-
Temperature and pressure control systems
Available Brands: ALFA, ASSP, ALFA LAVAL
📲 Click here to contact us instantly on WhatsApp.
📍 Visit our store on Google Maps
📞 Contact Numbers:
+9821-33939659 / +9821-33922432
📦 This product is also available on Torob
📸 Instagram: @boniad_steel
نقد و بررسی
کانکتور زانویی مهرهدار استنلس استیل 6000psi-316
Union Elbow Stainless Steel 6000psi-316
معرفی اتصال زانویی دابل فرول استیل در سایزهای میلیمتری و اینچی
کانکتور زانویی مهرهدار استنلس استیل 316 فشارقوی 6000psi، از نوع دابل فرول (Double Ferrule Union Elbow)، یکی از پرکاربردترین اتصالات در سیستمهای ابزار دقیق (Instrumentation)، خطوط پنوماتیک و صنایع نفت، گاز و پتروشیمی است. این قطعه با طراحی دقیق و مهرههای نقرهاندود، امکان اتصال مطمئن و بدون نشتی بین لولههای استنلس استیل را فراهم میکند.
مشخصات فنی زانو مهره دار استنلس استیل 316:
-
جنس بدنه: استنلس استیل SS 316 (همچنین قابل ارائه با SS 304، برنج، آلیاژهای خاص)
-
فشار کاری: تا 6000psi (معادل 414 بار)
-
محدوده دمای کاری: از -198°C تا +426°C (معادل -325°F تا +800°F)
-
نوع اتصال: رزوهای NPT، BSP، BSPT، UNF، SAE و دیگر استانداردهای صنعتی
-
ویژگیهای بارز:
-
عدم نشتی حتی در شرایط کاری سخت و لرزشهای شدید
-
استفاده مجدد (Reusable) بدون افت کیفیت آببندی
-
مهرههای نقرهاندود برای جلوگیری از گریپاژ و خوردگی رزوه
-
نصب آسان و سریع با صرفهجویی در زمان و هزینه
-
قابل ارائه در بازهی سایز از 1/16 تا 1 اینچ و از 2mm تا 25mm
-
ابعاد اتصال زانویی استیل (بهصورت انتخابی):
| سایز اینچی | قطر خارجی (D) mm | عرض مهره (W) mm | طول کلی (E) mm |
|---|---|---|---|
| 1/8" | 3.17 | 9.52 | 22.35 |
| 1/4" | 6.35 | 12.70 | 26.92 |
| 3/8" | 9.52 | 15.87 | 30.48 |
| 1/2" | 12.70 | 20.63 | 36.06 |
| 3/4" | 19.05 | 28.60 | 39.89 |
| 1" | 25.40 | 34.92 | 49.00 |
| سایز میلیمتری | قطر خارجی (D) mm | عرض مهره (W) mm | طول کلی (E) mm |
|---|---|---|---|
| 6mm | 4.80 | 12.70 | 27.00 |
| 10mm | 7.90 | 17.50 | 31.50 |
| 12mm | 9.50 | 20.60 | 36.00 |
| 16mm | 12.70 | 23.80 | 38.80 |
| 20mm | 15.90 | 34.90 | 44.60 |
| 25mm | 21.80 | 34.90 | 49.10 |
کاربردها:
-
خطوط ابزار دقیق در صنایع نفت، گاز، پالایشگاهی و پتروشیمی
-
تأسیسات دارویی، لبنی و غذایی با الزامات GMP
-
خطوط پنوماتیکی و هیدرولیکی فشار قوی
-
سیستمهای کنترل دما و فشار حساس
📌 برندهای قابل تأمین: C-LOK - VEE-LOK --DI_-LOK --HY-LOK --PARKER- S-LOK- SWAGELOK
📲 برای استعلام لحظهای قیمت بر روی واتساپ در همین صفحه کلیک کنید.
📍 موقعیت فروشگاه بنیاد استیل در گوگل مپ:
مشاهده روی نقشه
📞 شماره تماس فروشگاه بنیاد استیل:
021-33939659
021-33922432
📦 کانکتور زانویی مهره دار استیل در سایت ترب Torob نیز عرضه شده است.
📸 اینستاگرام ما: @boniad_steel
