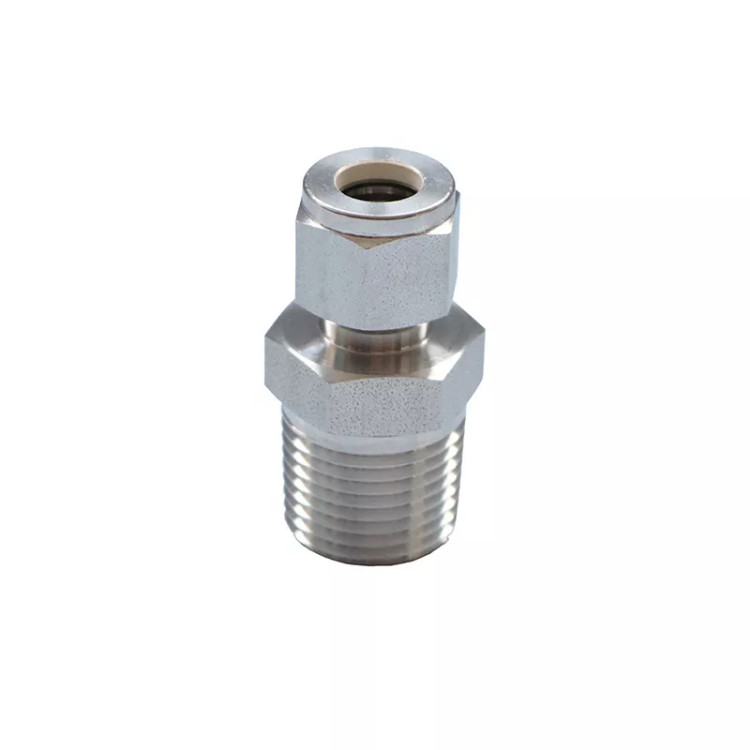

کانکتور یک سر مهره /یکسر رزوه NPT استنلس استیل 316-6000psi
connector Ferrule X MNPT Stainless Steel 316 -6000psi
برند:C-LOK
مارک :
مشخصات
آلیاژ:
316
فشار کاری
6000 psi
برند :
C-lok / Vee lok
توضیحات
Connector Ferrule x MNPT Stainless Steel 316 – 6000 PSI
Product Description
This Ferrule x Male NPT Connector is a high-pressure stainless steel tube fitting, built for reliable performance in demanding applications. Made from SS316, it offers excellent resistance to corrosion, high temperature, and aggressive media.
Rated up to 6000 PSI (up to 1/2”), this connector is ideal for instrumentation systems, oil & gas lines, and hydraulic setups. One end features a double ferrule compression fitting, while the other end is an NPT Male Thread, compatible with valves, gauges, and other threaded ports.
🔩 Technical Specifications
| Feature | Details |
|---|---|
| Type | Ferrule x MNPT Connector |
| Material | Stainless Steel 316 |
| Pressure Rating | Up to 6000 PSI |
| Temperature Rating | Up to 400°C |
| Connection Standard | NPT (ANSI B1.20.1) |
| Origin Brands | C-LOK, VEE-LOK, S-LOK, D-LOK, HY-LOK (Korea) |
| Other Brands | PARKER, Swagelok, High-Quality U.S. Brands |
| Indian Version | SS304 – 3000 PSI |
✅ Applications
-
Hydraulic and Pneumatic Systems
-
Oil & Gas Pipelines
-
Petrochemical and Pharmaceutical Plants
-
Instrumentation and Test Lines
-
Manometer and Pressure Gauge Installations
📦 Available at Bonyad Steel – Tehran
📍 View Location on Google Maps
📞 Contact Us:
021-33939659
021-33922432
📸 Instagram: @boniad_steel
🛒 This product is also available on Torob.
نقد و بررسی
🔩 کانکتور یک سر مهره یک سر رزوه NPT استنلس استیل 316 | Connector Ferrule x MNPT – 6000psi
معرفی کانکتور فشار قوی استنلس استیل 316
کانکتور یک سر مهره یک سر رزوه NPT یا Connector Ferrule x Male NPT از پرکاربردترین اتصالات در صنایع حساس و فشار قوی است. این محصول از استنلس استیل 316 ساخته شده که مقاومت بالایی در برابر خوردگی، حرارت و فشار دارد و برای کاربردهایی تا 6000 PSI طراحی شده است.
این نوع فیتینگ از یک طرف دارای مهره و فرول (دو حلقهای) برای اتصال لوله است و از سمت دیگر دارای رزوه بیرونی NPT استاندارد جهت نصب در انواع شیرآلات، مانومتر، رگولاتور، یا خطوط استیل است.
🔍 ویژگیها و مشخصات فنی
| ویژگی | توضیحات |
|---|---|
| نوع اتصال | Ferrule x Male NPT |
| استاندارد رزوه | NPT (ANSI B1.20.1) |
| جنس متریال | Stainless Steel 316 |
| فشار کاری | 6000 PSI (تا سایز 1/2 اینچ) |
| دمای کاری | تا حدود 400 درجه سانتیگراد |
| برندها | C-LOK / VEE-LOK / S-LOK / D-LOK / HY-LOK (ساخت کره) |
| برندهای جایگزین | PARKER / Swagelok / برند آمریکایی با کیفیت بالا |
| مدل هندی | فشار کاری 3000 PSI، جنس 304 |
📏 جدول ابعاد، فشار کاری و دمای کاری کانکتور Ferrule x MNPT – استنلس استیل 316
| سایز نامی (NPT) | سایز رزوه NPT (اینچ) | قطر داخلی تقریبی (mm) | فشار کاری (PSI) | دمای کاری مجاز (°C) |
|---|---|---|---|---|
| 1/8" | 0.405" | ~6.0 mm | 6000 PSI | -50 تا +400°C |
| 1/4" | 0.540" | ~8.5 mm | 6000 PSI | -50 تا +400°C |
| 3/8" | 0.675" | ~10.5 mm | 6000 PSI | -50 تا +400°C |
| 1/2" | 0.840" | ~13.5 mm | 6000 PSI | -50 تا +400°C |
| 3/4" | 1.050" | ~19.0 mm | 5000 PSI | -50 تا +400°C |
| 1" | 1.315" | ~25.0 mm | 4000 PSI | -50 تا +400°C |
| 1-1/4" | 1.660" | ~32.0 mm | 3000 PSI | -50 تا +400°C |
| 1-1/2" | 1.900" | ~38.0 mm | 3000 PSI | -50 تا +400°C |
| 2" | 2.375" | ~50.0 mm | 2500 PSI | -50 تا +400°C |
⚠️ توجه: فشار کاری و دمای کاری ممکن است بسته به نوع برند و ضخامت لوله نهایی، اندکی متفاوت باشد.
📦 کاربردها
-
سیستمهای پنوماتیک و هیدرولیک
-
صنایع نفت، گاز و پتروشیمی
-
صنایع دارویی و غذایی (GMP)
-
خطوط فشار قوی آزمایشگاهی
-
نصب تجهیزات ابزار دقیق و مانومتر
🛠 موارد استفاده گسترده از کانکتور فشار قوی استنلس استیل
Connector Ferrule x MNPT یکی از اجزای کلیدی در سیستمهای لولهکشی فشار بالا به شمار میرود. این نوع کانکتورها بهدلیل تحمل بالا در برابر فشار و دمای بالا، از جمله قابلاعتمادترین گزینهها در صنایع مختلف هستند:
✔ صنایع نفت و گاز:
برای اتصال ابزار دقیق، ترانسمیترها، کنترل ولوها و شیرهای فشار قوی به خطوط اصلی استفاده میشود.
✔ صنایع پتروشیمی:
برای انتقال سیالات خورنده و مواد شیمیایی با دمای بالا، به دلیل مقاومت استیل 316 در برابر خوردگی.
✔ صنایع دارویی و بهداشتی:
در خطوط استنلس استیل BPE و GMP برای تضمین عدم آلودگی، استفاده از این نوع فیتینگ رایج است.
✔ سیستمهای هیدرولیک و پنوماتیک:
در خطوط انتقال روغن هیدرولیک و هوا با فشار بالا به دلیل آببندی قوی Ferrule و جلوگیری از نشتی.
✔ تجهیزات آزمایشگاهی و مانومترها:
برای اتصال امن گیج فشار، دبیسنج، و سنسورهای مختلف با اطمینان از عدم نشتی در فشار بالا.
✔ خطوط سردخانهای و تبرید صنعتی:
بهخاطر مقاومت در برابر سیالات خاص و شرایط دمایی بالا یا پایین.
