دستهبندی: شیرآلات فلنج دار استنلس استیل
برچسبها :
آلیاژ:: 316
آلیاژ بدنه:: CF8M
برند:: GOODWIN
استاندارد: CLASS 150

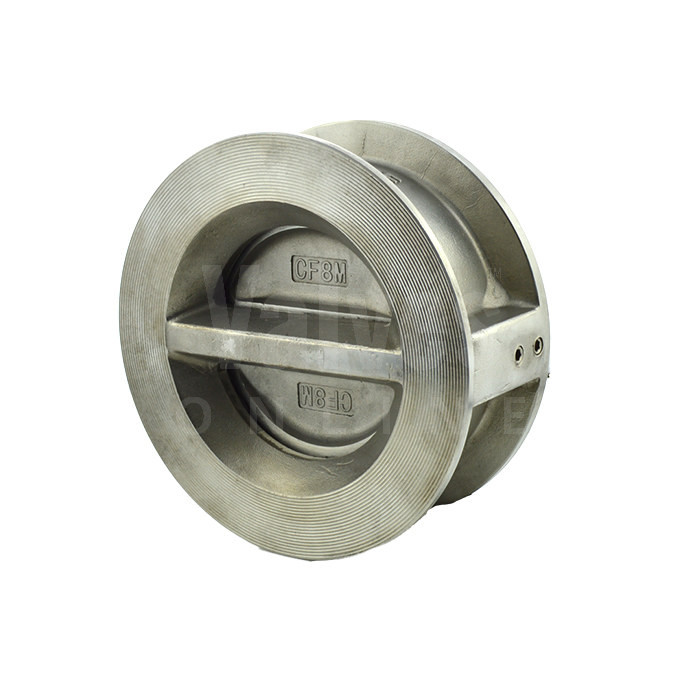

شیر یکطرفه دبل پلیت بین فلنجی استنلس استیل کلاس 150 - 316 -Goodwin
wafer check valve double plate stainless steel - class 150 - GoodWin
برند:Goodwin
سایز :
مشخصات
آلیاژ:
316
آلیاژ بدنه:
CF8M
برند:
GOODWIN
استاندارد
CLASS 150
تیپ :
دبل پلیت Double plate
ساخت کشور:
China
نوع عملکرد
Check valve
توضیحات
Double Plate Wafer Check Valve – Stainless Steel 316 – Class 150 – Goodwin
Product Introduction
The Double Plate Wafer Check Valve is designed to prevent backflow in industrial piping systems. With its compact design and efficient performance, it is widely used in oil & gas, petrochemical, food, pharmaceutical, and water treatment industries.
Technical Specifications
- Body Material: Stainless Steel 316
- Connection Type: Wafer Type
- Pressure Class: ANSI Class 150
- Operation Mechanism: Dual Spring-Loaded Plates
- Working Temperature: Up to 200°C
- Application: Preventing reverse flow in fluid transportation systems
Available Materials
- Body: Stainless Steel 316 (Corrosion-Resistant)
- Plates: Stainless Steel 316
- Spring: High-Strength Stainless Steel
Available Brands
- Goodwin
- Neway
- Velan
Applications in Different Industries
- Oil & Gas: Preventing backflow in refinery pipelines
- Petrochemical: Ensuring safety in chemical transfer lines
- Food & Pharmaceutical: Maintaining hygiene and preventing fluid contamination
- Water & Wastewater Treatment: Controlling backflow in water supply networks
Pressure Rating Table
| Pressure Class | Working Pressure (bar) | Working Pressure (PSI) |
|---|---|---|
| 150 | 20 bar | 285 PSI |
Advantages & Disadvantages
✅ Advantages:
- Compact design, easy installation between flanges
- High corrosion resistance, suitable for harsh environments
- Quick response with internal spring mechanism
- Lower pressure drop compared to traditional check valves
⚠ Disadvantages:
- Requires careful selection of pressure class for system compatibility
- Limited to applications with pressures not exceeding Class 150
Manufacturing Process
These valves are precision-cast from 316 stainless steel, undergo machining and pressure testing, and are electropolished for a smooth, sanitary finish.
International Standards
- ANSI B16.34 (Industrial Valve Standards)
- API 594 (Check Valve Design Standards)
- ASME B16.5 (Flange Standards)
Installation & Maintenance Tips
- Ensure proper flow direction before installation.
- Install carefully between two flanges, avoiding excessive pressure on the valve.
- Regularly inspect springs and plates for wear and clean as necessary.
📌 Bonyad Steel can manufacture this product in China upon request, offering customized designs with air or sea shipping options.
📍 Bonyad Steel Store Address:
Tehran, Khayyam Shomali St., Opposite Park-e Shahr, Khyam Grand Passage, 1st Floor, No. 180
نقد و بررسی

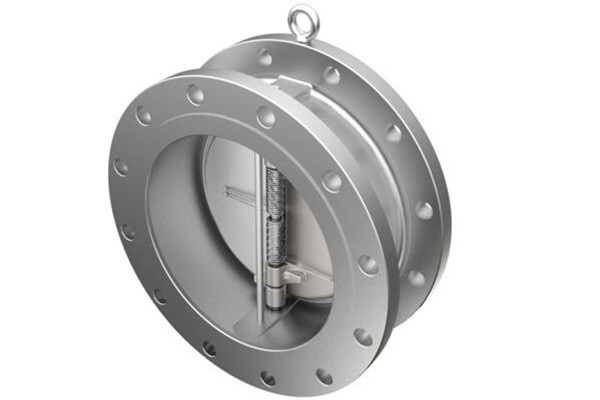

شیر یکطرفه دبل پلیت بین فلنجی استنلس استیل کلاس 150 - 316 - Goodwin
wafer check valve double plate stainless steel - class 150 - GoodWin
معرفی و کارکرد محصول شیر خودکار دبل پلیت :
شیر یکطرفه دبل پلیت بین فلنجی (Double Plate Wafer Check Valve) یکی از تجهیزات مهم در سیستمهای لولهکشی صنعتی است که وظیفه جلوگیری از برگشت سیال را بر عهده دارد. این شیر به دلیل طراحی فشرده و عملکرد کارآمد، در صنایع مختلف از جمله نفت و گاز، پتروشیمی، صنایع غذایی، دارویی و تأسیسات آب و فاضلاب استفاده میشود.
اطلاعات فنی چک ولو دبل پلیت استیل :
- جنس بدنه: استنلس استیل 316
- نوع اتصال: بین فلنجی (Wafer Type)
- کلاس فشاری: 150 (ANSI Class 150)
- مکانیزم عملکرد: دبل پلیت (دو دیسک فنردار)
- دمای کاری: تا 200 درجه سانتیگراد
- کاربرد: جلوگیری از برگشت جریان در خطوط انتقال سیالات
متریالهای قابل ارائه برای wafer check valve double plate :
- بدنه: استنلس استیل 316 (مقاوم در برابر خوردگی)
- دیسکها: استنلس استیل 316
- فنر: استیل ضدزنگ با مقاومت بالا در برابر فشار
برندهای موجود
- Goodwin
- Neway
- Velan
کاربردهای شیر خودکار ویفری دبل پلیت استیل در صنایع مختلف
- صنایع نفت و گاز: جلوگیری از برگشت جریان در خطوط پالایشگاهی
- پتروشیمی: تأمین ایمنی خطوط انتقال مواد شیمیایی
- صنایع غذایی و دارویی: حفظ بهداشت و جلوگیری از آلودگی سیال
- تأسیسات آب و فاضلاب: جلوگیری از برگشت آب در خطوط انتقال
جدول فشار کاری (بار و PSI)
| کلاس فشاری | فشار کاری (بار) | فشار کاری (PSI) |
|---|---|---|
| 150 | 20 بار | 285 PSI |
مزایا و معایب محصول
✅ مزایا:
- طراحی فشرده و نصب آسان بین فلنجها
- مقاومت بالا در برابر خوردگی و شرایط سخت محیطی
- عملکرد سریع و بدون ضربه به دلیل فنرهای داخلی
- کاهش افت فشار در مقایسه با شیرهای یکطرفه سنتی
⚠ معایب:
- نیاز به دقت در انتخاب کلاس فشاری متناسب با سیستم
- محدودیت در کاربردهای با فشارهای بالاتر از کلاس 150
پروسه تولید محصول
این شیرها از استنلس استیل 316 ساخته شده و پس از عملیات ریختهگری و ماشینکاری دقیق، تحت آزمایشهای فشار و نشتی قرار میگیرند. سپس با استفاده از فرآیند پولیش، سطح داخلی و خارجی آن صاف و بهداشتی میشود.
استانداردهای بینالمللی
- ANSI B16.34 (استاندارد شیرآلات صنعتی)
- API 594 (استاندارد طراحی شیرهای یکطرفه)
- ASME B16.5 (استاندارد فلنجها)
نکات مهم درباره نصب و نگهداری
- قبل از نصب، جهت جریان را بررسی کنید تا از عملکرد صحیح شیر اطمینان حاصل شود.
- در زمان نصب، دقت کنید که بین دو فلنج بهدرستی قرار گیرد و فشاری غیرمتعارف به آن وارد نشود.
- بهصورت دورهای فنرها و دیسکها را بررسی کرده و در صورت نیاز، تمیز یا تعویض کنید.
📌 فروشگاه بنیاد استیل آمادگی این را دارد که شیر ویفری دیسکی دبل پلیت استیل را در کشور چین به درخواست و نیاز متفاوت مشتری بهصورت سفارشی تولید و بهصورت دریایی و یا هوایی ارسال کند.
📍 آدرس فروشگاه بنیاد استیل:
تهران، خیابان خیام شمالی، روبروی پارک شهر، پاساژ بزرگ خیام، طبقه اول، پلاک ۱۸۰
📞 تماس: 33939659 -33922432
