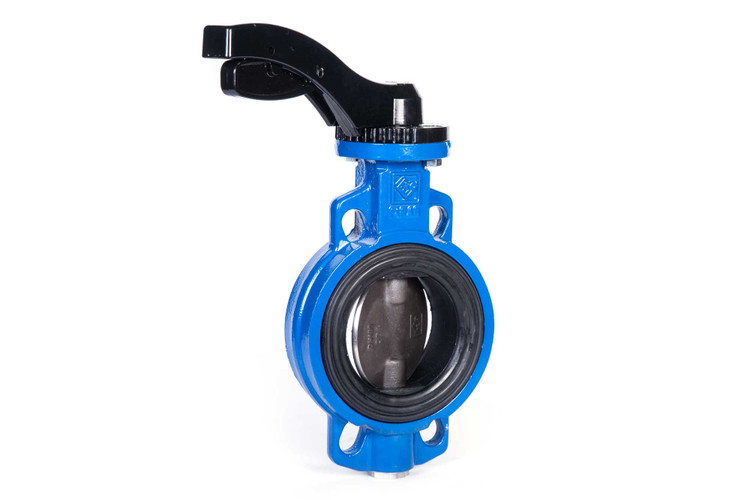

شیر پروانه اهرمی فاراب PN16

شیر پروانه اهرمی فاراب PN16 – انتخابی ایده‌آل برای تاسیسات صنعتی و تأسیسات آب و فاضلاب

معرفی شیر پروانه اهرمی فاراب PN16

شیر پروانه اهرمی فاراب PN16 یکی از پرکاربردترین تجهیزات کنترلی در سیستم‌های آبرسانی، تصفیه فاضلاب، تأسیسات حرارتی و برودتی (HVAC) است. این شیر با طراحی ویفری (Wafer Type) و استاندارد Class 150، عملکردی بهینه و دوام بالا را ارائه می‌دهد.

مشخصات فنی شیر پروانه اهرمی فاراب PN16

• حداکثر دمای کاری: 110 درجه سانتی‌گراد

• فشار نامی (PN): 16 بار

• استاندارد طراحی: API 609-CWP

• استاندارد تست و بازرسی: EN 12266-1

• استاندارد ابعادی و سوراخکاری فلنج‌ها: ANSI/ASME B16.5#150

متریال به‌کار رفته در ساختار شیر بین فلنجی فاراب :

نام قطعه	متریال استاندارد
بدنه (Body)	GGG40
دیسک (Disk)	AISI 304 / AISI 316 / Aluminum Bronze
اهرم (Lever)	آلومینیوم آلیاژی LM2
شفت بالا (Top Stem)	AISI 420
شفت پایین (Bottom Stem)	AISI 420
نشیمن‌گاه (Seat)	EPDM / NBR / Silicone Rubber

چدن نشکن GGG40 در ساخت شیرآلات صنعتی و کشاورزی: ویژگی‌ها، کاربردها، مزایا و معایب

چدن نشکن GGG40 که با نام چدن داکتیل (Nodular Cast Iron) نیز شناخته می‌شود، یکی از پرکاربردترین مواد در تولید شیرآلات صنعتی و کشاورزی است. این آلیاژ که تحت استاندارد EN-GJS-400-15 طبقه‌بندی می‌شود، به دلیل استحکام کششی بالا (400 مگاپاسکال)، چقرمگی مناسب و مقاومت در برابر ضربه و لرزش شناخته شده است.

کاربردهای GGG40 در شیرآلات صنعتی و کشاورزی

این ماده به‌طور گسترده در شیرهای پروانه‌ای، کشویی، یک‌طرفه و کنترلی به کار می‌رود، زیرا توانایی تحمل فشارهای بالا و تنش‌های مکانیکی را دارد. در صنعت کشاورزی، از آن در سیستم‌های آبیاری، خطوط انتقال آب و مدیریت سیالات استفاده می‌شود و عملکردی پایدار و مطمئن در شرایط محیطی سخت ارائه می‌دهد.

مزایای استفاده از GGG40 در شیرآلات

✔ استحکام و دوام بالا – طول عمر زیاد در برابر بارهای مکانیکی
✔ مقاومت در برابر خوردگی – در صورت اعمال پوشش‌های محافظ، از اکسیداسیون و آسیب ناشی از آب محافظت می‌شود
✔ ماشین‌کاری آسان – امکان تولید قطعات پیچیده با دقت بالا
✔ جذب ارتعاشات – کاهش لرزش‌های سیستم‌های لوله‌کشی، مناسب برای محیط‌های پرتنش

معایب GGG40

✘ مقاومت متوسط در برابر خوردگی – برای محیط‌های به‌شدت خورنده، نیاز به پوشش محافظ دارد
✘ وزن بالا – نسبت به آلومینیوم یا استنلس استیل سنگین‌تر است
✘ انعطاف‌پذیری کمتر – اگرچه چقرمه است، اما تنش بیش‌ازحد ممکن است منجر به شکست ترد شود

در مجموع، GGG40 یک انتخاب اقتصادی و مطمئن برای ساخت شیرآلات صنعتی و کشاورزی است که تعادل خوبی بین هزینه، عملکرد و دوام ایجاد می‌کند.

کاربردهای شیر پروانه اهرمی فاراب PN16

این مدل از شیر پروانه‌ای در صنایع مختلف به کار گرفته می‌شود:

• شبکه‌های انتقال و توزیع آب

• سیستم‌های تصفیه فاضلاب

• تأسیسات گرمایشی و سرمایشی (HVAC)

• صنایع نفت، گاز و پتروشیمی

• سیستم‌های صنعتی نیازمند کنترل جریان

مزایایwafer buttefly valve FARAB  PN16

✔ طراحی کم‌حجم و سبک مناسب برای نصب در فضای محدود
✔ عملکرد سریع و آسان با استفاده از اهرم دستی
✔ مقاومت بالا در برابر خوردگی به دلیل استفاده از متریال‌های باکیفیت
✔ دارای نشیمن‌گاه لاستیکی با آب‌بندی عالی جهت جلوگیری از نشت سیال
✔ نصب و نگهداری ساده و کم‌هزینه

جدول ابعاد و وزن شیر پروانه‌ای فاراب (باترفلای ولو بین فلنجی فاراب )PN16

سایز (DN)	طول (L) mm	ارتفاع کل (H) mm	ارتفاع اهرم (H1) mm	وزن (kg)
50 (2”)	43	196	73	3.9
65 (2 1/2”)	46	202	80	4.2
80 (3”)	46	208	102	5.1
100 (4”)	52	230	113	6.2
125 (5”)	56	238	116	7.2
150 (6”)	60	260	146	9.7
200 (8”)	56	290	177	15.2

استانداردها و تاییدیه‌ها شیر فاراب FARAB

این شیر مطابق با استانداردهای API609-CWP، API609-Category A و EN 12266-1 تولید شده و دارای تست‌های کنترل کیفیت سختگیرانه برای اطمینان از طول عمر بالا و عملکرد مطمئن است.

نکات مهم درباره نصب و نگهداری شیر ویفری فاراب ساخت ایران

• حتماً قبل از نصب، سطح نشیمن‌گاه و دیسک را از نظر تمیزی بررسی کنید.

• هنگام نصب، شیر را در مرکز لوله‌کشی قرار داده و از هم‌راستایی آن اطمینان حاصل کنید.

• برای اطمینان از عملکرد طولانی‌مدت و جلوگیری از نشتی، از گسکت مناسب استفاده کنید.

• در صورت عدم استفاده طولانی‌مدت، شیر را در محیط خشک و تمیز نگهداری کنید.

سفارش و خرید شیر پروانه اهرمی فاراب PN16

فروشگاه بنیاد استیل تأمین‌کننده انواع شیرآلات صنعتی، اتصالات و تجهیزات خطوط لوله‌کشی در صنایع مختلف است. این محصول با بهترین قیمت و کیفیت هم‌اکنون در فروشگاه موجود است. برای اطلاعات بیشتر و استعلام قیمت لحظه‌ای، روی آیکون واتساپ در همین صفحه کلیک کنید.

☎ شماره تماس: 33939659

📍 آدرس حضوری: تهران، خیابان خیام شمالی، روبروی پارک شهر، پاساژ بزرگ خیام، طبقه اول، پلاک ۱۸۰.

بنیاد استیل ، نماینده فروش شیرآلات فاراب درتهران !

✈ امکان تولید سفارشی شیر اهرمی ویفری فاراب  برای مشتریان فراهم است.

همچنین میتوانید شیر پروانه اهرمی فاراب را درسایت ترب TOROB جستجو کنید !
