دستهبندی: شیرآلات استنلس استیل
برچسبها :
آلیاژ:: 316
آلیاژ بدنه:: CF8M
ابعاد: 1/2 --2
استاندارد: ANSI

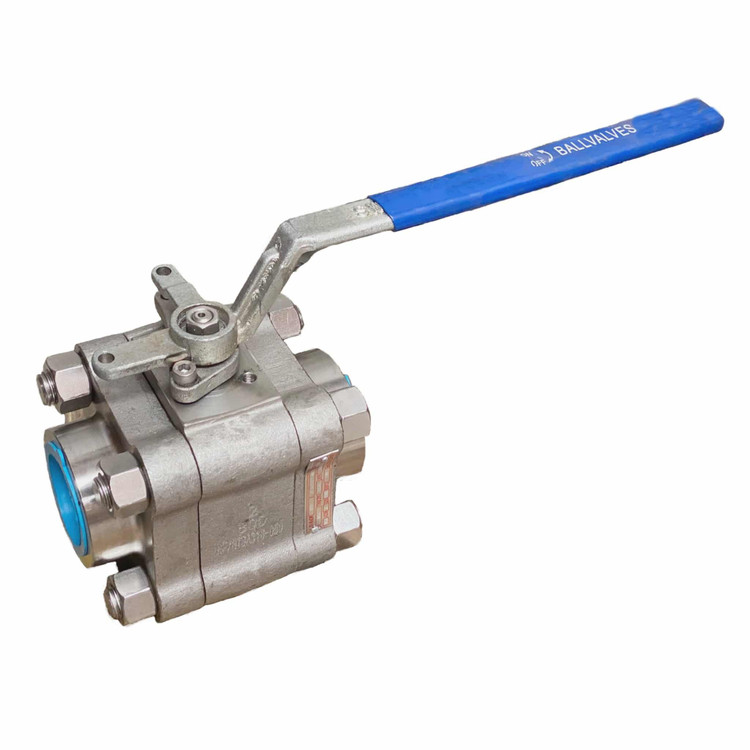

شیر بال ولو سه تکه کلاس 800 دنده استنلس استیل 316 ,OMB
3pcs ball valve class 800 screw stainless steel 316,OMB
برند:OMB
سایز :
مشخصات
آلیاژ:
316
آلیاژ بدنه:
CF8M
ابعاد
1/2 --2
استاندارد
ANSI
برند:
OMB
تیپ :
3pc
نوع عملکرد
ball valve
فشار کاری
class 800
دمای کاری:
220
ساخت کشور:
چین
توضیحات
Three-Piece Class 800 Threaded Ball Valve Stainless Steel 316 OMB Forged
Introduction and Application of Three-Piece Class 800 Threaded Ball Valve
The three-piece Class 800 threaded ball valve is a high-pressure industrial valve widely used in oil, gas, petrochemical, and chemical industries. Its three-piece design allows for easy maintenance and replacement of internal components without completely removing the valve from the pipeline.
Technical Specifications of Class 800 Ball Valve
-
Pressure Class: 800 (Equivalent to 136 Bar)
-
Connection Type: Threaded (NPT or BSP)
-
Body Material: Stainless Steel 316 (AISI 316)
-
Internal Structure: Stainless Steel 316 Ball
-
Sealing Type: PTFE / RPTFE for high corrosion and temperature resistance
-
Operation Type: Manual (Lever) – Can be equipped with pneumatic or electric actuators
Advantages of Three-Piece Class 800 Ball Valve
✅ High resistance to pressure and temperature
✅ Superior strength due to forged body construction
✅ Precise sealing and zero leakage design
✅ Easy maintenance without complete removal from the piping system
✅ Excellent corrosion resistance due to stainless steel 316 material
Applications of Class 800 Threaded Ball Valve
🔹 Oil & Gas Industry – Flow control of hydrocarbons
🔹 Petrochemical Industry – Suitable for corrosive chemical transfers
🔹 Pharmaceutical & Food Industries – Smooth surface and corrosion resistance
🔹 Steam and High-Temperature Systems – Stable performance in extreme temperatures
🔹 Acidic and Alkaline Fluid Transmission
Available Brands & Materials
This ball valve is manufactured under the reputable OMB brand and is made from forged stainless steel 316, ensuring maximum strength and pressure resistance.
Table of Dimensions, Working Pressure, and Materials
| Size (Inch) | Pressure Rating (Bar/PSI) | Body Material (Forged) | Connection Type | Max Temperature (°C) |
|---|---|---|---|---|
| 1/4" | 136 Bar / 2000 PSI | SS 304 / SS 316 | Threaded (NPT/BSP) | 250+ |
| 3/8" | 136 Bar / 2000 PSI | SS 304 / SS 316 | Threaded (NPT/BSP) | 250+ |
| 1/2" | 136 Bar / 2000 PSI | SS 304 / SS 316 | Threaded (NPT/BSP) | 250+ |
| 3/4" | 136 Bar / 2000 PSI | SS 304 / SS 316 | Threaded (NPT/BSP) | 250+ |
| 1" | 136 Bar / 2000 PSI | SS 304 / SS 316 | Threaded (NPT/BSP) | 250+ |
| 1 1/4" | 136 Bar / 2000 PSI | SS 304 / SS 316 | Threaded (NPT/BSP) | 250+ |
| 1 1/2" | 136 Bar / 2000 PSI | SS 304 / SS 316 | Threaded (NPT/BSP) | 250+ |
| 2" | 136 Bar / 2000 PSI | SS 304 / SS 316 | Threaded (NPT/BSP) | 250+ |
Forging Process of Stainless Steel and Its Advantages
Forging Process in Stainless Steel Ball Valves
The forging process is one of the most reliable manufacturing methods for industrial valves. In this method, stainless steel is subjected to high pressure and temperature to shape it into the desired form. Forging is performed using hydraulic and impact presses, creating a denser and stronger material structure that offers superior performance under extreme pressures and stresses.
Steps in Manufacturing a Forged Stainless Steel Ball Valve
-
Material Selection: Using stainless steel 304 or 316 billets
-
Heating: Raising the billet temperature to approximately 1200°C
-
Forging Press: Applying severe compression with high-tonnage presses to form the valve body
-
Precision Machining: Cutting and finishing the valve parts to ensure accuracy in dimensions and connections
-
Final Finishing and Testing: Polishing, quality inspection, and pressure testing
Advantages of Forged Stainless Steel Valves
✅ Exceptional Strength: A denser and defect-free grain structure provides superior durability compared to cast valves.
✅ Higher Resistance to High-Pressure and Temperature Conditions due to the elimination of micro-cracks in the material.
✅ Reduced Weight Compared to Casted Models without compromising strength.
✅ Extended Service Life, Lower Maintenance Costs due to enhanced material integrity.
✅ Superior Corrosion Resistance, thanks to high-density stainless steel 304 or 316.
📌 Due to currency fluctuations and rapid price changes in stainless steel products, please click on the WhatsApp icon on this page for real-time price inquiries.
📍 Bonyad Steel is ready to custom-produce this product (Three-Piece Class 800 Threaded Ball Valve Stainless Steel 316 OMB Forged) in China according to customer specifications and deliver it by sea or air freight.
📍 Address: Tehran, Khayyam Shomali St., Opposite Park Shahr, Grand Khayyam Passage, 1st Floor, Unit 180.
نقد و بررسی
شیر بال ولو سه تکه کلاس 800 دنده استنلس استیل 316 OMB فورج
معرفی و کاربرد شیر بال ولو سه تکه کلاس 800 دندهای
شیر بال ولو سه تکه کلاس 800 دندهای از جمله شیرهای صنعتی فشار قوی است که در سیستمهای انتقال سیالاتی همچون نفت، گاز، پتروشیمی و صنایع شیمیایی کاربرد دارد. این شیر به دلیل طراحی سهتکهای، امکان تعویض و تعمیر آسان قطعات داخلی را فراهم میکند، بدون اینکه نیاز به جدا کردن کامل شیر از خط لوله باشد.
مشخصات فنی شیر بال ولو سه تکه کلاس 800
-
کلاس فشاری: 800 (معادل 136 بار)
-
نوع اتصال: دندهای (NPT یا BSP)
-
متریال بدنه: استنلس استیل 316 (AISI 316)
-
ساختار داخلی: توپی فولاد ضدزنگ (SS 316)
-
نوع آببندی: PTFE / RPTFE برای مقاومت در برابر خوردگی و دما
-
نوع عملکرد: دستی (با اهرم) – قابلیت تجهیز به عملگر پنوماتیک یا برقی
مزایای شیر توپی سه تکه کلاس 800
✅ مقاومت بالا در برابر فشار و دما
✅ استحکام عالی به دلیل فورج بودن بدنه (Forged Body)
✅ آببندی دقیق و عدم نشتی به دلیل ساختار پیشرفته توپی
✅ قابلیت تعمیر و نگهداری آسان بدون نیاز به جداسازی کامل از سیستم لولهکشی
✅ مقاومت در برابر خوردگی و مواد شیمیایی خورنده به دلیل استفاده از استیل 316
کاربردهای شیر بال ولو سه تکه دندهای 800 کلاس
🔹 صنایع نفت و گاز – جهت کنترل جریان هیدروکربنها
🔹 صنایع پتروشیمی – مناسب برای انتقال مواد شیمیایی خورنده
🔹 کارخانههای داروسازی و صنایع غذایی – به دلیل سطح صاف و مقاومت به خوردگی
🔹 سیستمهای بخار و حرارت بالا – عملکرد پایدار در دماهای بالا
🔹 خطوط انتقال سیالات اسیدی و قلیایی
برند و متریال قابل ارائه
این شیر بال ولو تحت برند معتبر OMB تولید شده و با متریال استنلس استیل 316 فورج عرضه میشود که حداکثر استحکام و مقاومت را در برابر فشارهای بالا تضمین میکند.
جدول مشخصات فنی شیر بال ولو کلاس 800 سه تکه استنلس استیل 316
| مشخصه | توضیحات |
|---|---|
| کلاس فشاری | 800 (معادل 136 بار) |
| متریال بدنه | استنلس استیل 316 فورج |
| نوع اتصال | دندهای (NPT یا BSP) |
| نوع عملکرد | دستی (اهرم) – قابلیت نصب عملگر |
| حداکثر دما | 180- تا 250+ درجه سانتیگراد |
| نوع آببندی | PTFE / RPTFE |
| کاربرد | نفت، گاز، پتروشیمی، دارویی، بخار |
نکات مهم نصب و نگهداری
-
هنگام نصب از نوار تفلون یا چسب رزوه برای جلوگیری از نشتی استفاده شود.
-
در هنگام باز و بسته کردن شیر از نیروی بیش از حد روی اهرم خودداری کنید.
-
در محیطهای خورنده، اتصالات و سطح خارجی شیر بهصورت دورهای بررسی شود.
-
جدول ابعاد، فشار کاری و متریال شیر بال ولو سه تکه کلاس 800 دندهای
سایز (اینچ) فشار کاری (Bar/PSI) متریال بدنه (فورج) نوع اتصال حداکثر دما (°C) 3/4" 136 بار / 2000 PSI استنلس استیل 304 / 316 دندهای (NPT/BSP) 250+ 1" 136 بار / 2000 PSI استنلس استیل 304 / 316 دندهای (NPT/BSP) 250+ 1 1/4" 136 بار / 2000 PSI استنلس استیل 304 / 316 دندهای (NPT/BSP) 250+ 1 1/2" 136 بار / 2000 PSI استنلس استیل 304 / 316 دندهای (NPT/BSP) 250+ 2" 136 بار / 2000 PSI استنلس استیل 304 / 316 دندهای (NPT/BSP) 250+
روش تولید فورج استیل و مزایای آن
روش تولید فورج (Forging) در شیرهای استنلس استیل
فرآیند فورجینگ (آهنگری صنعتی) یکی از بهترین روشهای تولید شیرآلات صنعتی است که در آن فولاد استنلس استیل تحت فشار و دمای بالا به شکل مورد نظر در میآید. این روش با استفاده از پرسهای هیدرولیکی و ضربهای سنگین، ساختاری فشرده و بسیار مقاوم ایجاد میکند که در مقابل فشارهای بالا و تنشهای مکانیکی عملکرد بهتری دارد.
مراحل تولید شیر بال ولو فورج استیل
-
انتخاب متریال خام: استفاده از بیلت استنلس استیل 304 یا 316
-
حرارتدهی: گرم کردن بیلت تا دمای مورد نظر (حدود 1200 درجه سانتیگراد)
-
پرس فورج: فشردهسازی بیلت توسط پرسهای چند صد تنی برای شکلدهی به بدنه اصلی شیر
-
مزایای شیرهای تولید شده به روش فورجینگ
✅ استحکام بسیار بالا: ساختار دانهای یکپارچه و بدون حفرههای داخلی، مقاومت بالاتری نسبت به روش ریختهگری (Casting) دارد.
✅ مقاومت بیشتر در برابر فشار کاری و دمای بالا، به دلیل عدم وجود ترکهای میکروسکوپی در متریال
✅ وزن کمتر نسبت به مدلهای ریختهگری شده، بدون کاهش استحکام
✅ عمر مفید بیشتر و کاهش هزینههای نگهداری و تعمیرات
✅ مقاومت در برابر خوردگی و مواد شیمیایی خورنده، به دلیل استفاده از استنلس استیل 304 یا 316 با سطح فشردهتر -
ماشینکاری دقیق: تراش و برش بخشهای مختلف شیر جهت دقت در ابعاد و محل اتصالات
-
پرداخت و تست نهایی: پولیش سطح، بررسی دقیق کیفیت و تست فشار
📌 به دلیل نوسانات ارزی و تغییر لحظهای قیمت شیر گازی فشار قوی استنلس استیل لطفاً برای استعلام دقیق قیمت بر روی آیکون واتساپ در همین صفحه کلیک کنید و قیمت آنی دریافت بفرمایید.
شیر گازی سه تکه فشار قوی کلاس 800استیل ،عرضه شده در سایت ترب Torob !
📍 فروشگاه بنیاد استیل آمادگی این را دارد که این محصول (شیر بال ولو سه تکه کلاس 800 دنده استنلس استیل 316 OMB فورج) را در کشور چین به درخواست و نیاز متفاوت مشتری به صورت سفارشی تولید و به صورت دریایی و یا هوایی ارسال کند.
☎ شماره تماس: 33939659
📍 آدرس: تهران، خیابان خیام شمالی، روبروی پارک شهر، پاساژ بزرگ خیام، طبقه اول، پلاک ۱۸۰
