برند : OMB
دستهبندی : شیرآلات استنلس استیل

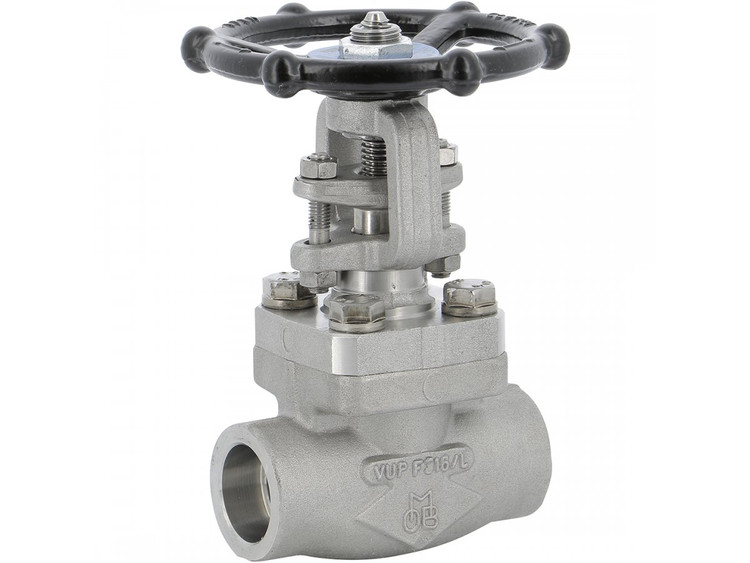

شیر کشویی کلاس 800 دنده استنلس استیل 316 ,OMB
forged gate valve class800 stainless steel F316 NPT
ویژگی‌های محصول
سایز :
1/2
3/4
1
11/4
11/2
2
آلیاژ: : F316
ابعاد : 1/2 --- 2
اتصال : NPT thread
استاندارد : API600-ANSI
+ موارد بیشترشیر کشویی کلاس 800 دنده‌ای استنلس استیل 316 برند OMB
معرفی و کاربرد شیر گیت ولو کلاس 800
شیر کشویی کلاس 800 دنده‌ای استنلس استیل 316 برند OMB یکی از مقاوم‌ترین و پربازده‌ترین شیرآلات صنعتی است که در صنایع نفت، گاز، پتروشیمی، صنایع شیمیایی و تأسیسات صنعتی مورد استفاده قرار می‌گیرد. این نوع شیر با توجه به ساختار فورج شده و بدنه استنلس استیل F316/F316L، مقاومت بالایی در برابر فشار، حرارت و خوردگی دارد.
مشخصات فنی شیر کشویی کلاس 800 استنلس استیل
-
استاندارد طراحی: ISO 15761 - API 602 V8
-
استاندارد تست نشتی: API 598
-
فشار کاری: 132 بار (Class 800)
-
دمای کاری: از 49- تا 538+ درجه سانتی‌گراد
-
نوع بدنه: فورج شده از استنلس استیل ASTM A182 F316
-
نوع بونت: پیچ و مهره‌ای (Bolted Bonnet)
-
نوع آب‌بندی: فلز به فلز (Metal to Metal)
-
نوع عملکرد: دستی با هندویل (Handwheel)
-
نوع استم (Stem): بالارونده (Rising Stem)
-
سیستم آب‌بندی استم: استنلس استیل AISI 316 + گرافیت اسپیرال
-
سیالات قابل استفاده: اکسیژن، آرگون، نیتروژن، بخار، مواد شیمیایی و سیالات خورنده
-
سازگاری با محیط‌های خطرناک (ATEX): گروه II Cat. 2G/2D - زون 1 & 21، 2 & 22
-
گارانتی: 2 سال
جدول مشخصات فنی، فشار کاری و متریال شیر دروازه ای کلاس 800
| سایز (DN - اینچ) | فشار کاری (بار/PSI) | جنس بدنه (Forged) | دمای کاری (°C) | نوع اتصال |
|---|---|---|---|---|
| DN 15 (1/2") | 132 بار / 1900 PSI | استنلس استیل F316/F316L | -49 تا 538 | دنده‌ای NPT / جوشی SW |
| DN 20 (3/4") | 132 بار / 1900 PSI | استنلس استیل F316/F316L | -49 تا 538 | دنده‌ای NPT / جوشی SW |
| DN 25 (1") | 132 بار / 1900 PSI | استنلس استیل F316/F316L | -49 تا 538 | دنده‌ای NPT / جوشی SW |
| DN 32 (1 1/4") | 132 بار / 1900 PSI | استنلس استیل F316/F316L | -49 تا 538 | دنده‌ای NPT / جوشی SW |
| DN 40 (1 1/2") | 132 بار / 1900 PSI | استنلس استیل F316/F316L | -49 تا 538 | دنده‌ای NPT / جوشی SW |
| DN 50 (2") | 132 بار / 1900 PSI | استنلس استیل F316/F316L | -49 تا 538 | دنده‌ای NPT / جوشی SW |
فرآیند تولید فورج و مزایای آن در شیر کشویی
فرآیند تولید شیر کشویی به روش فورج (Forging Process)
در ساخت شیر کشویی کلاس 800، بدنه و اجزای اصلی از فورج استنلس استیل ASTM A182 F316 ساخته می‌شوند. فرآیند فورج شامل مراحل زیر است:
-
انتخاب متریال: استفاده از شمش‌های استنلس استیل 316 یا 316L
-
حرارت‌دهی: رساندن دمای استیل به حدود 1200°C
-
فورج با دستگاه‌های پرس: اعمال فشار بالا برای یکپارچه‌سازی و افزایش چگالی متریال
-
ماشین‌کاری دقیق: تراشکاری و ایجاد اتصالات دقیق NPT/SW
-
پرداخت نهایی و تست: پرداخت سطحی، بازرسی کیفیت و تست فشار API 598
مزایای شیر کشویی فورج شده نسبت به ریخته‌گری (Casting)
✅ استحکام مکانیکی بالا – مقاومت بیشتر در برابر فشار و ضربه
✅ افزایش مقاومت در برابر ترک‌خوردگی و خوردگی – به دلیل تراکم بالای مواد
✅ عدم وجود حفره‌های داخلی (Porosity-Free) – جلوگیری از نشت و ترک‌های ریز
✅ وزن کمتر نسبت به مدل‌های چدنی یا ریخته‌گری – کاهش فشار بر روی سیستم لوله‌کشی
✅ طول عمر بیشتر و کاهش هزینه‌های تعمیر و نگهداری
کاربردهای شیر کشویی کلاس 800 استنلس استیل
🔹 صنایع نفت و گاز: کنترل جریان سیالات در خطوط انتقال فشار بالا
🔹 پتروشیمی و صنایع شیمیایی: مقاومت بالا در برابر مواد خورنده
🔹 نیروگاه‌ها و صنایع بخار: تحمل دماهای بالا در خطوط بخار و سیستم‌های حرارتی
🔹 صنایع دارویی و غذایی: استفاده در محیط‌های استریل و بهداشتی
🔹 تأسیسات صنعتی و خطوط فرآوری فلزات: استفاده در سیستم‌های اکسیژن، آرگون و نیتروژن
شیر کشویی کلاس 800استیل عرضه شده در سایت ترب Torob !
📌 به دلیل نوسانات ارزی و تغییر لحظه‌ای قیمت کالای استنلس استیل، لطفاً برای استعلام دقیق قیمت بر روی آیکون واتساپ در همین صفحه کلیک کنید و قیمت آنی دریافت بفرمایید.
📍 فروشگاه بنیاد استیل آمادگی این را دارد که این محصول (شیر کشویی کلاس 800 دنده‌ای استنلس استیل 316 برند OMB) را در کشور چین به درخواست و نیاز متفاوت مشتری به صورت سفارشی تولید و به صورت دریایی و یا هوایی ارسال کند.
