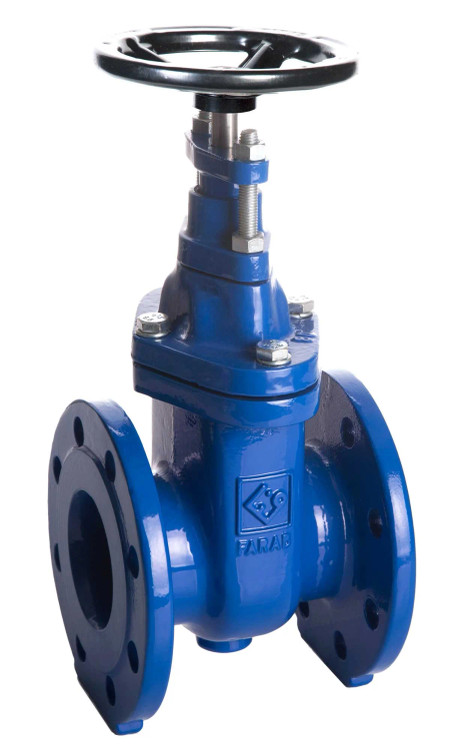

شیر کشویی زبانه فلزی ( گرافیتی) چدنیPN16 فاراب F4

شیر کشویی زبانه فلزی ( گرافیتی) چدنیPN10 فاراب

flanged gate valve DI pn10 FARAB F4
برند:فاراب FARAB
سایز :
11/2
2
21/2
3
4
5
6
8
10
12
14
16
ناموجود
دیدن محصولات مرتبط
مشخصات

کد محصول :

GVG10--F4

آلیاژ:

چدنی

فشار کاری

PN10

مارک :

فاراب farab

نوع عملکرد

کشویی GATE

استاندارد

API

توضیحات



Metal Seated Gate Valve (Graphite Packing) – FARAB PN16 – Model GVG10

Product Overview

The FARAB GVG10 Metal Seated Gate Valve is a robust and reliable industrial valve designed for use in water supply, wastewater, HVAC, and heating/cooling systems. Engineered according to EN 1171 standards and equipped with graphite packing, this valve ensures effective sealing under high-temperature conditions and extended operational life.

Key Features

  • Body and Bonnet Material: High-quality Cast Iron (GG25)

  • Wedge Material: Ductile Iron (GGG40) or Copper Alloy RG5

  • Stem Material: AISI 420 stainless steel

  • Packing Type: Graphite packing for enhanced sealing

  • Maximum Operating Pressure: 10 bar (PN10)

  • Maximum Working Temperature: 110°C

  • Standards:

    • Design: EN 1171

    • Face-to-Face Dimensions: EN 558 (Series 14)

    • Flange Drilling: EN 1092-2

    • Testing & Inspection: EN 12266-1

Applications

  • Water transmission and distribution systems

  • Wastewater treatment plants

  • HVAC systems

  • Heating and cooling installations

Advantages

  • Durable & long-lasting construction

  • Excellent sealing performance with graphite packing

  • Low maintenance and easy installation

  • Wide range of sizes available (DN50 to DN400)

Technical Specifications Table

Size (DN) Length (L) Height (H) Handwheel (W) Flange Diameter (D) Bolt Circle (K) Bolt Hole (d × n) Weight (kg)
50 150 285 160 165 125 19 × 4 14.5
65 170 293 160 185 145 19 × 4 15.5
80 180 330 160 200 160 19 × 8 18.5
100 190 360 200 220 180 19 × 8 24.5
125 200 405 250 250 210 19 × 8 38.5
150 210 455 250 285 240 23 × 8 47.0
200 230 555 250 340 295 23 × 8 73.0
250 250 683 315 395 350 23 × 12 112.0
300 270 678 315 445 400 23 × 12 174.0
350 290 800 400 505 460 23 × 16 220.0
400 310 948 400 565 515 28 × 16 270.0

Common Questions (FAQ)

1. What is the difference between metal-seated and soft-seated gate valves?
Metal-seated valves are ideal for high temperature and pressure applications, while soft-seated valves provide better sealing in lower-pressure systems.

2. Is this valve suitable for corrosive fluids?
It can be used with mildly corrosive media depending on the chosen materials. For aggressive chemicals, consult us for special configurations.

3. How can I get a real-time price and availability?
Please click the WhatsApp icon on this page or use the contact information below for immediate pricing and inventory status.

Contact Information

Store Name: Bonyad Steel
Address: 1st Floor, No. 180, Grand Khayam Passage, Opposite Park-e Shahr, North Khayam Street, Tehran, Iran
Phone Numbers:
📞 021-33939659
📞 021-33922432

📲 Click to get real-time price on WhatsApp:
https://wa.me/989195176310

📍 Find us on Google Maps:
Bonyad Steel Location on Google Maps

📷 Follow us on Instagram:
@boniad_steel



نقد و بررسی

شیر کشویی زبانه فلزی (گرافیتی) چدنی PN10 فاراب مدل GVG10

معرفی محصول

شیر کشویی زبانه فلزی (گرافیتی) فاراب مدل GVG10 یکی از محصولات باکیفیت در حوزه تأسیسات صنعتی، آب و فاضلاب و سیستم‌های حرارتی و برودتی است. این شیر با طراحی مطابق استاندارد EN 1171 و استفاده از مواد اولیه مرغوب، گزینه‌ای مناسب برای کنترل جریان سیالات در فشارها و دماهای مختلف محسوب می‌شود.

ویژگی‌های کلیدی شیر دروازه ای فاراب :

  • بدنه و درپوش از جنس چدن خاکستری (GG25): مقاوم در برابر فشار و سایش

  • زبانه از جنس چدن داکتیل (GGG40) یا آلیاژ مس (RG5): برای افزایش دوام و کارایی

  • آب‌بندی با پکینگ گرافیتی: جهت جلوگیری از نشتی و افزایش طول عمر

  • فشار کاری: 10 بار (PN10)

  • حداکثر دمای کاری: 110 درجه سلسیوس

  • استانداردهای مرتبط:

    • طراحی: EN 1171

    • وجه تا وجه: **EN 558 (سری 14)**

    • ماشین‌کاری و سوراخ‌کاری فلنج‌ها: EN 1092-2

    • تست و بازرسی: EN 12266-1

کاربردها

  • سیستم‌های توزیع و انتقال آب

  • تصفیه‌خانه‌های فاضلاب

  • تأسیسات حرارتی و برودتی

  • سیستم‌های تهویه مطبوع (HVAC)

جدول ابعاد گیت ولو فاراب :

سایز (DN) طول (L) ارتفاع (H) عرض فلکه (W) قطر فلنج (D) فاصله پیچ‌ها (K) قطر سوراخ پیچ‌ها (d) تعداد سوراخ‌ها (n) وزن (kg)
50 150 285 160 165 125 19 4 14.5
65 170 293 160 185 145 19 4 15.5
80 180 330 160 200 160 19 8 18.5
100 190 360 200 220 180 19 8 24.5
125 200 405 250 250 210 19 8 38.5
150 210 455 250 285 240 23 8 47
200 230 555 250 340 295 23 8 73
250 250 683 315 395 350 23 12 112
300 270 678 315 445 400 23 12 174
350 290 800 400 505 460 23 16 220
400 310 948 400 565 515 28 16 270

مزایای محصول

  • دوام و طول عمر بالا: استفاده از مواد اولیه باکیفیت و طراحی مهندسی شده

  • آب‌بندی مطمئن: پکینگ گرافیتی برای جلوگیری از نشتی

  • نصب و نگهداری آسان: طراحی مناسب برای سهولت در نصب و تعمیرات

سوالات متداول

1. تفاوت بین شیر کشویی زبانه فلزی و زبانه لاستیکی چیست؟ شیرهای کشویی با زبانه فلزی برای کاربردهایی با دما و فشار بالاتر مناسب هستند، در حالی که زبانه‌های لاستیکی برای آب‌بندی بهتر در فشارهای پایین‌تر به کار می‌روند.

2. آیا این شیر برای سیالات خورنده مناسب است؟ با انتخاب متریال مناسب برای زبانه و بدنه، می‌توان از این شیر در برخی سیالات خورنده نیز استفاده کرد.

3. چگونه می‌توان از موجودی و قیمت این محصول مطلع شد؟ برای اطلاع از قیمت و موجودی، می‌توانید با شماره‌های زیر تماس بگیرید یا از طریق واتساپ پیام ارسال کنید.

اطلاعات تماس

آدرس فروشگاه بنیاد استیل: تهران، خیابان خیام شمالی، روبروی پارک شهر، پاساژ بزرگ خیام، طبقه اول، پلاک ۱۸۰

شماره‌های تماس:

  • 021-33939659

  • 021-33922432

لینک واتساپ برای استعلام قیمت: کلیک کنید

صفحه اینستاگرام: @boniad_steel
