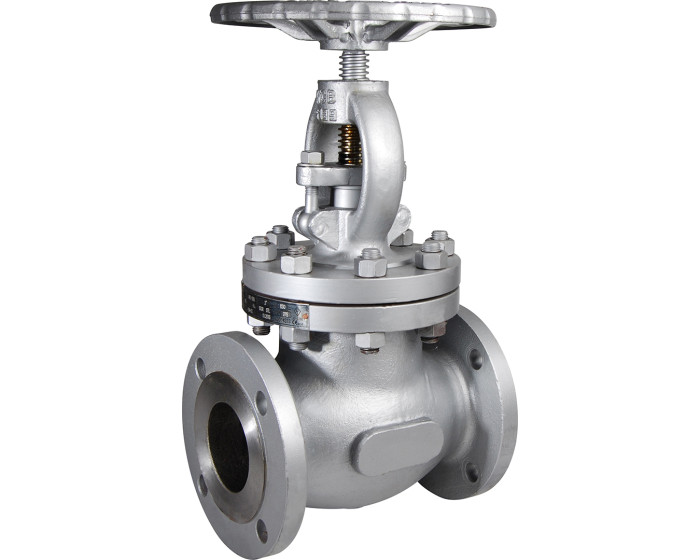

شیر سوزنی فلنج دار کلاس 150 ،WCB, مارک JC

شیر سوزنی فلنج دار کلاس 150 ،WCB, مارک JC

flanged globe valve class 150 WCB JC
برند:JC
سایز :
1
11/4
11/2
2
21/2
3
4
5
6
8
5,000,000
مشخصات

آلیاژ:

WCB0A216

ابعاد

1 تا 8 لینچ

استاندارد

API600

دمای کاری:

220

کشور سازنده

china

برند:

JC

تیپ :

globe

کلاس کاری:

150

توضیحات



globe Valve Flanged Class 150 WCB – JC Brand

The JC Brand Flanged Needle Valve Class 150, made of WCB (ASTM A216) carbon steel, is a high-precision industrial valve designed for controlling the flow of liquids and gases with accuracy. Suitable for medium pressure and high temperature applications, this valve is ideal for demanding process systems in various industries.

🔧 Technical Specifications:

  • Type: Flanged Needle Valve

  • Pressure Rating: Class 150 (ANSI B16.5 Standard)

  • Body Material: WCB (ASTM A216 Carbon Steel)

  • Size Range: ½” to 12”

  • Application: Precise control of flow in pipelines

  • Design Standard: ASME B16.34

🛠 Why WCB Material (ASTM A216)?

WCB (Wrought Carbon Steel) is one of the most commonly used materials for industrial valves. It offers:

  • Excellent mechanical strength

  • Resistance to high temperature (up to approx. 425°C)

  • Compatibility with steam, water, oil, gas, and compressed air

🌡 Pressure–Temperature Rating (Class 150 – WCB)

Pressure Class Temperature (°C) Allowable Pressure (Bar)
150 38°C 19.6
150 100°C 17.6
150 200°C 15.1
150 300°C 13.4
150 400°C 11.6

Based on ASME B16.34 standard for WCB material.

🏭 Applications:

  • Oil & Gas industry

  • Chemical & Petrochemical Plants

  • Power Generation Units

  • Steam & Air Control Lines

  • Process Industries requiring flow regulation

📍 Store Location:
Tehran, North Khayyam Street, opposite Park-e-Shahr, Grand Khayyam Passage, 1st Floor, Unit 180

📞 Phone Numbers:
021-33939659
021-33922432

📲 For instant price inquiries, click the WhatsApp icon on this page.

🚢 Bonyad Steel is ready to custom manufacture and deliver this product in China based on client specifications by sea or air freight.

🧭 View us on Google Maps

🛒 Needle Valve JC Brand is available on Torob marketplace.

📸 Follow us on Instagram: @boniad_steel



نقد و بررسی

شیر سوزنی فلنج دار کلاس 150 WCB مارک  JC

تحت لیسانس اسپانیا

(Needle Valve Flanged Class 150 WCB – JC Brand)

شیر سوزنی فلنج‌دار کلاس 150 با آلیاژ WCB (مطابق با استاندارد ASTM A216) یکی از انواع شیرآلات صنعتی دقیق و قابل‌اعتماد در خطوط فرآیندی است که در آن‌ها کنترل دقیق جریان سیالات اهمیت دارد. این محصول با برند معتبر JC عرضه می‌شود و با طراحی مستحکم خود، برای شرایط کاری فشار متوسط و دمای بالا گزینه‌ای ایده‌آل محسوب می‌شود.

مشخصات فنی شیر سوزنی فلنچ‌دار JC:

  • نوع اتصال: فلنج‌دار (Flanged)

  • کلاس فشار: 150 (مطابق استاندارد ANSI B16.5)

  • جنس بدنه: فولاد کربنی WCB مطابق استاندارد ASTM A216

  • ساختار داخلی: مناسب برای کنترل جریان با دقت بالا

  • سایزهای موجود: از ½ اینچ تا 12 اینچ

🔩 جدول ابعاد فلنج شیر سوزنیJC کلاس 150 WCB (Flange Dimensions – Class 150)

سایز اسمی (NPS) قطر فلنج (mm) تعداد سوراخ قطر سوراخ پیچ (mm) قطر دایره پیچ (PCD) (mm) ضخامت فلنج (mm)
½ اینچ 90 4 16 60.3 11.2
¾ اینچ 100 4 16 69.9 12.7
1 اینچ 110 4 16 79.4 14.2
1¼ اینچ 115 4 16 88.9 15.7
1½ اینچ 125 4 16 98.4 17.5
2 اینچ 150 4 19 120.7 19.1
2½ اینچ 175 4 19 139.7 22.4
3 اینچ 190 4 19 152.4 23.9
4 اینچ 230 8 19 190.5 23.9
5 اینچ 255 8 22 215.9 23.9
6 اینچ 280 8 22 241.3 25.4
8 اینچ 345 8 22 298.5 28.4

تمامی ابعاد طبق استاندارد ASME B16.5 - Class 150 و برای فلنج با نوع Raised Face در نظر گرفته شده است.

کاربرد آلیاژ WCB (A216)

آلیاژ WCB یکی از پرکاربردترین متریال‌ها در ساخت شیرآلات صنعتی برای فشار و دمای متوسط است. این متریال از ویژگی‌های زیر برخوردار است:

  • مقاومت مکانیکی بالا

  • تحمل دمایی تا حدود 425 درجه سانتی‌گراد

  • مناسب برای بخار، آب، روغن، گاز، هوا و سیالات صنعتی مشابه

جدول فشار کاری و دمای مجاز برای شیر سوزنی کلاس 150 WCB

کلاس فشار دمای کاری (°C) فشار مجاز (Bar)
150 38°C 19.6
150 100°C 17.6
150 200°C 15.1
150 300°C 13.4
150 400°C 11.6

توجه: داده‌ها براساس استاندارد ASME B16.34 استخراج شده‌اند و برای آلیاژ WCB معتبر هستند.

موارد مصرف شیر سوزنی فلنج‌دار JC:

  • صنایع نفت و گاز

  • صنایع شیمیایی و پتروشیمی

  • نیروگاه‌ها

  • سیستم‌های کنترل دقیق سیالات

  • خطوط بخار و هوای فشرده
