دستهبندی: شیرآلات فولادی ،چدنی و برنجی
برچسبها :
آلیاژ:: WCB-A216
ابعاد: 1/2 -8
برند:: KITZ
استاندارد: ANSI-API600

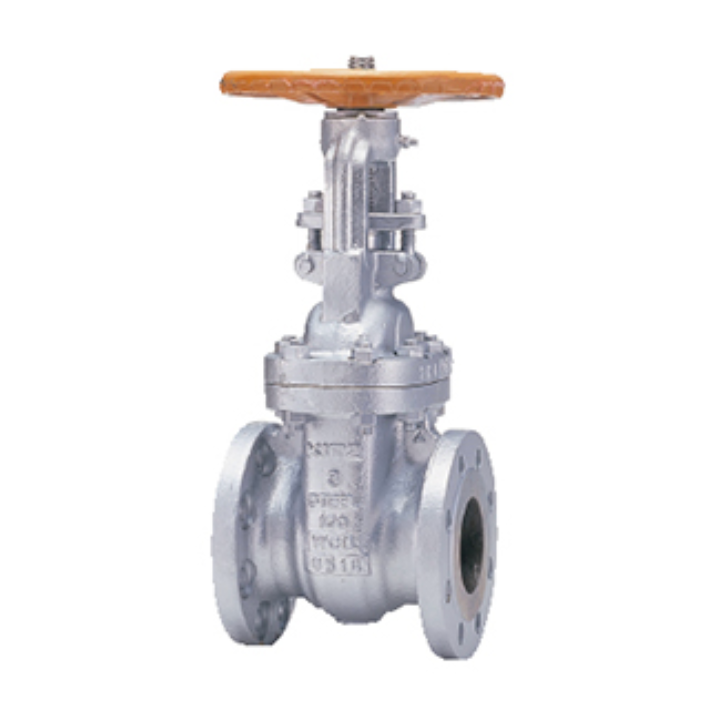

شیر کشویی فولادی کلاس 150 فلنج دار A216 KITZ
flanged gate valve class150 A216 KITZ
برند:کیتز KITZ
سایز:
مشخصات
آلیاژ:
WCB-A216
ابعاد
1/2 -8
برند:
KITZ
استاندارد
ANSI-API600
ساخت کشور:
china
مدل طراحی
دروازه ای
توضیحات
KITZ Cast Steel Gate Valve Flanged Class 150 – A216 WCB
(Gate Valve – Steel Gate Valve – Class 150 Flanged Gate Valve – WCB Gate Valve)
The KITZ Class 150 Cast Steel Flanged Gate Valve made of ASTM A216 WCB carbon steel is a widely used valve in industrial piping systems, especially in oil, gas, steam, petrochemical, and utility water lines. Designed for on/off service, this valve offers reliable sealing and durable performance under medium pressure and temperature conditions.
Available in sizes 1/2" to 8", this gate valve is manufactured in China under Japanese license, and is also offered in brands such as NIPPON, ORION, PK, NEW WAY, and VELAN.
🔧 Technical Specifications
| Specification | Details |
|---|---|
| Valve Type | Gate Valve (Rising Stem) |
| Body Material | Carbon Steel A216 WCB |
| End Connection | Flanged (ANSI B16.5) |
| Pressure Rating | Class 150 (Max 285 psi @ 100°F / 19 bar @ 20°C) |
| Temperature Range | Up to 750°F (400°C) depending on seat type |
| Available Sizes | 1/2" to 8" |
| Design Standards | API 600 / ASME B16.34 / ANSI B16.5 |
| Country of Origin | Made in China (under Japanese license) |
| Available Brands | KITZ, NIPPON, ORION, PK, NEW WAY, VELAN |
📐 Flange Dimensions – Class 150 (ANSI B16.5)
| Size (inch) | Flange OD (mm) | No. of Holes | Bolt Hole Dia. (mm) | Bolt Circle Dia. (mm) | Flange Thickness (mm) |
|---|---|---|---|---|---|
| 1/2" | 89 | 4 | 16 | 60.3 | 11.2 |
| 3/4" | 98 | 4 | 16 | 69.9 | 12.7 |
| 1" | 108 | 4 | 16 | 79.2 | 14.3 |
| 1-1/4" | 117 | 4 | 16 | 88.9 | 15.9 |
| 1-1/2" | 127 | 4 | 16 | 98.6 | 17.5 |
| 2" | 152 | 4 | 19 | 120.6 | 19.1 |
| 2-1/2" | 178 | 4 | 19 | 139.7 | 22.3 |
| 3" | 190 | 4 | 19 | 152.4 | 23.9 |
| 4" | 229 | 8 | 19 | 190.5 | 23.9 |
| 6" | 279 | 8 | 22 | 241.3 | 25.4 |
| 8" | 343 | 8 | 22 | 298.5 | 28.6 |
❓ Frequently Asked Questions (FAQ)
Q1: Can this valve be used in steam lines?
Yes, its WCB body and design make it suitable for steam and high-temperature services.
Q2: What is the difference between cast steel and cast iron gate valves?
Cast steel valves handle higher pressure and temperature and are suitable for industrial applications, while cast iron valves are typically for lower pressure systems.
Q3: Is actuator mounting possible?
Standard versions are manually operated, but special actuator-ready models are available upon request.
📍 Store Location on Google Maps
View Bonyad Steel on Google Maps
Address: Tehran, North Khayam St., Opposite Park-e-Shahr, Khayam Grand Passage, 1st Floor, Unit 180
📞 Contact Bonyad Steel
021-33939659
021-33922432
📲 For instant price inquiry, click the WhatsApp icon to chat directly.
🟢 Bonyad Steel can custom manufacture this product (KITZ Class 150 Steel Gate Valve) in China upon request and deliver by sea or air.
📌 This product is also listed on Torob.ir
📷 Instagram: @boniad_steel
نقد و بررسی
شیر کشویی فولادی فلنج دار کلاس 150 A216 WCB برند KITZ
(گیت ولو فولادی، شیر دروازهای فلنجی، شیر کشویی کلاس 150)
شیر کشویی فولادی فلنجدار کلاس 150 با بدنهی ساخته شده از فولاد کربنی A216 WCB، یکی از پرکاربردترین انواع گیت ولو صنعتی در صنایع نفت، گاز، بخار، پتروشیمی و خطوط آب صنعتی میباشد. این نوع شیر به دلیل آببندی مطمئن، مقاومت بالا در برابر فشار و دمای بالا، و نصب آسان با فلنجهای استاندارد ANSI، در خطوط لوله با فشار متوسط بسیار محبوب است.
این محصول در سایزهای از 1/2 اینچ تا 8 اینچ و با برندهای معتبر KITZ – NIPPON – ORION – PK – NEW WAY – VELAN عرضه میشود و دارای کیفیت ساخت بالا بوده و در کشور چین تحت لیسانس ژاپن تولید شده است.
🔧 مشخصات فنی شیر کشویی فلنج دار فولادی
| مشخصه | توضیحات |
|---|---|
| نوع شیر | شیر کشویی (Gate Valve) |
| جنس بدنه | فولاد کربنی A216 WCB |
| نوع اتصال | فلنجی طبق استاندارد ANSI B16.5 |
| کلاس کاری | Class 150 (حداکثر فشار 19 بار در دمای 20 درجه) |
| دمای کاری | تا 400 درجه سانتیگراد (بسته به نوع سیت) |
| سایزهای موجود | از 1/2 تا 8 اینچ |
| استاندارد طراحی | API 600 / ASME B16.34 / ANSI B16.5 |
| ساخت کشور | چین (تحت لیسانس ژاپن) |
| برندهای موجود | KITZ، NIPPON، ORION، PK، NEW WAY، VELAN |
📐 جدول ابعاد فلنج شیر کشویی کلاس 150 (استاندارد ANSI B16.5)
| سایز (اینچ) | قطر فلنج (mm) | تعداد سوراخ | قطر سوراخ (mm) | فاصله مرکز تا مرکز (mm) | ضخامت فلنج (mm) |
|---|---|---|---|---|---|
| 1/2" | 89 | 4 | 16 | 60.3 | 11.2 |
| 3/4" | 98 | 4 | 16 | 69.9 | 12.7 |
| 1" | 108 | 4 | 16 | 79.2 | 14.3 |
| 1-1/4" | 117 | 4 | 16 | 88.9 | 15.9 |
| 1-1/2" | 127 | 4 | 16 | 98.6 | 17.5 |
| 2" | 152 | 4 | 19 | 120.6 | 19.1 |
| 2-1/2" | 178 | 4 | 19 | 139.7 | 22.3 |
| 3" | 190 | 4 | 19 | 152.4 | 23.9 |
| 4" | 229 | 8 | 19 | 190.5 | 23.9 |
| 6" | 279 | 8 | 22 | 241.3 | 25.4 |
| 8" | 343 | 8 | 22 | 298.5 | 28.6 |
🟦 سوالات پرتکرار (FAQ)
1. آیا این شیر قابلیت استفاده در خطوط بخار را دارد؟
بله، با توجه به جنس فولادی و طراحی صنعتی، این شیر مناسب خطوط بخار، روغن و سیالات داغ است.
2. تفاوت گیت ولو فولادی و چدنی در چیست؟
گیت ولو فولادی تحمل فشار و دمای بیشتری دارد و مناسب محیطهای صنعتی سنگینتر است.
3. آیا امکان نصب اکچویتور وجود دارد؟
خیر، شیرهای کشویی دستی معمولاً فاقد پد ISO برای نصب محرک هستند، اما نوع خاص اکچویتور دار نیز موجود است.
📍 موقعیت فروشگاه بنیاد استیل در گوگلمپ
نمایش روی نقشه Google Maps
آدرس: تهران، خیابان خیام شمالی، روبروی پارک شهر، پاساژ بزرگ خیام، طبقه اول، پلاک ۱۸۰
📞 راههای ارتباطی با فروشگاه بنیاد استیل:
021-33939659
021-33922432
📲 برای استعلام لحظهای قیمت بر روی
آیکون واتساپ کلیک کنید و قیمت آنی دریافت بفرمایید.
🟢 فروشگاه بنیاد استیل آمادگی این را دارد که این محصول (شیر کشویی فولادی کلاس 150 KITZ) را در کشور چین به درخواست و نیاز متفاوت مشتری به صورت سفارشی تولید و به صورت دریایی و یا هوایی ارسال کند.
📌 شیر کشویی فولادی کلاس 150 KITZ عرضه شده در سایت ترب (Torob)
📷 اینستاگرام فروشگاه: @boniad_steel
