آلیاژ:: F316L
ابعاد: 1/2 تا 20 اینچ
نوع: لبه دار(گلودار) -raised face WN
کلاس کاری:: کلاس 150

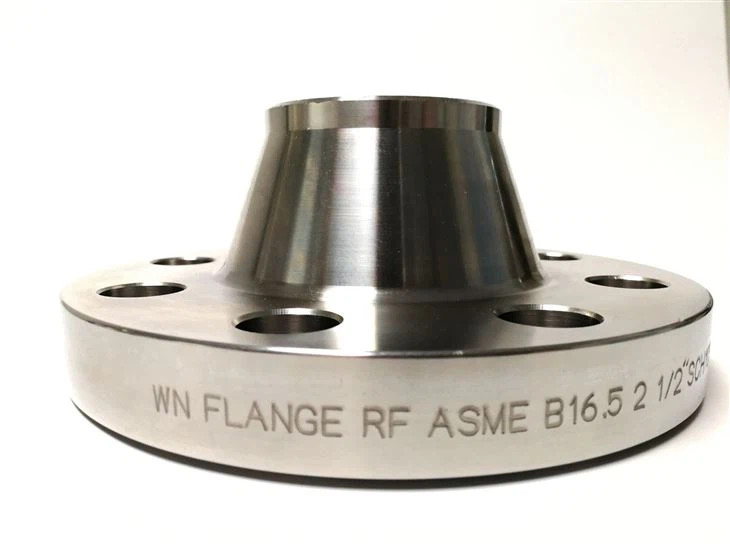

فلنج لبه دار استنلس استیل F316L ,کلاس150
Flange WN class150 stainles steel RF Melesi
برند:MELESI
سایز :
مشخصات
آلیاژ:
F316L
ابعاد
1/2 تا 20 اینچ
نوع
لبه دار(گلودار) -raised face WN
کلاس کاری:
کلاس 150
مارک :
Melesi/FAD/GALBERTI/VIRAJ
ساخت کشور:
China
توضیحات
Weld Neck Flange Stainless Steel F316L Class 150 – Melesi | Raised Face
Product Overview
The Weld Neck Flange made of Stainless Steel F316L with a Raised Face (RF) is a high-performance industrial flange ideal for use in corrosive and high-pressure applications. Manufactured by Melesi (Italy) and conforming to ASME B16.5, this flange is designed for long-term reliability in pipelines carrying aggressive fluids.
Its tapered hub structure efficiently distributes stress, making it especially suitable for high-pressure and high-temperature systems.
Technical Specifications
-
Material: AISI F316L Stainless Steel
-
Type: Weld Neck Flange
-
Face Type: Raised Face (RF)
-
Pressure Rating: Class 150 (up to 285 psi / 19.6 bar at ambient temperature)
-
Temperature Range: -50°C to +450°C (depending on pressure)
-
Standard: ASME B16.5
-
Available Sizes: From 1/2” to 12” (other sizes available on request)
-
Brand: Melesi – Italy
Pressure–Temperature Ratings (Class 150 – F316L)
| Temperature (°C) | Max Pressure (Bar) |
|---|---|
| 20 | 19.6 |
| 100 | 17.1 |
| 200 | 15.2 |
| 300 | 13.7 |
| 400 | 12.4 |
Sample Dimensional Data (2” Flange – Class 150)
| Size (inch) | Outer Diameter (mm) | Bolt Holes | Bolt Hole Diameter (mm) | Thickness (mm) |
|---|---|---|---|---|
| 2” | 150 | 4 | 19 | 17 |
For the complete dimensional chart, please contact our sales team.
Advantages of F316L Stainless Steel
-
Excellent resistance to pitting and crevice corrosion in chloride environments
-
Superior performance in acidic and chemical process systems
-
Low Carbon (L) content enhances weldability
-
Hygienic finish – suitable for pharmaceutical and food industries
Weld Neck vs. Slip-On Flanges
| Feature | Weld Neck Flange | Slip-On Flange |
|---|---|---|
| Welding Type | Butt-weld | Fillet weld |
| Pressure Capacity | High | Medium |
| Durability | Long-term | Moderate |
| Cost | Higher | Lower |
| Applications | High-pressure / High-temp | Low-pressure pipelines |
Typical Applications
-
Oil and gas pipelines
-
Petrochemical and refinery plants
-
Steam and high-temp process lines
-
Acidic and chemical fluid systems
-
Food and pharmaceutical production lines
Contact & Availability
📍 Available at: Bonyad Steel Store – Experts in Stainless Steel Industrial Supplies
📞 Phone:
021-33939659
021-33922432
📲 Click to message us on WhatsApp for real-time pricing.
📌 View Our Location on Google Maps
📦 Weld Neck Flange F316L Melesi is listed on Torob Platform
📸 Follow us on Instagram: @boniad_steel
نقد و بررسی
فلنج گلودار استنلس استیل F316L کلاس 150 مارک Melesi | Raised Face
فلنج گلودار F316L چیست؟
فلنج گلودار (Weld Neck Flange) یکی از انواع پرکاربرد فلنجهای استنلس استیل در صنایع حساس مانند نفت، گاز، پتروشیمی، دارویی و غذایی است. این فلنج از جنس استنلس استیل 316L و با لبه برجسته (Raised Face) تولید میشود.
فلنج گلودار بهگونهای طراحی شده که با گردن مخروطی خود، تنش مکانیکی حاصل از لولهکشی را به تدریج منتقل کرده و استحکام بالایی در شرایط فشار و دمای بالا ارائه دهد.
مشخصات فنی فلنج گلودار 316L کلاس 150
-
جنس متریال: استنلس استیل AISI F316L
-
نوع اتصال: گلودار (Weld Neck)
-
سطح فلنج: Raised Face (RF)
-
کلاس کاری: 150
-
برند: Melesi ایتالیا ساخت چین و همچنین FAD , GALBERTI
-
استاندارد ساخت: ASME B16.5
-
فشار کاری: تا 19.6 بار (در دمای محیط)
-
دمای کاری: از -50°C تا +450°C بسته به فشار
-
سایزهای موجود: از 1/2 اینچ تا 12 اینچ (در صورت نیاز سایز دقیق اعلام شود)
جدول فشار و دمای مجاز برای کلاس 150 استنلس استیل 316L
| دما (°C) | فشار مجاز (Bar) |
|---|---|
| 20 | 19.6 |
| 100 | 17.1 |
| 200 | 15.2 |
| 300 | 13.7 |
| 400 | 12.4 |
جدول ابعاد فلنج گلودار استنلس استیل کلاس 150 (نمونه سایز 2 اینچ)
| سایز (inch) | قطر خارجی (mm) | تعداد سوراخ | قطر سوراخ (mm) | ضخامت (mm) |
|---|---|---|---|---|
| 2" | 150 | 4 | 19 | 17 |
برای دریافت جدول کامل ابعاد برای تمام سایزها لطفاً با ما تماس بگیرید.
مزایای متریال F316L
-
مقاومت بالا در برابر خوردگیهای کلریدی و اسیدی
-
مناسب برای محیطهای شیمیایی و خورنده
-
دارای درصد پایین کربن برای جوشکاری بهتر (Low Carbon)
-
مورد تایید در صنایع دارویی و غذایی به دلیل بهداشت سطح بالا
تفاوت فلنج گلودار با فلنج اسلیپون
| ویژگی | فلنج گلودار (Weld Neck) | فلنج اسلیپآن (Slip-On) |
|---|---|---|
| نوع اتصال | جوشکاری کامل شیاری | جوشکاری لبهای |
| مقاومت فشاری | بالا | متوسط |
| طول عمر | طولانیتر | کوتاهتر |
| قیمت | بالاتر | ارزانتر |
| کاربرد | فشار و دمای بالا | سیستمهای کم فشار |
کاربرد فلنج گلودار F316L
-
خطوط لوله انتقال سیالات در پالایشگاهها
-
صنایع پتروشیمی و گاز
-
سیستمهای بخار و حرارتی
-
خطوط انتقال مواد خورنده در صنایع دارویی
-
کارخانههای تولید مواد غذایی و نوشیدنی
