آلیاژ:: F316L
استاندارد: B16.5
برند:: MELESI/FAD/VIRAJ/GALBERTI/BEBITZ
تیپ :: اسلیپون SLIP-ON

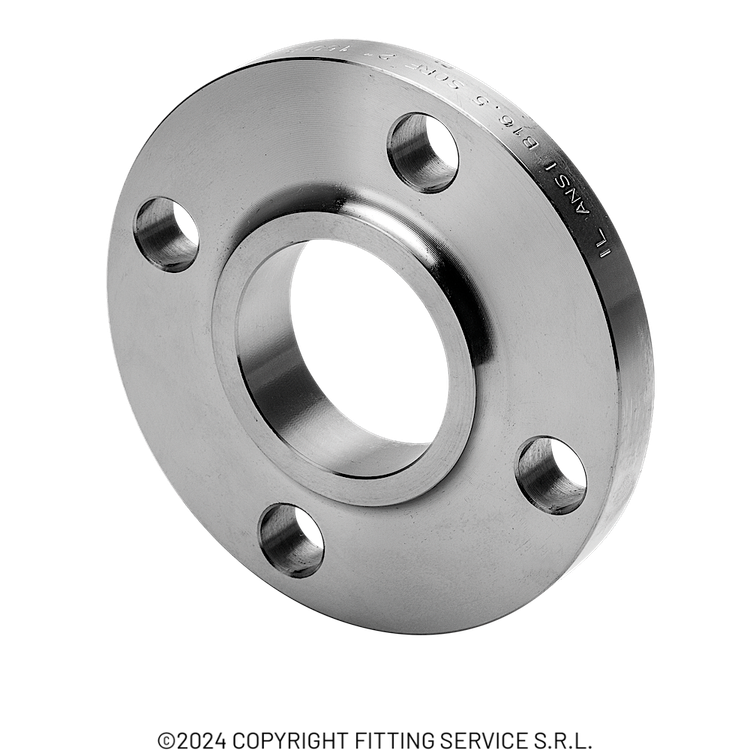

فلنج اسلیپون استنلس استیل F316L ,کلاس150
Flange Slip-on class150 stainless steel RF Melesi A182
برند:MELESI
سایز :
مشخصات
آلیاژ:
F316L
استاندارد
B16.5
برند:
MELESI/FAD/VIRAJ/GALBERTI/BEBITZ
تیپ :
اسلیپون SLIP-ON
کلاس کاری:
150
ساخت کشور:
China
توضیحات
Standards: ASME B16.5 - ASTM A182
Slip-On Flange Stainless Steel F316L Class 150 – Melesi | Raised Face
Product Overview
The Slip-On Flange made of Stainless Steel F316L with a Raised Face (RF) is an economical and easy-to-install option for piping systems under moderate pressure and temperature. It is mounted over the pipe and welded both inside and outside to ensure a secure and leak-proof connection.
Manufactured by Melesi (Italy) and in accordance with ASME B16.5, this flange is ideal for a wide range of industrial applications.
Technical Specifications
-
Material: AISI F316L Stainless Steel
-
Type: Slip-On Flange
-
Face Type: Raised Face (RF)
-
Pressure Rating: Class 150 (up to 285 psi / 19.6 bar at ambient temp)
-
Temperature Range: -50°C to +450°C
-
Standard: ASME B16.5
-
Available Sizes: 1/2” to 12”
-
Brand: Melesi – Italy
Pressure–Temperature Ratings (Class 150 – F316L)
| Temperature (°C) | Max Pressure (Bar) |
|---|---|
| 20 | 19.6 |
| 100 | 17.1 |
| 200 | 15.2 |
| 300 | 13.7 |
| 400 | 12.4 |
Sample Dimensional Data (2” Flange – Class 150)
| Size (inch) | Outer Diameter (mm) | Bolt Holes | Bolt Hole Diameter (mm) | Thickness (mm) |
|---|---|---|---|---|
| 2” | 150 | 4 | 19 | 17 |
Full dimensional tables available upon request.
Advantages of F316L Stainless Steel
-
Excellent corrosion resistance in acidic and chloride environments
-
Suitable for semi-corrosive chemical lines
-
Easy weldability due to low carbon content
-
Hygienic properties – ideal for food and pharmaceutical industries
Slip-On vs. Weld Neck Flanges
| Feature | Slip-On Flange | Weld Neck Flange |
|---|---|---|
| Welding Type | Fillet weld | Butt weld |
| Pressure Capacity | Medium | High |
| Installation | Easier | More precise |
| Cost | Lower | Higher |
| Application | Low-pressure systems | High-pressure applications |
Typical Applications
-
Water, steam, and low-pressure fluid pipelines
-
Semi-corrosive chemical transfer lines
-
Food, dairy, and pharmaceutical plants
-
Low-pressure sections in oil & gas facilities
Contact & Availability
📍 Available at: Bonyad Steel Store – Experts in Stainless Steel Industrial Supplies
📞 Phone:
021-33939659
021-33922432
📲 Click to message us on WhatsApp for real-time pricing.
📌 View Our Location on Google Maps
📦 Slip-On Flange F316L Melesi is listed on Torob Platform
📸 Follow us on Instagram: @boniad_steel
نقد و بررسی
فلنج اسلیپون استنلس استیل F316L کلاس 150 مارک MELESI | Raised Face
معرفی فلنج اسلیپون 316L
فلنج اسلیپآن (Slip-On Flange) یکی از متداولترین انواع فلنجها در سیستمهای لولهکشی صنعتی است که بهصورت مستقیم روی لوله قرار گرفته و با جوشکاری لب به لب و گوشهای به لوله متصل میشود. این نوع فلنج از استنلس استیل 316L ساخته شده و دارای سطح برجسته (Raised Face) میباشد.
فلنج اسلیپون به دلیل نصب آسان و قیمت اقتصادیتر، انتخابی مناسب برای سیستمهایی با فشار و دمای متوسط میباشد. برند معتبر MELESI ایتالیا تضمین کیفیت و دوام این فلنج را ارائه میدهد.
مشخصات فنی فلنج اسلیپآن F316L کلاس 150
-
جنس متریال: استنلس استیل AISI F316L
-
نوع اتصال: اسلیپآن (Slip-On)
-
سطح فلنج: Raised Face (RF)
-
کلاس کاری: 150
-
برند: Melesi – ایتالیا ساخت چین / FAD/GALBERTI/ULMA
-
استاندارد ساخت: ASME B16.5
-
فشار کاری: تا 19.6 بار در دمای محیط
-
دمای کاری: از -50°C تا +450°C (با توجه به فشار)
-
سایزهای موجود: از 1/2 اینچ تا 12 اینچ
جدول فشار و دمای مجاز برای کلاس 150 – استنلس استیل F316L
| دما (°C) | فشار مجاز (Bar) |
|---|---|
| 20 | 19.6 |
| 100 | 17.1 |
| 200 | 15.2 |
| 300 | 13.7 |
| 400 | 12.4 |
جدول ابعاد فلنج اسلیپآن استنلس استیل کلاس 150 (نمونه سایز 2 اینچ)
| سایز (inch) | قطر خارجی (mm) | تعداد سوراخ | قطر سوراخ (mm) | ضخامت (mm) |
|---|---|---|---|---|
| 2" | 150 | 4 | 19 | 17 |
برای دریافت جدول کامل ابعاد سایزهای مختلف، با ما تماس بگیرید.
ویژگیهای متریال F316L
-
مقاومت بسیار بالا در برابر خوردگی در محیطهای اسیدی و کلریدی
-
مناسب برای خطوط فرآیند شیمیایی و خورنده
-
جوشپذیری عالی به دلیل درصد پایین کربن
-
قابل استفاده در صنایع دارویی و غذایی به دلیل سطح بهداشتی
تفاوت فلنج اسلیپون با فلنج گلودار
| ویژگی | فلنج اسلیپآن (Slip-On) | فلنج گلودار (Weld Neck) |
|---|---|---|
| نوع اتصال | جوش لبهای | جوش شیاری (جوش نفوذی) |
| مقاومت فشاری | متوسط | بالا |
| نصب | سادهتر | نیازمند دقت بالاتر |
| قیمت | ارزانتر | گرانتر |
| کاربرد | سیستمهای کم فشار | خطوط فشار و دمای بالا |
کاربرد فلنج اسلیپون F316L
-
سیستمهای آب، بخار و سیالات سبک
-
خطوط انتقال مواد شیمیایی نیمهخورنده
-
کارخانههای لبنیات، دارو و نوشیدنی
-
صنایع نفت و پتروشیمی در خطوط فشار پایین
📍 فروشگاه بنیاد استیل تامینکننده انواع فلنج استنلس استیل، فلنج اسلیپآن استیل 316L کلاس 150 برند MELESI را با کیفیت عالی و قیمت مناسب عرضه میکند.
بنیاداستیل،نمایندگی فروش فلنج melesi (ملسی) در بازار تهران !
📞 برای مشاوره و ثبت سفارش تماس بگیرید:
021-33939659
021-33922432
📲 برای استعلام لحظهای قیمت بر روی واتساپ کلیک کنید.
📌 مشاهده لوکیشن فروشگاه در گوگلمپ
📦 فلنج اسلیپآن MELESI F316L عرضه شده در سایت ترب Torob
📸 اینستاگرام ما را دنبال کنید: @boniad_steel
