دستهبندی: لوله-پروفیل-ورق- فلنج
آلیاژ:: F316
استاندارد: B16.5
ساخت کشور:: China
برند :: Melesi/FAD / SHINSEI /ULMA /BEBITZ

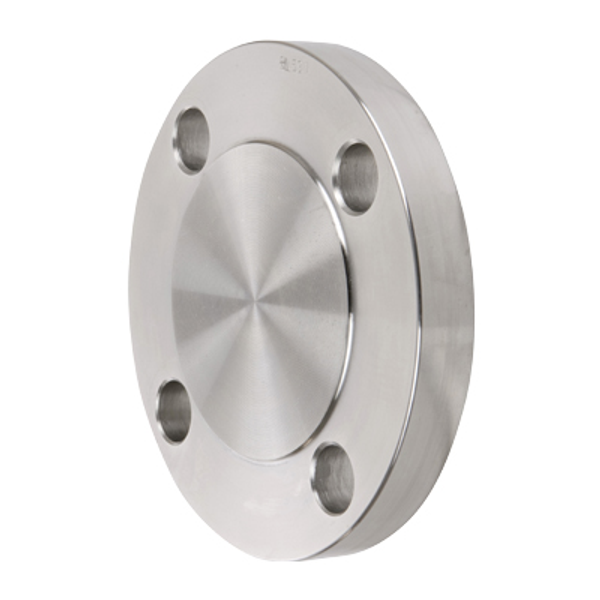

فلنج کور استنلس استیل F316L ,کلاس150
blind flange F316L Class150 A182 Melesi
برند:MELESI
سایز :
مشخصات
آلیاژ:
F316
استاندارد
B16.5
ساخت کشور:
China
برند :
Melesi/FAD / SHINSEI /ULMA /BEBITZ
کلاس کاری:
150
ابعاد
1/2 /24
توضیحات
Blind Flange Stainless Steel F316L – Class 150 | MELESI | ASTM A182 / B16.5
🔧 Product Overview
The Blind Flange F316L Class 150, manufactured by MELESI, is a high-quality stainless steel component used to seal or terminate pipelines. As it has no central bore, it completely blocks the flow in a pipeline system, allowing for future extensions or maintenance.
This flange is commonly used at the end of pipe systems or on valves and equipment nozzles when a future connection is anticipated.
🔍 Technical Specifications
-
✅ Type: Blind Flange
-
✅ Material: Stainless Steel F316L
-
✅ Pressure Rating: ANSI Class 150
-
✅ Brand: MELESI (Italy)
-
✅ Standard: ASTM A182 / B165
-
✅ Facing Type: Raised Face (RF)
-
✅ Surface Finish: Available with polished or mirror finish upon request
-
✅ Corrosion Resistance: Excellent against acids, chemicals, and industrial media
✅ Applications
-
Oil & Gas and Petrochemical Industries
-
Pharmaceutical and Food Industries
-
Steam and Power Plants
-
High-pressure pipeline systems
-
Any piping system requiring a complete shutoff or future connection
📏 Dimensional Table – Blind Flange Class 150 (ASME B16.5 Standard)
| Nominal Size (Inch) | OD (mm) | No. of Bolt Holes | Bolt Hole Dia. (mm) | Center Hole |
|---|---|---|---|---|
| 1/2" | 90 | 4 | 15.9 | None |
| 3/4" | 100 | 4 | 15.9 | None |
| 1" | 110 | 4 | 15.9 | None |
| 1-1/2" | 125 | 4 | 15.9 | None |
| 2" | 150 | 4 | 19.1 | None |
| 3" | 190 | 4 | 19.1 | None |
| 4" | 230 | 8 | 19.1 | None |
| 6" | 280 | 8 | 22.2 | None |
| 8" | 345 | 8 | 22.2 | None |
| 10" | 405 | 12 | 25.4 | None |
Note: Dimensions may vary slightly depending on the manufacturer.
⭐ Why Choose F316L Blind Flange?
-
🔹 Superior resistance to corrosion and high temperatures
-
🔹 Ideal for aggressive environments (acidic/alkaline)
-
🔹 100% leak-proof sealing for safety
-
🔹 Compatible with hygienic and sterile applications
-
🔹 Fully compliant with international standards
📞 Contact Bonyad Steel for Pricing and Availability:
021-33939659
021-33922432
📲 Click here to get an instant quote via WhatsApp
📍 View store location on Google Maps
🛒 Blind Flange Stainless Steel F316L Class 150 is listed on Torob online marketplace
📸 Follow us on Instagram: @boniad_steel
نقد و بررسی
فلنج کور استنلس استیل F316L کلاس 150 برند MELESI
معرفی فلنج کور استنلس استیل MELESI
فلنج کور استنلس استیل F316L کلاس 150 با استاندارد A182 B16.5 و سطح اتصال Raised Face (RF) یکی از بهترین گزینهها برای مسدودسازی خطوط لوله در صنایع حساس مانند نفت، گاز، پتروشیمی، دارویی و غذایی است. برند ایتالیایی MELESI بهعنوان یکی از شناختهشدهترین تولیدکنندگان فلنج فورج در جهان، محصولی با کیفیت بالا و تحمل شرایط کاری سخت ارائه داده است.
ویژگیهای اصلی فلنج کور F316L MELESI
-
متریال: فولاد زنگنزن F316L فورج شده
-
استاندارد متریال: ASTM A182
-
استاندارد فلنج: ASME B16.5
-
نوع سطح اتصال: Raised Face (RF)
-
کلاس کاری: 150 (فشار کاری 285 PSI در دمای 100°F / حدود 20 درجه سانتیگراد)
-
برند: MELESI/ FAD /SHINSEI /ULMA /VIRAJ
تفاوت آلیاژ F316L با نوع ریختگی
آلیاژ F316L دارای درصد کمتر کربن نسبت به نسخه ریختگی خود (مانند CF3M) است. این تفاوت باعث میشود:
-
مقاومت به خوردگی در مناطق جوشکاری بیشتر باشد.
-
احتمال رسوب کاربید کروم و ایجاد خوردگی بیندانهای کاهش یابد.
-
مقاومت مکانیکی بالاتر در حالت فورجشده نسبت به حالت ریختگی داشته باشد.
جدول ترکیبات شیمیایی آلیاژ F316L (طبق ASTM A182)
| عنصر | درصد |
|---|---|
| کروم (Cr) | 16.0 – 18.0% |
| نیکل (Ni) | 10.0 – 14.0% |
| مولیبدن (Mo) | 2.0 – 3.0% |
| کربن (C) | ≤ 0.03% |
| منگنز (Mn) | ≤ 2.0% |
| سیلیسیم (Si) | ≤ 1.0% |
| فسفر (P) | ≤ 0.045% |
| گوگرد (S) | ≤ 0.03% |
| آهن (Fe) | مابقی ترکیب |
تفاوت تولید فلنج فورج (آهنگری) با فلنج ریختگی
| ویژگی | فلنج فورج | فلنج ریختگی |
|---|---|---|
| روش ساخت | شکلدهی با فشار و حرارت | ریختهگری مذاب در قالب |
| استحکام مکانیکی | بالاتر | پایینتر |
| یکنواختی ساختار | بیشتر | کمتر (وجود حفرات میکروسکوپی) |
| مقاومت به ترکخوردگی | بیشتر | کمتر |
| قیمت | بالاتر | ارزانتر |
نتیجهگیری: فلنج فورجشده MELESI با آلیاژ F316L گزینهای مطمئن برای خطوط حیاتی است که نیاز به دوام، مقاومت به خوردگی و استحکام بالا دارند.
جدول ابعاد و سوراخکاری فلنج کور کلاس 150 (مطابق ASME B16.5)
| سایز (اینچ) | قطر خارجی (mm) | قطر داخلی | تعداد سوراخ | قطر سوراخ | فاصله سوراخها (PCD) |
|---|---|---|---|---|---|
| 1/2" | 90 | بسته | 4 | 16 | 60.3 |
| 1" | 115 | بسته | 4 | 19 | 76.2 |
| 2" | 150 | بسته | 4 | 19 | 120.7 |
| 3" | 190 | بسته | 4 | 19 | 152.4 |
| 4" | 230 | بسته | 8 | 19 | 190.5 |
| … | … | … | … | … | … |
(امکان ارائه جدول کامل در فایل PDF نیز فراهم است.)
جدول فشار کاری و دمایی فلنج کلاس 150 F316L
| دما (°C) | فشار مجاز (Bar) |
|---|---|
| 20 | 19.6 |
| 100 | 17.1 |
| 200 | 15.1 |
| 300 | 13.0 |
| 400 | 10.8 |
| 500 | 9.3 |
