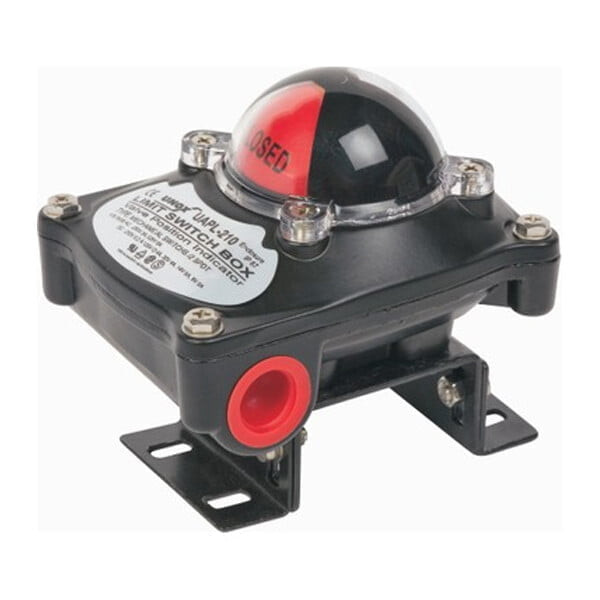

🔘 Limit Switch Box | Valve Position Indicator | IP67 | NAMUR Standard
✅ Compact and Reliable Control Unit for Valve Position Feedback in Industrial Automation
A Limit Switch Box is an essential electromechanical device designed to provide precise feedback on the open or closed position of a valve. This device plays a crucial role in automated valve systems, ensuring accurate signal transmission to control systems such as PLC (Programmable Logic Controller) or DCS (Distributed Control System).
It consists of a rugged box that houses one or more limit switches, typically mechanical contact or proximity sensors, used to detect the valve's position. These switches send signals to monitoring or control units to trigger predefined operations, helping ensure both system reliability and operator safety.
📍 Where Is the Limit Switch Box Used?
Limit switch boxes are widely used in:
-
Pneumatic and electric actuators
-
Automated valve systems
-
Process industries (oil & gas, water treatment, chemical, pharmaceutical)
-
Factory automation systems
-
Safety control systems in moving machinery
🔧 Technical Features – Limit Switch Box
| Feature | Specification |
|---|---|
| Body | Die-cast Aluminum Alloy for corrosion resistance |
| Position Indicator | Transparent plastic window with 0°–90° viewing |
| Bolts | AISI 304 Stainless Steel |
| Sealing Gasket | EPDM for tight sealing and resistance to chemicals |
| Protection Grade | IP67 – Waterproof and Dustproof |
| Temperature Range | -20°C to +80°C operating temperature |
| Connector Standard | NAMUR VDI/VDE 3845 for universal actuator mounting |
| On-Off Indicator | Visual flag indicator (open/close) |
| Manual Adjustment | Easy position calibration and alignment |
| Optional Switches | Mechanical or proximity sensor switches |
🚀 Key Advantages of Limit Switch Boxes
-
🟢 Valve Position Feedback – Remotely signals OPEN or CLOSED status
-
🔄 Universal Mounting – Compatible with all actuators following NAMUR interface
-
💧 IP67 Waterproof – Withstands harsh environments and washdowns
-
🔍 Clear Position Indicator – Helps operators visually monitor valve state
-
⚙️ Rugged Design – Built for industrial environments with long service life
-
📡 Easy Integration – Sends signal to PLC/DCS or local control panel
🔗 FAQ – Limit Switch Box
What does a limit switch box do?
It provides valve position feedback (open or closed) to control systems like PLC or DCS, ensuring automation accuracy.
Can this be used outdoors?
Yes, thanks to its IP67 protection rating, it’s suitable for outdoor and harsh industrial environments.
Is this compatible with all actuator brands?
Yes, it uses the NAMUR VDI/VDE 3845 standard, making it compatible with most pneumatic actuators.
📍 View Bonyad Steel Store on Google Maps
📞 Contact Us:
021-33939659
021-33922432
📲 For instant pricing, click the
WhatsApp icon
on this page to connect with us.
📦 Limit Switch Box is available on Torob online marketplace.
📸 Follow us on Instagram: @boniad_steel
🏢 Bonyad Steel is the official distributor of Limit Switch Box in Tehran Grand Bazaar!
🔘 لیمیت سوییچ باکس | نشانگر موقعیت شیر | استاندارد NAMUR | ضدآب IP67
✅ دستگاه کنترل موقعیت شیر برای سیستمهای اتوماسیون صنعتی
لیمیت سوییچ باکس یک ابزار الکترومکانیکی مهم در سیستمهای کنترلی صنعتی است که برای اعلام وضعیت باز یا بسته بودن شیر آلات استفاده میشود. این تجهیز، اطلاعات موقعیت شیر را به سیستمهای کنترل از جمله PLC یا DCS ارسال میکند و نقش حیاتی در عملکرد دقیق و ایمن خطوط لوله و تجهیزات اتوماتیک دارد.
لیمیت سوئیچ باکس معمولاً شامل یک جعبه مقاوم است که درون آن، سوئیچهای مکانیکی یا حسگرهای موقعیت قرار دارند. این سوئیچها با شناسایی موقعیت دقیق شیر، فرمان لازم را برای فعال یا غیرفعال شدن تجهیزات به سیستمهای کنترلی ارسال میکنند.
📍 موارد کاربرد لیمیت سوئیچ باکس
-
انواع اکچویتورهای پنوماتیکی و برقی
-
شیرآلات کنترلی اتوماتیک
-
صنایع فرآیندی: نفت و گاز، تصفیهخانه، شیمیایی، دارویی
-
سیستمهای اتوماسیون کارخانهها
-
تجهیزات دارای قطعات متحرک نیازمند کنترل موقعیت
🔧 ویژگیهای فنی لیمیت سوییچ باکس
| ویژگی | مشخصات فنی |
|---|---|
| جنس بدنه | آلومینیوم دایکست ضد خوردگی |
| نمایشگر موقعیت | پنجره پلاستیکی شفاف با نمایش 0 تا 90 درجه |
| پیچها | استیل ضدزنگ AISI 304 |
| واشر آببندی | EPDM مقاوم در برابر حرارت و مواد شیمیایی |
| درجه حفاظت | IP67 – ضد آب و ضد گرد و غبار |
| محدوده دما | 20- تا 80+ درجه سانتیگراد |
| استاندارد اتصال | NAMUR VDI/VDE 3845 – سازگار با انواع اکچویتور |
| نمایشگر وضعیت | نشانگر باز/بسته بودن شیر بهصورت بصری |
| تنظیم دستی آسان | قابلیت کالیبراسیون و تنظیم موقعیت سریع |
🚀 مزایای استفاده از Limit Switch Box
-
✅ نمایش دقیق موقعیت شیر (باز یا بسته)
-
⚙️ سازگاری کامل با اکچویتورهای استاندارد NAMUR
-
💧 ضدآب و ضد گرد و غبار (IP67) برای محیطهای صنعتی سخت
-
👁 نشانگر وضعیت قابل رؤیت برای اپراتورهای محلی
-
🛠 ساختار مستحکم و مقاوم در برابر خوردگی و ضربه
-
📡 امکان اتصال به سیستمهای کنترلی از راه دور (PLC / DCS)
❓ سوالات متداول (FAQ)
لیمیت سوییچ باکس چه کاری انجام میدهد؟
اطلاعات موقعیت باز یا بسته بودن شیر را به سیستمهای کنترلی مانند PLC ارسال میکند.
آیا این دستگاه قابل استفاده در فضای باز است؟
بله، با توجه به داشتن استاندارد IP67، کاملاً ضدآب و مناسب برای محیطهای مرطوب و صنعتی است.
آیا با تمام اکچویتورها سازگار است؟
بله، با استاندارد جهانی NAMUR VDI/VDE 3845 طراحی شده و با انواع اکچویتورهای پنوماتیکی و برقی سازگار است.
