دستهبندی: اتصالات و شیرآلات صنایع دارویی و لبنی
برچسبها :
آلیاژ:: 316
ابعاد:: 12 تا 102
اتصال:: جوشی
دمای کاری:: 300
در حال بارگزاری...
به دلیل نوسانات ارزی برای موجودی و قیمت نهایی در واتساپ پیام دهید !!!
به دلیل نوسانات ارزی برای موجودی و قیمت نهایی در واتساپ پیام دهید !!!
در حال بارگزاری...
آلیاژ:
316
ابعاد:
12 تا 102
اتصال:
جوشی
دمای کاری:
300
برند :
ALFA -- B&G
ضخامت
1.5 mm
زاویه
90 درجه
استاندارد
ISO -- SMS
Weld End – Polished Mirror Finish – SMS / ISO / BPE Standards

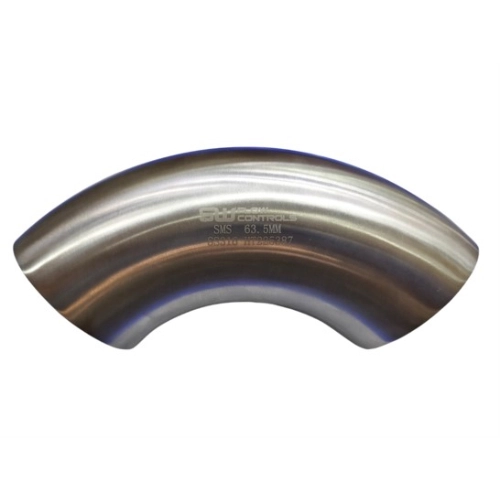

The B&G 316L stainless steel 90° elbow is a premium-grade sanitary fitting designed for pharmaceutical, dairy, and food industries. Manufactured from acid-resistant 316L stainless steel, it features mirror polished internal and external surfaces with a Ra ≤ 0.4 µm roughness, ensuring maximum hygiene and compliance with GMP standards.
Available in SMS, ISO, and BPE standards, this elbow is ideal for clean piping systems requiring high corrosion resistance and precision welding.
Made of 316L stainless steel (low carbon, acid-resistant)
Mirror polished finish for sanitary applications
Wall thickness: 1.5 mm
Available in SMS, ISO, and BPE dimensions
Compliant with pharmaceutical-grade roughness requirements
Compatible with CIP / SIP systems
Brand: B&G – Imported from China, competitive with Taiwanese and European quality
| Feature | SMS Standard | ISO Standard | ASME BPE Standard |
|---|---|---|---|
| Origin | Sweden | International | USA |
| Surface Finish | Industrial polish | Sanitary polish | Ultra-fine (Ra ≤ 0.25 µm) |
| Wall Thickness | Lighter | Medium | Precision tolerance |
| Primary Application | Dairy, light pharma | Food, beverage | High-purity biotech |
| Price Range | Lower cost | Moderate | High (premium quality) |
SMS Standard:
| Size (inch) | Outer Diameter | Centerline Radius |
|---|---|---|
| 1" | 25.0 | 38 |
| 1.5" | 38.0 | 57 |
| 2" | 51.0 | 76 |
ISO Standard:
| Size (inch) | Outer Diameter | Centerline Radius |
|---|---|---|
| 1" | 25.4 | 38 |
| 1.5" | 38.1 | 57 |
| 2" | 50.8 | 76 |
BPE Standard:
| Size (inch) | Outer Diameter | Wall Thickness | Centerline Radius |
|---|---|---|---|
| 1" | 25.4 | 1.65 | 38 |
| 1.5" | 38.1 | 1.65 | 57 |
| 2" | 50.8 | 1.65 | 76 |
| Element | Approximate Percentage |
|---|---|
| Chromium (Cr) | 16 – 18% |
| Nickel (Ni) | 10 – 14% |
| Molybdenum (Mo) | 2 – 3% |
| Carbon (C) | ≤ 0.03% |
Exceptional corrosion resistance, especially against organic acids and chlorides
Ideal for high-purity applications and sterilization processes
Excellent weldability and low carbon prevents intergranular corrosion
Supports orbital welding for clean environments
Temperature Range: -40°C to +250°C
Recommended Welding Methods:
TIG (Argon) welding
Orbital welding for pharmaceutical piping
Use matching 316L filler rods
sanitary 90° elbow 316L
316L stainless steel pharma elbow
welded elbow B&G pharmaceutical
SMS elbow 316L
90 degree elbow stainless steel
weld end pharma elbow
BPE elbow 316L stainless
elbow for clean piping system
📍 Store Location on Google Maps:
View Bonyad Steel Store on Google Maps
📞 Contact Numbers:
021-33939659
021-33922432
📲 For instant price inquiry, click the
WhatsApp icon
on this page or send a message to +989195176310!
🌐 This product is also available on Torob
📸 Follow us on Instagram: @boniad_steel
Elbow 316L Sanitary – 90 Degree Weld End – SMS / ISO / BPE Standard
زانو 90 درجه استنلس استیل دارویی B&G با آلیاژ 316L ضد اسید، یکی از باکیفیتترین اتصالات در صنایع دارویی، لبنی و بهداشتی است. این محصول دارای پولیش Mirror مخصوص صنایع دارویی با رعایت رافنس استاندارد (Ra ≤ 0.4 μm) میباشد.
زانو دارویی B&G در دو استاندارد SMS و ISO موجود است و با شعاع خم دقیق، جوشکاری آسان و مقاومت بالا در برابر خوردگی، برای کاربردهای حساس طراحی شده است.
✅ ساخته شده از استنلس استیل 316L ضد اسید
✅ دارای پولیش داخلی و بیرونی Mirror
✅ مناسب برای خطوط CIP / SIP و سازگار با استانداردهای GMP
✅ ضخامت دیواره: 1.5 میلیمتر
✅ قابل ارائه در استانداردهای SMS، ISO و BPE
✅ برند وارداتی B&G، ساخت چین با کیفیت قابل رقابت با برندهای تایوانی و اروپایی
همچنین کلیه ی برند های مطرح زانو صنایع دارویی 90 درجه استیل اعم از : TGC,ALFA,ALFA LAVAL,PVP ,ASP,ASSP ,A&J موجود میباشد !
| ویژگیها | SMS | ISO | BPE (ASME BPE) |
|---|---|---|---|
| کشور مبدا | سوئد | بینالمللی | آمریکا |
| ضخامت دیواره | کمتر | متوسط | دقیق با تلورانس پایین |
| سطح پولیش | استاندارد صنعتی | صنعتی بهداشتی | بسیار براق، Ra ≤ 0.25μm |
| کاربرد | صنایع لبنی و دارویی سبک | صنایع غذایی و دارویی | صنایع بیوتکنولوژی و حساس |
| قیمت | اقتصادی | متوسط | بالا (کیفیت بسیار بالا) |
| سایز (اینچ) | قطر خارجی (mm) | شعاع خم (mm) |
|---|---|---|
| 1" | 25.0 | 38 |
| 1.5" | 38.0 | 57 |
| 2" | 51.0 | 76 |
| سایز (اینچ) | قطر خارجی (mm) | شعاع خم (mm) |
|---|---|---|
| 1" | 25.4 | 38 |
| 1.5" | 38.1 | 57 |
| 2" | 50.8 | 76 |
| سایز (اینچ) | قطر خارجی (mm) | ضخامت دیواره (mm) | شعاع خم (mm) |
|---|---|---|---|
| 1" | 25.4 | 1.65 | 38 |
| 1.5" | 38.1 | 1.65 | 57 |
| 2" | 50.8 | 1.65 | 76 |
| ترکیب شیمیایی | درصد تقریبی |
|---|---|
| کروم (Cr) | 16 – 18% |
| نیکل (Ni) | 10 – 14% |
| مولیبدن (Mo) | 2 – 3% |
| کربن (C) | ≤ 0.03% |
مقاومت عالی در برابر خوردگی بهویژه در برابر اسیدهای آلی و کلریدها
سازگاری با فرآیندهای ضدعفونی و استریلیزاسیون
قابلیت جوشکاری بالا بدون ترک خوردن یا افت کیفیت در محل جوش
🔥 دمای کاری: از 40- تا 250+ درجه سانتیگراد
🔧 روشهای جوشکاری پیشنهادی:
جوش آرگون (TIG)
جوشکاری اتومات Orbital برای خطوط تمیز
استفاده از فیلرهای همجنس با 316L
زانو 90 درجه استنلس استیل دارویی
زانو 316L ضد اسید صنایع دارویی
زانو استیل B&G جوشی دارویی
زانو SMS دارویی
elbow 316L sanitary
90 degree elbow stainless steel weld end
pharma elbow fitting
sanitary elbow 316L welding
