آلیاژ:: 316
ابعاد:: 12 تا 102
اتصال:: جوشی
دمای کاری:: 300

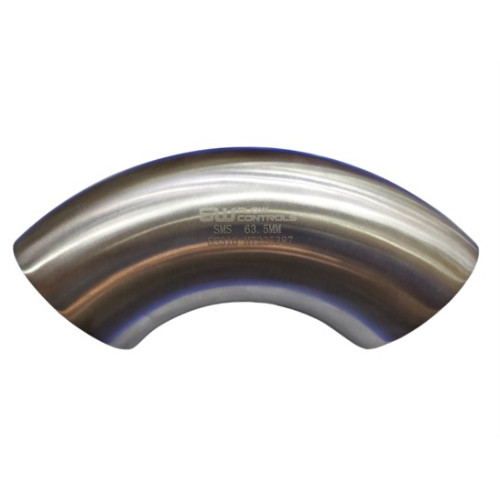

زانو 90 صنایع دارویی استنلس استیل , B&G 316L
sanitary elbow 90 degree stainless steel 316L SMS B&G
برند:B&G
سایز :
مشخصات
آلیاژ:
316
ابعاد:
12 تا 102
اتصال:
جوشی
دمای کاری:
300
برند :
ALFA -- B&G
ضخامت
1.5 mm
زاویه
90 درجه
استاندارد
ISO -- SMS
توضیحات
Sanitary 90 Degree Elbow 316L Stainless Steel – B&G Brand
Weld End – Polished Mirror Finish – SMS / ISO / BPE Standards
🔍 Product Overview
The B&G 316L stainless steel 90° elbow is a premium-grade sanitary fitting designed for pharmaceutical, dairy, and food industries. Manufactured from acid-resistant 316L stainless steel, it features mirror polished internal and external surfaces with a Ra ≤ 0.4 µm roughness, ensuring maximum hygiene and compliance with GMP standards.
Available in SMS, ISO, and BPE standards, this elbow is ideal for clean piping systems requiring high corrosion resistance and precision welding.
✅ Key Features
-
Made of 316L stainless steel (low carbon, acid-resistant)
-
Mirror polished finish for sanitary applications
-
Wall thickness: 1.5 mm
-
Available in SMS, ISO, and BPE dimensions
-
Compliant with pharmaceutical-grade roughness requirements
-
Compatible with CIP / SIP systems
-
Brand: B&G – Imported from China, competitive with Taiwanese and European quality
📏 Dimensional Standards Comparison
| Feature | SMS Standard | ISO Standard | ASME BPE Standard |
|---|---|---|---|
| Origin | Sweden | International | USA |
| Surface Finish | Industrial polish | Sanitary polish | Ultra-fine (Ra ≤ 0.25 µm) |
| Wall Thickness | Lighter | Medium | Precision tolerance |
| Primary Application | Dairy, light pharma | Food, beverage | High-purity biotech |
| Price Range | Lower cost | Moderate | High (premium quality) |
📐 Dimensional Tables (in mm)
SMS Standard:
| Size (inch) | Outer Diameter | Centerline Radius |
|---|---|---|
| 1" | 25.0 | 38 |
| 1.5" | 38.0 | 57 |
| 2" | 51.0 | 76 |
ISO Standard:
| Size (inch) | Outer Diameter | Centerline Radius |
|---|---|---|
| 1" | 25.4 | 38 |
| 1.5" | 38.1 | 57 |
| 2" | 50.8 | 76 |
BPE Standard:
| Size (inch) | Outer Diameter | Wall Thickness | Centerline Radius |
|---|---|---|---|
| 1" | 25.4 | 1.65 | 38 |
| 1.5" | 38.1 | 1.65 | 57 |
| 2" | 50.8 | 1.65 | 76 |
⚙️ Material Composition – Stainless Steel 316L
| Element | Approximate Percentage |
|---|---|
| Chromium (Cr) | 16 – 18% |
| Nickel (Ni) | 10 – 14% |
| Molybdenum (Mo) | 2 – 3% |
| Carbon (C) | ≤ 0.03% |
🔧 Advantages of 316L for Sanitary Use:
-
Exceptional corrosion resistance, especially against organic acids and chlorides
-
Ideal for high-purity applications and sterilization processes
-
Excellent weldability and low carbon prevents intergranular corrosion
-
Supports orbital welding for clean environments
🌡️ Operating Temperature & Welding Info
-
Temperature Range: -40°C to +250°C
-
Recommended Welding Methods:
-
TIG (Argon) welding
-
Orbital welding for pharmaceutical piping
-
Use matching 316L filler rods
-
🔎 Common Search Terms:
-
sanitary 90° elbow 316L
-
316L stainless steel pharma elbow
-
welded elbow B&G pharmaceutical
-
SMS elbow 316L
-
90 degree elbow stainless steel
-
weld end pharma elbow
-
BPE elbow 316L stainless
-
elbow for clean piping system
📍 Store Location on Google Maps:
View Bonyad Steel Store on Google Maps
📞 Contact Numbers:
021-33939659
021-33922432
📲 For instant price inquiry, click the
WhatsApp icon
on this page or send a message to +989195176310!
🌐 This product is also available on Torob
📸 Follow us on Instagram: @boniad_steel
نقد و بررسی
زانو 90 درجه استنلس استیل دارویی B&G 316L
Elbow 316L Sanitary – 90 Degree Weld End – SMS / ISO / BPE Standard
معرفی زانو جوشی دارویی B&G
زانو 90 درجه استنلس استیل دارویی B&G با آلیاژ 316L ضد اسید، یکی از باکیفیتترین اتصالات در صنایع دارویی، لبنی و بهداشتی است. این محصول دارای پولیش Mirror مخصوص صنایع دارویی با رعایت رافنس استاندارد (Ra ≤ 0.4 μm) میباشد.
زانو دارویی B&G در دو استاندارد SMS و ISO موجود است و با شعاع خم دقیق، جوشکاری آسان و مقاومت بالا در برابر خوردگی، برای کاربردهای حساس طراحی شده است.
ویژگیهای کلیدی زانو استیل دارویی B&G
-
✅ ساخته شده از استنلس استیل 316L ضد اسید
-
✅ دارای پولیش داخلی و بیرونی Mirror
-
✅ مناسب برای خطوط CIP / SIP و سازگار با استانداردهای GMP
-
✅ ضخامت دیواره: 1.5 میلیمتر
-
✅ قابل ارائه در استانداردهای SMS، ISO و BPE
-
✅ برند وارداتی B&G، ساخت چین با کیفیت قابل رقابت با برندهای تایوانی و اروپایی
-
همچنین کلیه ی برند های مطرح زانو صنایع دارویی 90 درجه استیل اعم از : TGC,ALFA,ALFA LAVAL,PVP ,ASP,ASSP ,A&J موجود میباشد !
تفاوت استانداردهای SMS، ISO و BPE در اتصالات دارویی
| ویژگیها | SMS | ISO | BPE (ASME BPE) |
|---|---|---|---|
| کشور مبدا | سوئد | بینالمللی | آمریکا |
| ضخامت دیواره | کمتر | متوسط | دقیق با تلورانس پایین |
| سطح پولیش | استاندارد صنعتی | صنعتی بهداشتی | بسیار براق، Ra ≤ 0.25μm |
| کاربرد | صنایع لبنی و دارویی سبک | صنایع غذایی و دارویی | صنایع بیوتکنولوژی و حساس |
| قیمت | اقتصادی | متوسط | بالا (کیفیت بسیار بالا) |
جدول ابعادی زانو دارویی SMS
| سایز (اینچ) | قطر خارجی (mm) | شعاع خم (mm) |
|---|---|---|
| 1" | 25.0 | 38 |
| 1.5" | 38.0 | 57 |
| 2" | 51.0 | 76 |
جدول ابعادی زانو دارویی ISO
| سایز (اینچ) | قطر خارجی (mm) | شعاع خم (mm) |
|---|---|---|
| 1" | 25.4 | 38 |
| 1.5" | 38.1 | 57 |
| 2" | 50.8 | 76 |
جدول ابعادی زانو دارویی BPE
| سایز (اینچ) | قطر خارجی (mm) | ضخامت دیواره (mm) | شعاع خم (mm) |
|---|---|---|---|
| 1" | 25.4 | 1.65 | 38 |
| 1.5" | 38.1 | 1.65 | 57 |
| 2" | 50.8 | 1.65 | 76 |
مشخصات آلیاژ 316L استنلس استیل
| ترکیب شیمیایی | درصد تقریبی |
|---|---|
| کروم (Cr) | 16 – 18% |
| نیکل (Ni) | 10 – 14% |
| مولیبدن (Mo) | 2 – 3% |
| کربن (C) | ≤ 0.03% |
دلایل استفاده از 316L در صنایع دارویی:
-
مقاومت عالی در برابر خوردگی بهویژه در برابر اسیدهای آلی و کلریدها
-
سازگاری با فرآیندهای ضدعفونی و استریلیزاسیون
-
قابلیت جوشکاری بالا بدون ترک خوردن یا افت کیفیت در محل جوش
دمای کاری و جوشکاری زانو استیل دارویی B&G
-
🔥 دمای کاری: از 40- تا 250+ درجه سانتیگراد
-
🔧 روشهای جوشکاری پیشنهادی:
-
جوش آرگون (TIG)
-
جوشکاری اتومات Orbital برای خطوط تمیز
-
استفاده از فیلرهای همجنس با 316L
-
نامهای رایج برای این محصول:
-
زانو 90 درجه استنلس استیل دارویی
-
زانو 316L ضد اسید صنایع دارویی
-
زانو استیل B&G جوشی دارویی
-
زانو SMS دارویی
-
elbow 316L sanitary
-
90 degree elbow stainless steel weld end
-
pharma elbow fitting
-
sanitary elbow 316L welding
📍 لوکیشن فروشگاه بنیاد استیل در گوگلمپ:
مشاهده موقعیت مکانی فروشگاه در گوگلمپ
📞 جهت خرید و مشاوره با ما تماس بگیرید:
021-33939659
021-33922432
📲 برای استعلام لحظهای قیمت بر روی آیکون
واتساپ
در همین صفحه کلیک کنید یا به شماره 09195176310 پیام دهید!
بنیاداستیل،نمایندگی فروش اتصالات استنلس استیل B&G در تهران !
🌐 زانو 90 درجه استنلس استیل دارویی B&G عرضه شده در سایت تربTorob
📷 اینستاگرام ما: @boniad_steel
