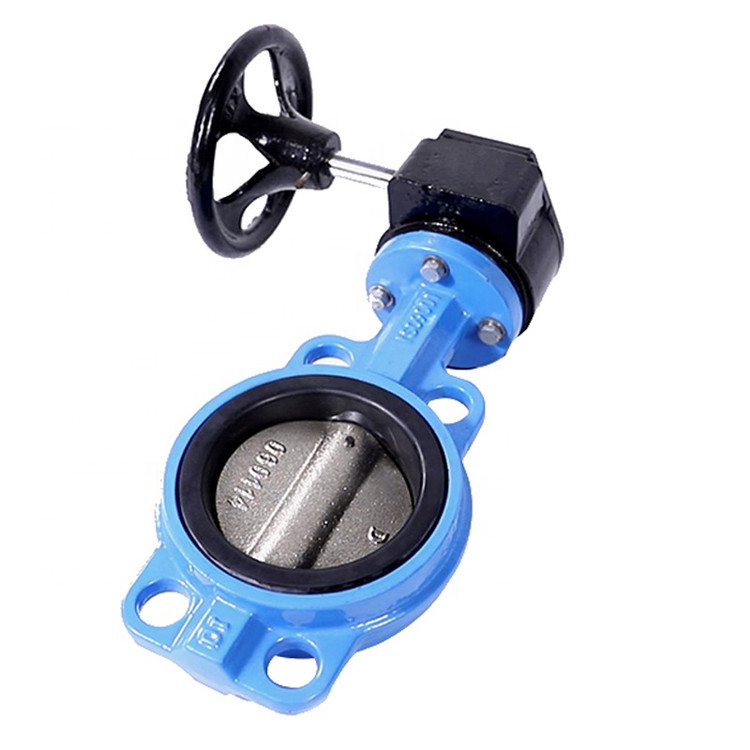

شیرپروانه گیربکسی ویفری چدنی VSM, PN16

شیرپروانه گیربکسی ویفری چدنی VSM, PN16

wafer butterfly valve worm gear PN16 DI VSM

ویژگی‌های محصول

سایز :
11/2"
2"
21/2"
3"
4"
5"
6"
8"
10"
12"
14"
16"
18"
20"
24"
28"
برچسب‌ها:
برند : : VSM
آلیاژ بدنه: : چدن داکتیل Ductil Iron
ابعاد: : 11/2" الی 28 اینچ
فشار کاری : PN16
ساخت کشور: : China
آببند : EPDM
عملکرد: : worm Gear
+ موارد بیشتر
checkboardموجود در انبار بنیاداستیل
ارسال توسط بنیاداستیل

4,000,000 تومان

شیر پروانه‌ای گیربکسی ویفری چدنی VSM – فشار کاری PN16

شیر پروانه‌ای ویفری گیربکسی VSM با طراحی مطابق استانداردهای بین‌المللی، گزینه‌ای ایده‌آل برای کنترل جریان در سیستم‌های لوله‌کشی صنعتی است. این شیر با بدنه‌ای از چدن داکتیل (DI) و دیسک‌های متنوع، عملکردی مطمئن و دوام بالا را در شرایط مختلف عملیاتی فراهم می‌کند.

مشخصات فنی:

  • نوع شیر: پروانه‌ای ویفری با گیربکس دستی

  • سایزهای موجود: DN40 تا DN1200 (1.5 تا 48 اینچ)

  • فشار کاری: PN10 / PN16

  • استاندارد طراحی: EN593، DIN 2501 PN6/10/16، DIN3202 K1

  • استاندارد تست فشار: API 598

  • استاندارد فلنج: ANSI B16.1 Class 125، BS4504 PN10/PN16، DIN2501 PN10/PN16

  • فلنج بالایی (Top Flange): مطابق با ISO 5211

متریال بدنه – چدن داکتیل (Ductile Iron):

بدنه این شیر از چدن داکتیل (DI) ساخته شده است که نسبت به چدن خاکستری دارای مقاومت مکانیکی بالاتر، چقرمگی بیشتر و مقاومت بهتر در برابر ضربه و فشار است. این ویژگی‌ها باعث می‌شود که شیر در شرایط سخت عملیاتی عملکرد بهتری داشته باشد  .

متریال گسکت آب‌بندی – EPDM:

گسکت آب‌بندی از جنس EPDM است که مقاومت عالی در برابر آب، بخار، اسیدهای ملایم، مواد قلیایی و شرایط جوی دارد. محدوده دمای کاری این لاستیک از -29 تا +117 درجه سانتی‌گراد است. با این حال، EPDM مقاومت کمی در برابر روغن‌ها و حلال‌های نفتی دارد و برای این موارد توصیه نمی‌شود .

متریال دیسک – انتخاب‌های متنوع:

  • کروم (Chrome): مناسب برای آب و سیالات خنثی

  • استیل 304 (CF8): مقاوم در برابر خوردگی، مناسب برای صنایع غذایی و دارویی

  • استیل 316 (CF8M): مقاومت بالا در برابر اسیدها و محیط‌های خورنده، مناسب برای صنایع شیمیایی و دریایی

طراحی بدون پین (Pin-less):

دیسک این شیر به صورت بدون پین طراحی شده است، که باعث کاهش نقاط ضعف مکانیکی و افزایش دوام و آب‌بندی بهتر می‌شود.

رنگ بدنه – پوشش اپوکسی:

بدنه شیر با رنگ اپوکسی پوشش داده شده است که مقاومت بالایی در برابر خوردگی، مواد شیمیایی و شرایط محیطی دارد. این پوشش نسبت به رنگ‌های معمولی دوام بیشتری دارد و از بدنه در برابر عوامل خورنده محافظت می‌کند.

سازگاری با فلنج‌های مختلف:

طراحی سوراخ‌های دور شیر به گونه‌ای است که با فلنج‌های استاندارد Class 150، PN10 و PN16 سازگار است، که امکان نصب آسان در سیستم‌های مختلف را فراهم می‌کند.

ضمانت آب‌بندی و کیفیت:

شیرهای VSM با رعایت استانداردهای بین‌المللی تولید می‌شوند و دارای ضمانت آب‌بندی کامل هستند. این شیرها برای استفاده روزمره در سیستم‌های آب‌رسانی، صنعتی و تأسیسات ساختمانی مناسب هستند.

برند VSM – کیفیت بالا و اقتصادی:

VSM یک برند معتبر در زمینه تولید شیرآلات صنعتی است که با تمرکز بر کیفیت بالا و قیمت مناسب، محصولات خود را مطابق با استانداردهای جهانی عرضه می‌کند. شیرهای پروانه‌ای VSM با عملکرد مطمئن و دوام بالا، گزینه‌ای اقتصادی و کارآمد برای پروژه‌های مختلف هستند.

جدول ابعاد نمونه (سایز DN100)شیر پروانه چدنی گیربکسی VSM :

سایز (DN) قطر فلنج (mm) ضخامت بدنه (mm) تعداد سوراخ قطر سوراخ (mm)
100 220 20 8 19

برای دریافت جدول کامل ابعاد در سایزهای مختلف، لطفاً با ما تماس بگیرید.

📞 تماس برای خرید شیر پروانه گیربکسی VSM :

📦 شیرپروانه گیربکسی VSM در سایت ترب (Torob) نیز موجود است.

بنیاداستیل،نمایندگی فروش شیر پروانه VSM در تهران !



‌‌‌‌‌‌
