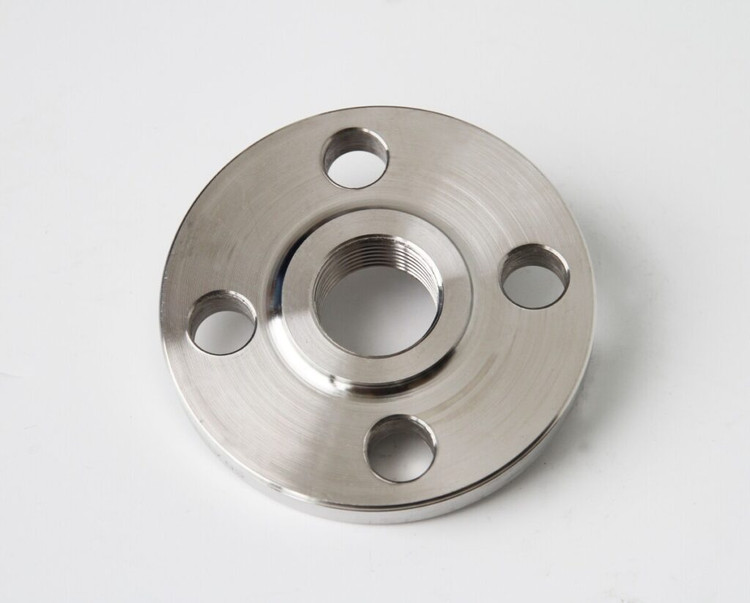

فلنج دنده استنلس استیل 304 کلاس 150

فلنج دنده استنلس استیل 304 کلاس 150

thread flange stainless steel 304,RF,class 150
برند:MELESI
سایز :
1/2"
3/4"
1"
11/4"
11/2"
2"
21/2"
3"
4"
600,000
مشخصات

آلیاژ:

304

ابعاد:

1/2 تا 4 اینچ

نوع رزوه

NPT

اتصال:

رزوه

برند :

MELESI

فشار کاری

PN16

کلاس کاری:

150 / 300

توضیحات



Threaded Stainless Steel Flange 304 RF Class 150 | NPT Thread Flange

🔹 Product Introduction

The Threaded Stainless Steel Flange 304 RF Class 150 is widely used in industries such as petrochemical, pharmaceutical, food, and HVAC systems. These flanges provide a reliable, leak-tight connection to pipes without the need for welding, making them ideal for low-pressure and non-weld environments.

Available in pressure classes 150, 300, and also in PN16 / PN40 standards, these flanges are offered under reputable global brands such as:
MELESI (Italy), FAD, VIRAJ (India), SHINSEI (Japan).

📏 Dimension Table – Class 150 / 300 and PN16 / PN40

Size (Inch) Flange OD (mm) Bore (mm) Bolt Holes Bolt Diameter Class 150 / 300 PN16 / PN40 Available
1/2" 90 21.7 4 15 ✔ ✔
3/4" 100 27.2 4 15 ✔ ✔
1" 110 34 4 15 ✔ ✔
1-1/2" 125 48 4 19 ✔ ✔
2" 150 60.3 4 19 ✔ ✔
3" 190 88.9 4–8 19–23 ✔ ✔
4" 230 114.3 8 23 ✔ ✔

📎 Complete technical datasheets and 2D drawings available via WhatsApp.

🧩 Suitable Gasket Types & Comparison

✅ Recommended Gasket Types for Threaded Flanges:

  1. Non-metallic Gaskets (Soft):

    • Materials: EPDM, PTFE, CNAF

    • Ideal for low pressure/temperature

    • Used in general water, steam, and HVAC applications

  2. Spiral Wound Gaskets:

    • Composition: Stainless + Graphite/PTFE

    • Suitable for high pressure and high temperature

    • Preferred choice in oil & gas applications

  3. PTFE Gaskets (White):

    • Excellent chemical resistance

    • Suitable for cleanroom, pharmaceutical, and food industries

⚠️ Note: Since threaded flanges are not welded, proper gasket selection is essential for leak-proof performance.

⚙️ Production Methods

How Threaded Flanges Are Manufactured:

  1. Forged Flanges (Forging):

    • High mechanical strength

    • Excellent for high-stress systems

    • More expensive but durable and reliable

  2. Cast Flanges (Casting):

    • Suitable for low-pressure systems

    • Cost-effective option

    • Used in general utilities

  3. Flanges from Plate or Round Bar (Machining):

    • Precision CNC machining

    • Great for customized or small batch production

🔩 Thread Standard – NPT / BSP

Threaded flanges are available in the following thread types:

  • NPT (National Pipe Thread) – Most common in the US and Middle East

  • BSP (British Standard Pipe) – Common in Europe and parts of Asia

➡️ Please specify your thread type when ordering.

🔍 304 vs 316 Stainless Steel – Material Comparison

Property Stainless Steel 304 Stainless Steel 316
Composition 18% Cr, 8% Ni 16% Cr, 10% Ni, 2% Mo
Corrosion Resistance Good in general environments Excellent in marine or acidic environments
Applications General-purpose, food, HVAC Pharma, chemical, marine industries
Price More economical More expensive but higher durability

📞 Contact Us & Instant Price Inquiry

💬 Click the WhatsApp Icon to get a real-time quote.

📍 Location: Tehran, Northern Khayyam St., Opposite Park-e-Shahr, Khayyam Bazaar, 1st Floor, Unit 180
📞 Phone Numbers:
021-33939659
021-33922432

📌 Threaded Stainless Steel Flange 304 Class 150 is available on [Torob Platform]

📸 Instagram: @boniad_steel
📍 Google Maps Location: View Our Store on Google Maps



نقد و بررسی

فلنج دنده‌ای استنلس استیل 304 کلاس 150 | فلنج رزوه‌ای استیل ایرانی

معرفی فلنج Threaded Flange 304 RF کلاس 150

فلنج دنده‌ای استنلس استیل 304 (Threaded Flange Stainless Steel 304, RF, Class 150) یکی از پرکاربردترین انواع فلنج استیل در صنایع پتروشیمی، دارویی، غذایی و تاسیساتی می‌باشد. این فلنج بدون نیاز به جوشکاری، توسط اتصال رزوه‌ای به لوله متصل شده و در پروژه‌هایی که امکان جوشکاری نیست یا با دمای پایین کار می‌کنند، گزینه‌ای ایده‌آل به شمار می‌رود.

این نوع فلنج با استانداردهای کلاس فشاری 150 و 300 و همچنین در استانداردهای PN16 و PN40 موجود می‌باشد. برندهای مطرح موجود در بازار شامل:
MELESI (ایتالیا)، FAD، VIRAJ (هند) و SHINSEI (ژاپن) هستند.

جدول ابعادی فلنج دنده‌ای کلاس 150 / 300 و PN16 / PN40

سایز (اینچ) قطر فلنج (mm) قطر داخلی رزوه تعداد سوراخ قطر سوراخ پیچ کلاس 150 / 300 استاندارد PN16 / PN40
1/2" 90 21.7 4 15 ✔ ✔
3/4" 100 27.2 4 15 ✔ ✔
1" 110 34 4 15 ✔ ✔
1-1/2" 125 48 4 19 ✔ ✔
2" 150 60.3 4 19 ✔ ✔
3" 190 88.9 4-8 19-23 ✔ ✔
4" 230 114.3 8 23 ✔ ✔

📌 جدول کامل‌تر و نقشه‌های فنی از طریق واتساپ قابل دریافت است.

انواع گسکت و واشر مناسب فلنج دنده‌ایاستیل  و مقایسه

✅ گسکت‌های مناسب فلنج رزوه استیل :

  1. Non-metallic Gaskets (نرم):

    • جنس: EPDM، PTFE، CNAF

    • مناسب فشار و دمای پایین، مقرون‌به‌صرفه

    • کاربرد: تأسیسات عمومی، آب و بخار سبک

  2. Spiral Wound Gaskets (مارپیچی):

    • ساختار: فلز + گرافیت یا PTFE

    • فشار و دمای بالا، آب‌بندی قوی و قابل‌اعتماد

    • انتخاب حرفه‌ای برای صنایع نفت، گاز، بخار

  3. PTFE Gasket (سفید):

    • مناسب سیالات خورنده، صنایع دارویی و غذایی

✅ نکته مهم: در فلنج‌های دنده‌ای چون اتصال بدون جوش است، انتخاب گسکت با کیفیت بالا برای جلوگیری از نشتی اهمیت دوچندان دارد.

روش‌های تولید فلنج دنده‌ای استیل

  1. فورجینگ (Forged Flange):

    • مقاومت مکانیکی بالا

    • مناسب فشار و دمای بالا

    • قیمت بالاتر ولی کیفیت عالی

  2. ریخته‌گری (Cast Flange):

    • مناسب فشار پایین

    • مقرون‌به‌صرفه

    • قابل استفاده در کاربردهای عمومی

  3. تولید از ورق یا میلگرد استیل:

    • برش CNC و ماشین‌کاری دقیق

    • برای تیراژ پایین یا سفارشی‌سازی

استاندارد رزوه فلنج Threaded

  • NPT (National Pipe Thread) – رایج‌ترین نوع رزوه در ایران و آمریکا

  • BSP (British Standard Pipe) – رزوه استاندارد اروپا و آسیا
    ✅ لطفاً هنگام سفارش، نوع رزوه مورد نظر خود را مشخص بفرمایید.

متریال 304 و 316 – مقایسه و کاربرد

مشخصه استیل 304 استیل 316
ترکیب اصلی کروم 18٪ + نیکل 8٪ کروم 16٪ + نیکل 10٪ + مولیبدن 2٪
مقاومت به خوردگی خوب در محیط‌های عادی عالی در محیط‌های اسیدی و دریایی
کاربرد عمومی، غذایی، تاسیساتی دارویی، شیمیایی، دریایی
قیمت اقتصادی‌تر گران‌تر اما با مقاومت بیشتر

📞 ارتباط با ما و استعلام قیمت فلنچ رزوه استیل

📲 برای استعلام لحظه‌ای قیمت فلنچ دنده استیل  بر روی آیکون واتساپ کلیک کنید.

📍 فروشگاه بنیاد استیل در تهران – خیابان خیام شمالی – پاساژ بزرگ خیام – طبقه اول – پلاک ۱۸۰
شماره تماس:
021-33939659
021-33922432

📌 موقعیت ما روی نقشه گوگل:
مشاهده لوکیشن فروشگاه بنیاد استیل

📦 فلنج دنده‌ای استنلس استیل 304 کلاس 150 عرضه شده در سایت ترب [Torob]

بنیاد استیل،نمایندگی فروش فلنج استیل MELESI .FAD در تهران !

📸 پیج اینستاگرام ما: @boniad_steel
