دستهبندی: شیرآلات فولادی ،چدنی و برنجی
برچسبها :
آلیاژ:: استیل
آلیاژ بدنه:: چدن داکتیل DI
دمای کاری:: 120
فشار کاری: PN16

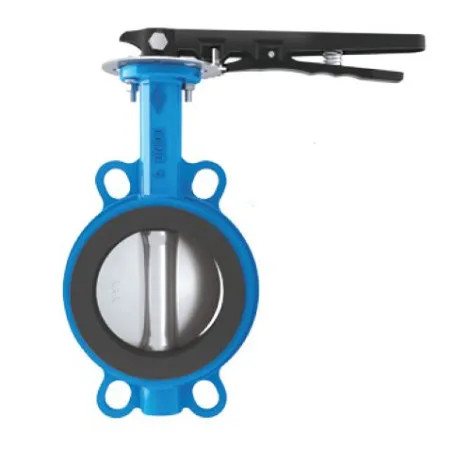

شیر پروانه ای ویفری وگ ایران(بی همتا)
wafer butterfly valve DI WogIran(Bi hamta)
برند:وگ ایران(بی همتا)
سایز :
مشخصات
آلیاژ:
استیل
آلیاژ بدنه:
چدن داکتیل DI
دمای کاری:
120
فشار کاری
PN16
برند :
وگ ایران(بی همتا)
ساخت کشور:
ایران
تیپ :
اهرمی بین فلنجی
جنس واشر :
EPDM /NBR
توضیحات
Wafer Butterfly Valve DI – WogIran (Bi Hamta)
Overview
WogIran Wafer Butterfly Valve – Bi Hamta model is designed for fluid control in pipelines used in water, wastewater, food industries, and petrochemical applications. Manufactured under strict international standards, it is available in sizes ranging from 2" to 14" and can be supplied with a lever or gearbox.
Technical Features
-
✅ Design standards: DIN EN 593, DIN 3354, API 609 Table 1, BS 5155
-
✅ Face-to-face dimensions: DIN EN 558, ISO 5752 Series 20
-
✅ Drilling pattern: EN1092-2, ISIRI 4841
-
✅ Top flange: ISO 5211 (suitable for actuator/gearbox installation)
-
✅ Final testing according to DIN EN 12266, ISO 5208
Material Specifications
| Component | Material Description |
|---|---|
| Body | Ductile iron (DIN EN 1563) or cast iron (upon request) |
| Disc (50–150mm) | Stainless Steel SS304 |
| Disc (200–300mm) | Ductile iron |
| Valve Shaft | Stainless Steel AISI 420 |
| Gearbox Shaft | Steel CK45 |
| Gearbox Housing | Ductile iron |
| Handle & Lever | Extruded Aluminum |
| Gear Handwheel | Ductile iron |
Sealing & Lining Options
-
EPDM: Suitable for water & wastewater up to 70°C
-
NBR: Suitable for oils and organic compounds up to 100°C
-
Silicone: Suitable for steam up to 180°C (upon request)
Coating & Corrosion Protection
-
Body and handle: Electrostatic powder coating
-
Disc: Corrosion-resistant coated surface
-
Long service life in industrial environments
Installation & Temperature Range
-
Installable between flanges as per:
EN1092-2 – ISO 7005 – ASME B16.1 Class 125 – ASME B16.5 Class 150 -
Max working temperature: 70°C with EPDM (higher upon request)
Dimensions Table (Sizes: 2" to 14")
نقد و بررسی
Wafer Butterfly Valve DI – WogIran (Bi Hamta)
معرفی شیر پروانهای وگ ایران (بیهمتا)
شیر پروانهای ویفری وگ ایران مدل بیهمتا، یکی از بهترین گزینهها برای کنترل جریان در خطوط انتقال آب، فاضلاب، صنایع پتروشیمی و غذایی است. این محصول با طراحی مستحکم و قابلیت نصب آسان، بهصورت اهرمی یا گیربکسی عرضه شده و در محدودهی گستردهای از سایزها از ۲ اینچ تا ۱۴ اینچ تولید میشود.
ویژگیهای فنی شیر پروانهای WogIran
-
✅ طراحی بر اساس استانداردهای DIN EN 593, DIN 3354, API 609 Table 1 و BS 5155
-
✅ فاصلهی وجه تا وجه مطابق با DIN EN 558 Series 20 و ISO 5752
-
✅ سوراخکاری مطابق با EN1092-2 و ISIRI 4841
-
✅ فلنج بالا استاندارد ISO 5211 (قابل نصب گیربکس یا محرک برقی/پنوماتیک)
-
✅ تست نهایی مطابق با EN 12266 و ISO 5208 برای تضمین عملکرد
مشخصات متریال و اجزای اصلی
| بخش | جنس |
|---|---|
| بدنه | چدن داکتیل (DIN EN 1563) یا چدن خاکستری (در صورت سفارش) |
| دیسک | از سایز ۵۰ تا ۱۵۰ فولاد زنگ نزن SS304، از سایز ۲۰۰ تا ۳۰۰ چدن داکتیل |
| شفت شیر | فولاد زنگنزن AISI 420 |
| شفت گیربکس | فولاد CK45 |
| دسته و اهرم | آلومینیوم اکسترود شده |
| پوسته گیربکس | چدن داکتیل |
| فلکه گیربکس | چدن داکتیل |
نوع آببندی و کاربرد
-
EPDM: مناسب آب و فاضلاب تا دمای ۷۰ درجه سانتیگراد
-
NBR: مناسب روغن و ترکیبات آلی تا دمای ۱۰۰ درجه سانتیگراد
-
SILICON: مناسب بخار تا دمای ۱۸۰ درجه سانتیگراد (سفارشی)
پوشش و مقاومت در برابر خوردگی
-
بدنه و دسته: پوشش پودری الکترواستاتیک باکیفیت
-
دیسک: پوشش مقاوم در برابر خوردگی
-
رنگآمیزی مطابق با استانداردهای محافظت صنعتی
محدوده نصب و دمای کاری
-
قابل نصب بین فلنجهای EN1092-2، ISO 7005، ASME B16.1 Class 125 و ASME B16.5 Class 150
-
دمای کاری نرمال با آببندی EPDM تا ۷۰°C
-
قابلیت کار در دماهای بالاتر با هماهنگی پیش از سفارش
جدول ابعاد شیر پروانهای وگ ایران (سایز ۲ تا ۱۴ اینچ)
| سایز اسمی (اینچ) | DN (میلیمتر) | قطر خارجی فلنج (mm) | تعداد سوراخ پیچ | فشار کاری (PN) | نوع آببندی |
|---|---|---|---|---|---|
| 2" | 50 | 165 | 4 | PN10 / PN16 | EPDM/NBR |
| 2½" | 65 | 185 | 4 | PN10 / PN16 | EPDM/NBR |
| 3" | 80 | 200 | 8 | PN10 / PN16 | EPDM/NBR |
| 4" | 100 | 220 | 8 | PN10 / PN16 | EPDM/NBR |
| 5" | 125 | 250 | 8 | PN10 / PN16 | EPDM/NBR |
| 6" | 150 | 285 | 8 | PN10 / PN16 | EPDM/NBR |
| 8" | 200 | 340 | 8 | PN10 / PN16 | EPDM/NBR |
| 10" | 250 | 405 | 12 | PN10 / PN16 | EPDM/NBR |
| 12" | 300 | 460 | 12 | PN10 / PN16 | EPDM/NBR |
| 14" | 350 | 520 | 16 | PN10 / PN16 | EPDM/NBR |
سوالات متداول (FAQ)درباره شیر پروانه وگ ایران:
۱. آیا این شیر برای صنایع غذایی قابل استفاده است؟
بله، به دلیل استفاده از دیسک استیل SS304 در سایزهای پایین، این شیر مناسب خطوط صنایع غذایی است.
۲. تفاوت NBR و EPDM در چیست؟
EPDM برای آب و فاضلاب مناسب است، در حالی که NBR برای محیطهای روغنی و صنعتی استفاده میشود.
۳. آیا میتوان این شیر را به گیربکس یا موتور الکتریکی مجهز کرد؟
بله، طراحی فلنج بالا مطابق ISO 5211 است و قابلیت نصب محرک دارد.
