آلیاژ بدنه::چدن داکتیل DI
ابعاد:2 الی 12 اینچ
اتصال::ویفری wafer
مدل طراحی:گیربکسی /LUG

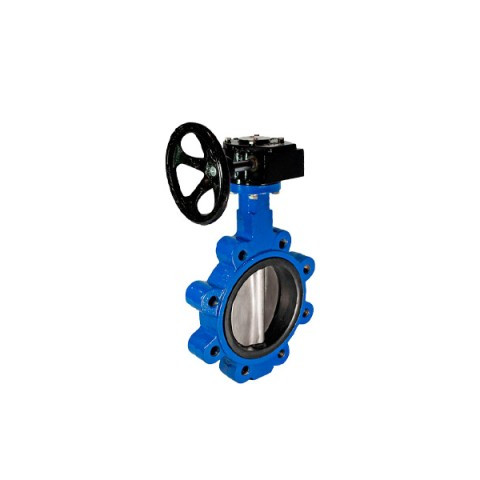

شیر پروانه لاگ گیربکسی وگ ایران(بی همتا) PN16
wafer butterfly valve gearbox WOGIRAN(Bi hamta) pn16 lug
برند:وگ ایران(بی همتا)
سایز :
مشخصات
آلیاژ بدنه:
چدن داکتیل DI
ابعاد
2 الی 12 اینچ
اتصال:
ویفری wafer
مدل طراحی
گیربکسی /LUG
ساخت کشور:
ایران
دمای کاری:
70
فشار کاری
16 بار
متریال دیسک:
کروم / استنلس استیل
توضیحات
WOGIRAN (Bi Hamta) Lug Type Gearbox Butterfly Valve PN16
Wafer Butterfly Valve with Gear Operator – Cast Iron Body – Epoxy Coated
🔹 Product Description:
The WOGIRAN lug type butterfly valve with gearbox actuator is a robust and efficient solution for fluid control in various industries. Featuring a ductile cast iron body and an epoxy-coated exterior, this valve offers durability, corrosion resistance, and precise flow control.
The butterfly design includes a central disc mounted on a shaft, operated through a manual gearbox for easy and smooth opening and closing. The gearbox is ideal for larger valve sizes, offering mechanical advantage and reducing operator effort.
This valve is equipped with a replaceable seat that ensures leak-free sealing and can also serve as a flange gasket.
🔧 Technical Features:
-
Body Material: Ductile Cast Iron (GGG40)
Advantages: high strength, excellent impact resistance, long service life. -
Coating: Electrostatic Epoxy Powder
Advantages: strong corrosion resistance, smooth surface, suitable for harsh environments. -
Disc Options: Ductile iron, stainless steel with galvanic coatings (zinc, chrome, nickel) available.
-
Sealing Seat Options:
-
EPDM: For water and wastewater, up to 70°C
-
NBR: For oil and organic compounds, up to 100°C
-
SILICON: For steam applications, up to 180°C
-
-
Gearbox Operator: Smooth, durable gearbox with handwheel, lockable from 0 to 90 degrees.
-
Installation Standard: Can be installed between flanges conforming to
EN1092-2, ISO 7005, ASME B16.1 Class 125, ASME B16.5 Class 150 -
Final Inspection & Testing:
According to DIN EN 12266, DIN 3230-3, ISO 5208
🏭 Applications:
-
Water and wastewater systems
-
HVAC and plumbing installations
-
Food and beverage industry
-
Petrochemical and chemical plants
📐 Technical Specification Table
| Size (inch) | Size (mm) | Working Pressure (bar) | Temperature Range (°C) | Face to Face (mm) | Outer Flange Diameter (mm) | Total Height with Gearbox (mm) |
|---|---|---|---|---|---|---|
| 2" | 50 | 16 | 0 to 70 / up to 180 | 43 | 165 | 250 |
| 2½" | 65 | 16 | 0 to 70 / up to 180 | 46 | 185 | 270 |
| 3" | 80 | 16 | 0 to 70 / up to 180 | 46 | 200 | 290 |
| 4" | 100 | 16 | 0 to 70 / up to 180 | 52 | 220 | 310 |
| 5" | 125 | 16 | 0 to 70 / up to 180 | 56 | 250 | 340 |
| 6" | 150 | 16 | 0 to 70 / up to 180 | 56 | 285 | 370 |
| 8" | 200 | 16 | 0 to 70 / up to 180 | 60 | 340 | 430 |
| 10" | 250 | 16 | 0 to 70 / up to 180 | 68 | 395 | 490 |
| 12" | 300 | 16 | 0 to 70 / up to 180 | 78 | 445 | 550 |
⚠️ Note: The working temperature depends on the selected seat material (EPDM/NBR/Silicone). Dimensions may slightly vary based on final design and manufacturer adjustments.
نقد و بررسی
شیر پروانهای لاگ گیربکسی وگ ایران (بیهمتا) PN16
Wafer Butterfly Valve Gearbox WOGIRAN (Bi Hamta) PN16 Lug
مشخصات فنی شیر پروانهای لاگ گیربکسی وگ ایران
-
سایزها: از 2 اینچ تا 12 اینچ
-
فشار کاری: PN16
-
نوع اتصال: لاگ (Lug Type)، قابل نصب بین فلنجهای استاندارد
-
جنس بدنه: چدن داکتیل GGG40
-
پوشش بدنه: رنگ اپوکسی با ضخامت مناسب
-
دیسک: فولاد ضد زنگ یا چدن آبکاریشده
-
شفت: پیوسته و مقاوم در برابر خوردگی
-
آببندی: لاستیک EPDM، NBR یا SILICON
-
عملگر: گیربکس دستی با عملکرد روان و قابل قفل شدن
-
مطابق با استانداردهای:
EN1092-2, ISO 7005, ASME B16.1 Class 125, ASME B16.5 Class 150
تست نهایی بر اساس DIN EN 12266, DIN 3230-3, ISO 5208
مزایای ساخت و متریال
✅ بدنه چدن داکتیل
چدن داکتیل (Ductile Iron) دارای استحکام کششی بالا، مقاومت عالی در برابر ضربه و تحمل فشار بیشتر نسبت به چدن خاکستری است. مناسب برای کاربردهای صنعتی و شرایط کاری سنگین.
✅ رنگ اپوکسی
پوشش اپوکسی مقاومت بالایی در برابر خوردگی، مواد شیمیایی و رطوبت ایجاد میکند. این پوشش باعث افزایش عمر مفید شیر در محیطهای مرطوب و خورنده میشود.
✅ گیربکس قوی و روان
استفاده از گیربکس به جای دسته اهرمی برای کنترل دقیقتر جریان بهویژه در سایزهای بالا و فشارهای کاری بیشتر، انتخابی حرفهای است.
جدول مشخصات فنی شیر پروانهای لاگ گیربکسی وگ ایران (بیهمتا)
| سایز (اینچ) | سایز (میلیمتر) | فشار کاری (bar) | دمای کاری (°C) | طول (Face to Face) (mm) | قطر خارجی فلنج (mm) | ارتفاع کلی با گیربکس (mm) |
|---|---|---|---|---|---|---|
| 2" | 50 | 16 | 0 تا 70 (EPDM) / تا 180 (SILICON) | 43 | 165 | 250 |
| 2½" | 65 | 16 | 0 تا 70 / 180 | 46 | 185 | 270 |
| 3" | 80 | 16 | 0 تا 70 / 180 | 46 | 200 | 290 |
| 4" | 100 | 16 | 0 تا 70 / 180 | 52 | 220 | 310 |
| 5" | 125 | 16 | 0 تا 70 / 180 | 56 | 250 | 340 |
| 6" | 150 | 16 | 0 تا 70 / 180 | 56 | 285 | 370 |
| 8" | 200 | 16 | 0 تا 70 / 180 | 60 | 340 | 430 |
| 10" | 250 | 16 | 0 تا 70 / 180 | 68 | 395 | 490 |
| 12" | 300 | 16 | 0 تا 70 / 180 | 78 | 445 | 550 |
✅ توضیح:
-
دمای کاری بسته به نوع لاستیک آببندی متغیر است:
-
EPDM: مناسب آب و فاضلاب، تا 70 درجه
-
NBR: مناسب روغن و ترکیبات آلی، تا 100 درجه
-
SILICON: مناسب بخار، تا 180 درجه
-
-
ابعاد ذکر شده ممکن است بسته به برند و سفارش نهایی تا حدودی متغیر باشد.
موارد مصرف
این شیر مناسب برای کاربردهای زیر است:
-
خطوط انتقال آب و فاضلاب
-
تأسیسات شهری و صنعتی
-
صنایع پتروشیمی و نفت و گاز
-
صنایع غذایی و دارویی
-
سیستمهای سرمایش و گرمایش
محدوده دمای کاری
-
EPDM: مناسب آب و فاضلاب تا 70°C
-
NBR: مناسب مواد روغنی و آلی تا 100°C
-
SILICON: مناسب بخار تا 180°C
(امکان سفارش با دمای کاری بالاتر با هماهنگی قبلی)
سوالات متداول
1. آیا این شیر قابلیت نصب بین انواع فلنجها را دارد؟
بله، طراحی لاگ آن مناسب نصب بین فلنجهای استاندارد EN، ISO و ASME است.
2. آیا گیربکس قابلیت قفل شدن دارد؟
بله، گیربکس دستی دارای قابلیت قفل شدن در موقعیت دلخواه است.
3. آیا امکان استفاده از دیسک استنلس استیل در سفارش وجود دارد؟
بله، بسته به نیاز مشتری دیسک از جنس چدن یا استنلس استیل قابل انتخاب است.
