دستهبندی: شیرآلات فولادی ،چدنی و برنجی
برچسبها :
آلیاژ:: چدن GG25
ابعاد:: 1/2" تا 6 اینچ
اتصال:: فلنج دار
فشار کاری: PN16
در حال بارگزاری...
به دلیل نوسانات ارزی برای موجودی و قیمت نهایی در واتساپ پیام دهید !!!
به دلیل نوسانات ارزی برای موجودی و قیمت نهایی در واتساپ پیام دهید !!!
در حال بارگزاری...
آلیاژ:
چدن GG25
ابعاد:
1/2" تا 6 اینچ
اتصال:
فلنج دار
فشار کاری
PN16
ساخت کشور:
ایران
برند :
آبنوس ABNOOS

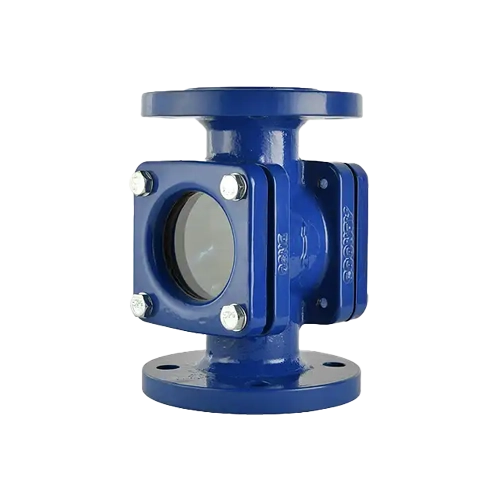

The Abnoos flanged sight glass is a reliable inline visual inspection device designed for monitoring the flow of process fluids in piping systems. Commonly used in industries such as petrochemical, power plants, water treatment, pharmaceuticals, and food processing, it allows operators to observe the fluid condition and detect system malfunctions in real time.
High-Strength GG25 Cast Iron Body
Manufactured from durable GG25 cast iron, offering excellent mechanical strength and long service life in industrial environments.
Standard Flanged Connection – PN16
Ensures secure installation and easy replacement, in compliance with DIN standards. Ideal for medium-pressure systems.
Wide Operating Temperature Range (+10°C to +250°C)
Equipped with tempered glass and reliable gaskets for thermal resistance. Optional designs available for up to 24 BAR pressure and 280°C temperature.
Customizable Window & Seals for Aggressive Media
For demanding applications, optional configurations include AISI 316 stainless steel body, borosilicate glass, and PTFE, silicon, or Viton gaskets.
Size Range: DN15 to DN200
Available in multiple sizes with detailed dimensional specifications for easy integration into your pipeline design.
| Size (DN) | Length (L) | Bolt Circle (K) | Flange Dia. (D) | Bolt Holes (O/I × n) | Weight (kg) |
|---|---|---|---|---|---|
| 15 | 130 mm | 65 mm | 95 mm | 4 × 14 mm | 3.4 kg |
| 20 | 150 mm | 75 mm | 105 mm | 4 × 14 mm | 4.1 kg |
| 25 | 160 mm | 85 mm | 115 mm | 4 × 14 mm | 5.8 kg |
| ... | ... | ... | ... | ... | ... |
| 200 | 600 mm | 295 mm | 340 mm | 8 × 23 mm | 125 kg |
| Part | Material |
|---|---|
| Body | AISI 304 / Cast Iron (GG25) |
| Gasket | Klingrit |
| Window Glass | Tempered Glass |
| Bolts | A2 Stainless Steel |
| Part | Material |
|---|---|
| Body | AISI 316 Stainless Steel |
| Gasket | PTFE / Silicon / Viton |
| Window Glass | Borosilicate Glass |
| Bolts | A4 Stainless Steel |
Can this sight glass handle aggressive or corrosive fluids?
Yes. With AISI 316 body and chemical-resistant gaskets (Viton/PTFE), it can be used for corrosive media.
Is the glass resistant to high temperature and pressure?
Standard tempered glass supports up to 250°C. Optional borosilicate glass can withstand up to 280°C and 24 bar.
Is it suitable for steam systems?
Yes, it’s compatible with most steam line conditions within its rated temperature and pressure range.
📍 Store Location on Google Maps:
View Location
Tehran, North Khayyam Street, opposite Park-e Shahr, Grand Khayyam Mall, 1st Floor, Unit 180
📞 Contact Numbers:
021-33939659
021-33922432
📲 Click here to WhatsApp us for real-time price inquiries.
🛒 This product is available on Torob
📸 Follow us on Instagram: @boniad_steel

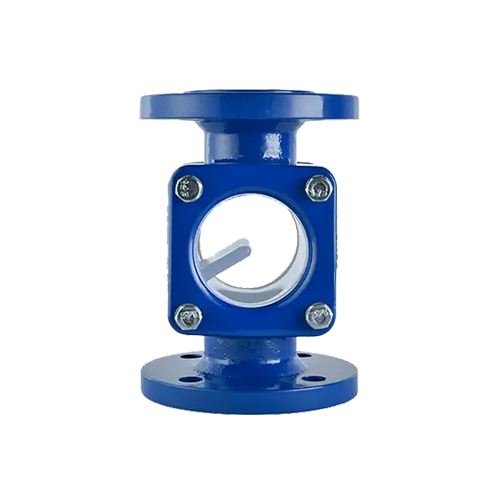

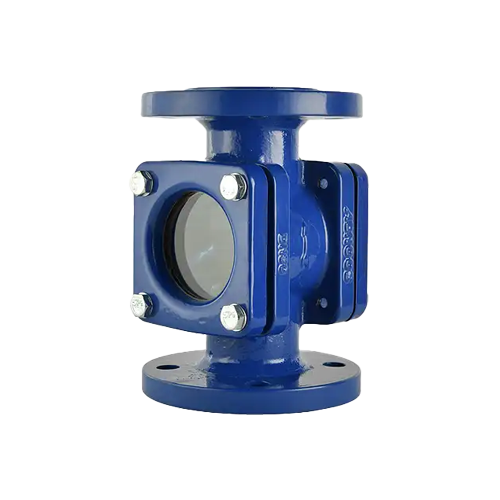

سایت گلاس فلنجی چدنی آبنوس یک تجهیز کاربردی در خطوط پایپینگ است که امکان رویت مستقیم سیال عبوری را فراهم میکند. این قطعه در صنایع مختلف مانند پتروشیمی، نیروگاهی، آب و فاضلاب، دارویی و غذایی جهت مانیتورینگ جریان سیال، بررسی کیفیت سیال و تشخیص ایرادات سیستمی کاربرد دارد.
ساخته شده از چدن با کیفیت GG25
بدنه اصلی این سایت گلاس از چدن مقاوم ساخته شده که علاوه بر استحکام بالا، در برابر تنشهای مکانیکی و شرایط محیطی صنعتی دوام قابل توجهی دارد.
اتصال فلنجی مطابق استاندارد DIN
اتصال فلنجی با فشار کاری PN16، نصب و جایگزینی آسان را فراهم میکند و از آببندی مطمئن در سیستم لولهکشی پرفشار اطمینان حاصل میشود.
محدوده دمای کاری گسترده: از +10 تا +250 درجه سانتیگراد
شیشه حرارتدیده (Tempered Glass) با گسکتهای مقاوم، این محصول را برای کاربردهای حرارتی مختلف مناسب کرده است. نسخههای سفارشی تا فشار 24 بار و دمای 280 درجه سانتیگراد نیز در دسترس هستند.
شیشه مقاوم و قابل سفارشیسازی
در نسخههای سفارشی، شیشه بوروسیلیکات (Borosilicate Glass) با گسکتهای سیلیکونی، PTFE یا وایتون برای شرایط شیمیایی خاص استفاده میشود.
در دسترس در سایزهای متنوع از DN15 تا DN200
ابعاد دقیق و جدول وزنی این محصول برای تطابق با طراحی خطوط فرآیندی ارائه شده است.
| سایز | طول کل (L) | فاصله پیچها (K) | قطر فلنج (D) | تعداد سوراخها (O/I * n) | وزن (kg) |
|---|---|---|---|---|---|
| DN15 | 130 mm | 65 mm | 95 mm | 4 × 14 mm | 3.4 kg |
| DN20 | 150 mm | 75 mm | 105 mm | 4 × 14 mm | 4.1 kg |
| DN25 | 160 mm | 85 mm | 115 mm | 4 × 14 mm | 5.8 kg |
| ... | ... | ... | ... | ... | ... |
| DN200 | 600 mm | 295 mm | 340 mm | 8 × 23 mm | 125 kg |
آیا میتوان این سایت گلاس را برای مواد شیمیایی خورنده استفاده کرد؟
بله، در نسخه سفارشی با بدنه استیل 316 و گسکت وایتون یا PTFE برای سیالات خورنده طراحی شده است.
شیشه سایت گلاس تحمل چند درجه حرارت را دارد؟
شیشه حرارتدیده استاندارد تا 250 درجه سانتیگراد و شیشه بوروسیلیکات تا 280 درجه سانتیگراد را تحمل میکند.
آیا این محصول مناسب سیستمهای بخار است؟
بله، در بازه فشار و دمای اعلامشده برای بسیاری از کاربردهای بخار صنعتی مناسب است.
