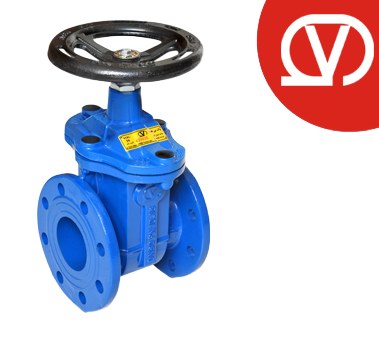

شیر فلکه کشویی زبانه لاستیکی (PN16) وگ ایران (بی همتا)
Rubber Wedge Gate Valve PN16 – Wog Iran (BI HAMTA)
Flanged Gate Valve PN16 GGG40 – OS&Y / Non-rising Stem
✅ Suitable for Water, Sewage, and Industrial Installations
The Wog Iran (BI HAMTA) rubber wedge gate valve is a reliable solution for water transmission and distribution systems, wastewater projects, and piping networks. Designed with ductile iron GGG40 body, EPDM/NBR rubber coated wedge, and epoxy coating, this gate valve ensures durability, corrosion resistance, and smooth operation.
🔧 Design & Standards
-
Wedge Type: Rubber-coated wedge according to EN 1171 / DIN 3352
-
Face to Face Length: EN 558 Series 14 (ISIR 3363 / DIN 3202 F4)
-
Stem Mechanism: Available in OS&Y (Rising Stem) and Non-rising Stem models
-
Actuation: Equipped with handwheel or underground cap (T-Key Operated)
-
Low operating torque for easy opening and closing
-
Final Testing: ISIR 3363 / EN 12266 (DIN 3230 Part 3)
-
Flange Dimensions: EN 1092-2
⚙️ Materials of Construction
-
Body, Bonnet, and Wedge: Ductile Iron EN-GJS-400 (GGG40) – EN 1563 / DIN 1693
-
Wedge Coating: EPDM / NBR based on fluid compatibility
-
Stem: Stainless Steel AISI 420 (13% Cr)
-
Stem Nut: Forged Brass (sizes 200–300 mm use ductile iron)
🎨 Coating and Corrosion Protection
-
Internal and External Coating: Epoxy Powder Coating – Electrostatic (REAL 5005)
-
Thickness: 100–200 microns
-
Highly resistant to rust, chemical exposure, and surface corrosion
📏 Technical Specifications
-
Available Sizes: From 1½" to 12"
-
Pressure Rating: PN16 (Max 16 Bar)
-
Working Temperature: Max 70°C (up to 120°C on request)
🌐 Typical Applications
-
Water transmission pipelines
-
Urban & rural water networks
-
Pump stations and treatment plants
-
Sewage systems
-
Building mechanical installations
📐 Technical Drawing & Dimensions
Contact our technical sales team or reach us via WhatsApp for detailed size and weight charts.
🛒 Instant Price Inquiry & Orders
📲 Click the WhatsApp icon on this page to receive real-time price updates.
🌍 Custom Manufacturing
Bonyad Steel can custom-produce this gate valve in China based on client-specific requirements and deliver it via air or sea shipment.
📍 Bonyad Steel Location on Google Maps
View Our Store on Google Maps
Address: 1st Floor, No. 180, Grand Khayyam Passage, North Khayyam St., Opposite Park-e Shahr, Tehran, Iran
☎ Contact Us
021-33939659
021-33922432
📱 Follow Us on Instagram:
🛍 This Product is Available on Torob Online Marketplace
Rubber Wedge Gate Valve PN16 Wog Iran is listed on Torob
❓Frequently Asked Questions (FAQ)
1. Can this valve be installed underground?
Yes, it comes with an underground cap suitable for buried installations.
2. Is it suitable for high-temperature applications?
Standard working temperature is 70°C. For special orders, up to 120°C is supported.
3. What types of fluids is it compatible with?
It is suitable for potable water, raw water, and non-corrosive fluids. Wedge coating is customizable (EPDM/NBR) based on fluid type.
شیر فلکه کشویی زبانه لاستیکی PN16 وگ ایران (بیهمتا)
Flanged Gate Valve PN16 GGG40 Wog Iran (BI HAMTA)
مناسب برای آب، فاضلاب و تأسیسات
شیر فلکه کشویی زبانه لاستیکی وگ ایران (بی همتا) یکی از پرکاربردترین شیرآلات صنعتی در سیستمهای آبرسانی، فاضلاب و تأسیسات ساختمانی و صنعتی است. این مدل با طراحی استاندارد، ساختار مقاوم از چدن داکتیل GGG40 و پوشش ضدزنگ اپوکسی، انتخابی ایدهآل برای خطوط انتقال آب، سیالات خنثی و پروژههای عمرانی و شهری میباشد.
ویژگیهای فنی شیر کشویی چدنی بی همتا Wog Iran
-
زبانه لاستیکی طبق استاندارد EN 1171 و DIN 3352 با روکش EPDM یا NBR متناسب با نوع سیال
-
استاندارد طول Face to Face: مطابق ISIR 3363 / EN 558 سری 14 (DIN 3202 F4)
-
سازوکار عملکرد: با دو مکانیزم محور صعودی-نزولی (OS&Y) و محور ثابت
-
مجهز به فلکه دستی یا کلاهک دفنی (آچار خور) برای نصب زیرزمین
-
دارای گشتاور باز و بسته شدن پایین برای کاربری آسان
-
مطابق با استاندارد تست فشار ISIR 3363 / EN 12266 (DIN 3230 Part 3)
جنس قطعات و متریال ساخت
-
بدنه، زبانه و کلاهک: چدن داکتیل GGG40 (EN-GJS-400 مطابق EN 1563 / DIN 1693)
-
محور: فولاد ضد زنگ AISI 420 با 13% کروم
-
مهره محور: برنج فورجشده (سایزهای 200 تا 300 با چدن داکتیل)
-
روکش زبانه: EPDM یا NBR متناسب با نوع سیال
پوشش ضد زنگ و مقاومت در برابر خوردگی
-
رنگ اپوکسی پودری الکترواستاتیک REAL 5005
-
ضخامت پوشش داخلی و خارجی: 100 تا 200 میکرومتر
-
مقاوم در برابر خوردگی، پوسیدگی و رسوب در محیطهای مرطوب و اسیدی ملایم
ابعاد، فشار و دمای کاری شیر فلکه کشویی چدنی وگ ایران
-
سایزها: از 1/2 1 اینچ تا 12 اینچ
-
فشار کاری: PN16 (تا 16 بار)
-
حداکثر دمای کاری: 70 درجه سانتیگراد
-
در صورت سفارش: تا 120 درجه سانتیگراد
کاربردها:
-
خطوط انتقال آب شهری و روستایی
-
ایستگاههای پمپاژ و شبکههای توزیع
-
تصفیهخانهها و پروژههای فاضلاب
-
تأسیسات مکانیکی و صنعتی
📐 جدول مشخصات فنی و ابعاد
لطفاً جهت دریافت جدول کامل ابعاد و وزنها، با پشتیبانی فروشگاه تماس بگیرید یا از طریق واتساپ استعلام لحظهای دریافت نمایید.
📦 استعلام قیمت و ثبت سفارش:
📲 برای استعلام لحظهای قیمت بر روی آیکون واتساپ در همین صفحه کلیک کنید.
🏭 سفارشسازی محصول
فروشگاه بنیاد استیل آمادگی دارد شیر فلکه کشویی زبانه لاستیکی وگ ایران (بیهمتا) را با مشخصات خاص مشتری به صورت سفارشی تولید و ارسال کند.
📌 لوکیشن فروشگاه بنیاد استیل در گوگلمپ:
مشاهده موقعیت فروشگاه در گوگلمپ
بنیاداستیل ،نمایندگی فروش شیرآلات چدنی وگ ایران (بی همتا) در بازار تهران !
آدرس: تهران، خیابان خیام شمالی، روبروی پارک شهر، پاساژ بزرگ خیام، طبقه اول، پلاک ۱۸۰
☎ اطلاعات تماس فروشگاه بنیاد استیل:
021-33939659
021-33922432
📱 لینک اینستاگرام فروشگاه بنیاد استیل:
📌 این محصول در سایت ترب نیز عرضه شده است:
شیر فلکه کشویی زبانه لاستیکی وگ ایران (بی همتا) عرضه شده در سایت ترب Torob
❓سوالات متداول (FAQ)
1. آیا این شیر کشویی مناسب برای دفن در زیرزمین است؟
بله، مدل دارای کلاهک دفنی بوده و مناسب برای نصب زیر سطح زمین میباشد.
2. آیا قابلیت تحمل دمای بالا را دارد؟
بله، به صورت پیشفرض تا 70 درجه و با سفارش خاص تا 120 درجه سانتیگراد.
3. برای چه سیالاتی مناسب است؟
آب خام، آب آشامیدنی، فاضلاب و سیالات غیرخورنده. با روکش EPDM یا NBR متناسب با سیال.
