دستهبندی: اتصالات دنده استنلس استیل
برچسبها :
آلیاژ:: 304
ساخت کشور:: ایران
کلاس کاری:: 150
نوع دنده: NPT-BSPT

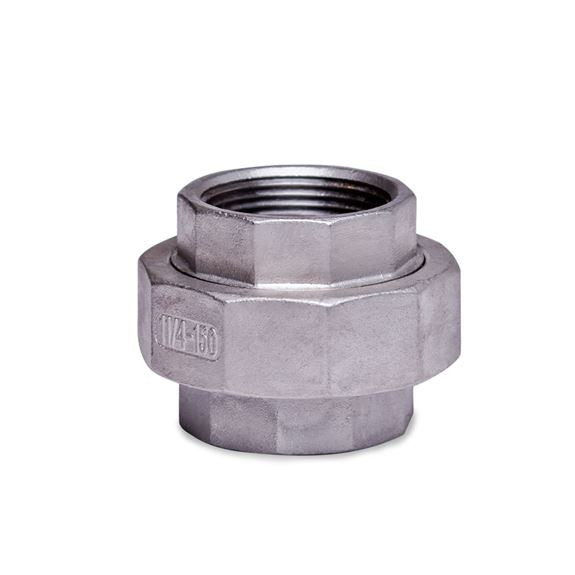

مهره ماسوره استیل 304 ایرانی رزوه ای
union stainless steel npt 304 class150
برند:ایرانی
سایز :
مشخصات
آلیاژ:
304
ساخت کشور:
ایران
کلاس کاری:
150
نوع دنده
NPT-BSPT
اتصال:
دنده داخل
آببند
فلز به فلز conical
توضیحات
Iranian Stainless Steel 304 Union NPT/BSPT Threaded | Class 150
The Iranian stainless steel 304 union (threaded) is a highly reliable fitting used for connecting pipes or components in stainless steel piping systems. Manufactured locally with precision CNC machining and investment casting, this union ensures outstanding strength, dimensional accuracy, and durability.
Available in sizes 1/2" to 3", this fitting features metal-to-metal sealing for superior leak-proof performance and supports both NPT and BSPT thread standards.
Key Features:
-
Material: Stainless Steel 304 (SS304)
-
Manufacturing Method: Investment Casting + CNC Machining
-
Thread Type:
-
NPT (National Pipe Thread)
-
BSPT (British Standard Pipe Tapered)
-
-
Sealing Type: Metal to Metal
-
Pressure Rating: Class 150
-
Temperature Range: -20°C to +200°C
-
Size Range: 1/2" to 3"
What is Investment Casting?
Investment casting, also known as lost-wax casting, is a process where a wax model is coated with a ceramic material. Once the ceramic is hardened, the wax is melted out and molten stainless steel is poured into the mold. This technique delivers fittings with high dimensional accuracy, smooth surface finishes, and improved mechanical properties compared to traditional casting.
Standard Dimensions and Pressure Ratings:
| Size (Inch) | Diameter (mm) | Working Pressure (Bar) | Temperature Range (°C) |
|---|---|---|---|
| 1/2" | 21.3 | 19 | -20 to +200 |
| 3/4" | 26.7 | 19 | -20 to +200 |
| 1" | 33.4 | 19 | -20 to +200 |
| 1-1/4" | 42.2 | 19 | -20 to +200 |
| 1-1/2" | 48.3 | 19 | -20 to +200 |
| 2" | 60.3 | 19 | -20 to +200 |
| 2-1/2" | 76.1 | 19 | -20 to +200 |
| 3" | 88.9 | 19 | -20 to +200 |
📌 Note: Pressure rating is equivalent to ANSI B16.5 Class 150.
Frequently Asked Questions (FAQ)
1. Is this union suitable for food and pharmaceutical industries?
Yes, stainless steel 304 unions are generally suitable for certain food and pharmaceutical applications. However, for highly hygienic environments, stainless steel 316 is typically recommended.
2. What is the difference between NPT and BSPT threads?
NPT threads are based on the American standard with a 60° angle, while BSPT threads follow the British standard with a 55° angle. The correct thread type should be selected depending on the country and project specifications.
3. Can custom sizes or special requirements be manufactured?
Yes, at Bonyad Steel, we can manufacture customized stainless steel 304 unions based on specific customer requirements.
📲 For instant price inquiry, click on the WhatsApp icon on this page.
🛒 Iranian Stainless Steel 304 Union is available on Torob.
📍 Visit our location on Google Maps
📞 Contact Us:
+98-21-33939659
+98-21-33922432
📸 Follow us on Instagram: @boniad_steel
نقد و بررسی
مهره ماسوره استیل 304 ایرانی رزوه ای | Union Stainless Steel NPT/BSPT 304 Class150
مهره ماسوره استیل 304 رزوه ای ایرانی یکی از پرکاربردترین اتصالات در صنایع مختلف میباشد که برای اتصال دو لوله یا قطعه در سیستمهای استنلس استیل استفاده میشود. این محصول از سایز 1/2 اینچ تا 3 اینچ تولید شده و با بالاترین دقت توسط ماشینآلات CNC رزوهکاری شده است.
مهره ماسوره استیل ارائهشده در فروشگاه بنیاد استیل با استفاده از روش ریختهگری دقیق (Precision Casting) تولید میشود که این فرآیند باعث میشود محصول نهایی دارای دقت ابعادی بالا، سطحی صاف، و مقاومت مکانیکی مطلوب باشد.
ویژگیهای مهره ماسوره استیل 304 ایرانی رزوه ای:
-
جنس: استنلس استیل 304 (SS304)
-
روش تولید: ریختهگری دقیق و ماشینکاری CNC
-
نوع رزوه:
-
NPT (National Pipe Thread)
-
BSPT (British Standard Pipe Tapered)
-
-
آببندی: فلز به فلز (Metal to Metal Sealing)
-
فشار کاری: Class 150
-
محدوده دمای کاری: از -20 درجه سانتیگراد تا +200 درجه سانتیگراد
-
سایزبندی: 1/2 اینچ تا 3 اینچ
توضیح درباره روش ریختهگری دقیق (Precision Casting):
ریختهگری دقیق یا "Investment Casting" روشی است که در آن الگوی مومی ساخته میشود و سپس در مواد سرامیکی پوشیده شده تا قالب سختی ایجاد شود. با ذوب موم و ریختن فلز مذاب در قالب سرامیکی، قطعهای با دقت بالا و سطح پرداختشده تولید میشود. این روش در تولید قطعات حساس و مستحکم مثل اتصالات استنلس استیل به کار میرود و نتایجی با کیفیت بالاتر نسبت به ریختهگری معمولی دارد.
جدول استاندارد مهره ماسوره استیل 304 ایرانی رزوه ای:
| سایز (اینچ) | قطر (mm) | فشار کاری (Bar) | محدوده دمای کاری (°C) |
|---|---|---|---|
| 1/2" | 21.3 | 19 | -20 تا +200 |
| 3/4" | 26.7 | 19 | -20 تا +200 |
| 1" | 33.4 | 19 | -20 تا +200 |
| 1-1/4" | 42.2 | 19 | -20 تا +200 |
| 1-1/2" | 48.3 | 19 | -20 تا +200 |
| 2" | 60.3 | 19 | -20 تا +200 |
| 2-1/2" | 76.1 | 19 | -20 تا +200 |
| 3" | 88.9 | 19 |
-20 تا +200
|
📌 توجه: فشار کاری این اتصالات معادل Class 150 مطابق با استاندارد ANSI B16.5 میباشد.
Detailed Technical Dimensions for Stainless Steel 304 Union (Threaded Class 150)
| Nominal Size (Inch) | Thread Diameter (mm) | Overall Length (mm) | Approx. Weight (kg) | Working Pressure (Bar) | Temperature Range (°C) |
|---|---|---|---|---|---|
| 1/2" | 21.3 | 65 | 0.25 | 19 | -20 to +200 |
| 3/4" | 26.7 | 70 | 0.35 | 19 | -20 to +200 |
| 1" | 33.4 | 78 | 0.45 | 19 | -20 to +200 |
| 1-1/4" | 42.2 | 88 | 0.70 | 19 | -20 to +200 |
| 1-1/2" | 48.3 | 95 | 0.90 | 19 | -20 to +200 |
| 2" | 60.3 | 108 | 1.35 | 19 | -20 to +200 |
| 2-1/2" | 76.1 | 128 | 2.00 | 19 | -20 to +200 |
| 3" | 88.9 | 145 | 2.80 | 19 | -20 to +200 |
نکات:
-
Overall Length: مجموع طول اتصال پس از بسته شدن دو سر رزوه.
-
Weight: وزن تقریبی یک عدد مهره ماسوره استیل 304.
-
Pressure Rating: طبق استاندارد کلاس 150، معادل حدود 19 بار فشار کاری.
-
Temperature: محدوده دمای کاری -20 تا +200 درجه سانتیگراد.
سوالات متداول (FAQ)
1. آیا مهره ماسوره استیل 304 ایرانی مناسب صنایع غذایی و دارویی است؟
بله، با توجه به جنس استنلس استیل 304 و کیفیت سطح بالای تولید، این مهره ماسوره میتواند در برخی کاربردهای صنایع غذایی و دارویی استفاده شود؛ البته برای کاربردهای کاملاً بهداشتی، معمولاً استیل 316 توصیه میشود.
2. چه تفاوتی بین رزوه NPT و BSPT وجود دارد؟
رزوه NPT بر پایه استاندارد آمریکایی و با زاویه 60 درجه است؛ در حالی که رزوه BSPT مربوط به استاندارد بریتانیایی با زاویه 55 درجه میباشد. بسته به نوع پروژه و کشور مصرفکننده، انتخاب رزوه اهمیت زیادی دارد.
3. آیا امکان تولید سایزهای خاص یا سفارشی وجود دارد؟
بله، فروشگاه بنیاد استیل آمادگی دارد تا بر اساس سفارش مشتری، مهره ماسوره استیل 304 را با مشخصات خاص به صورت سفارشی تولید و عرضه کند.
📲 برای استعلام لحظهای قیمت بر روی آیکون واتساپ در همین صفحه کلیک کنید.
🛒 مهره ماسوره استیل 304 ایرانی رزوه ای عرضه شده در سایت ترب (Torob).
📍 آدرس فروشگاه بنیاد استیل روی گوگل مپ
📞 شماره تماس:
021-33939659
021-33922432
📸 صفحه اینستاگرام ما: @boniad_steel
