دستهبندی: شیرآلات فلنج دار استنلس استیل
برچسبها :
آلیاژ:: 304 - CF8
اتصال:: فلنجی
آلیاژ بدنه:: استیل 304
تیپ :: دروازه ای

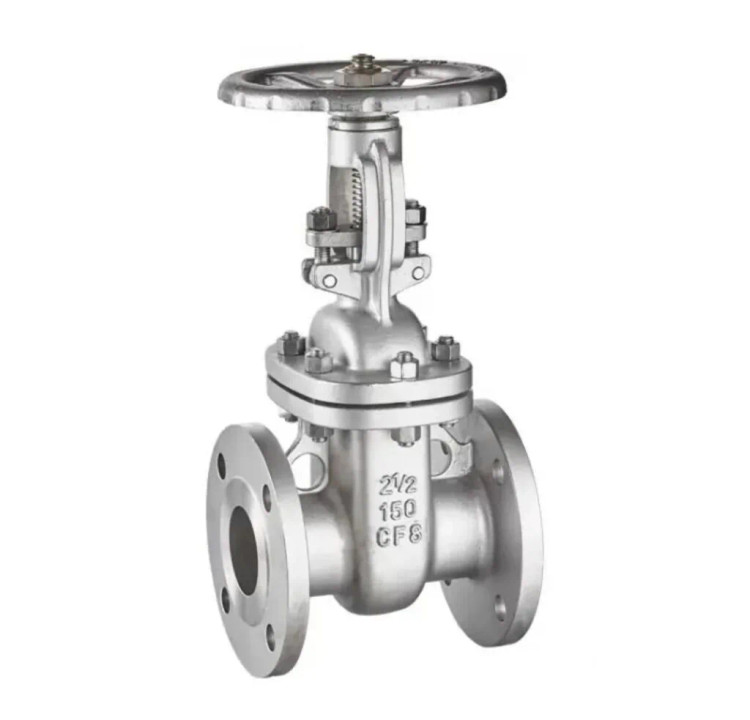

شیر کشویی فلنج دار استنلس استیل NIPPON -کلاس 150-304
flanged gate valve class 150 CF8,
برند:NIPPON
سایز :
مشخصات
آلیاژ:
304 - CF8
اتصال:
فلنجی
آلیاژ بدنه:
استیل 304
تیپ :
دروازه ای
دمای کاری:
180
ساخت کشور:
چین
کلاس کاری:
150
توضیحات
Flanged Gate Valve – Stainless Steel 304 (CF8) – Class 150 – NIPPON – API 600
✅ Product Description
The NIPPON flanged gate valve, manufactured from CF8 stainless steel (equivalent to SS304) and designed in accordance with the API 600 standard, is an essential component for industrial pipelines handling water, steam, oil, and mild chemicals. This valve provides full bore, low-pressure drop operation and is widely used in chemical, pharmaceutical, food, petrochemical, and oil & gas applications.
🔧 Key Features
-
Body & Bonnet Material: Stainless Steel 304 (CF8)
-
Design Standard: API 600
-
Connection Type: Flanged – ANSI Class 150
-
Size Range: ½ inch to 8 inch
-
Country of Origin: China
-
Working Medium: Water, Steam, Chemical Fluids, Oil
-
Working Temperature: -20°C to +200°C
-
Working Pressure: 16 bar (Class 150)
📊 Technical Specifications
| Size (inch) | Working Pressure (bar) | Working Temp (°C) | Approx. Weight (kg) | Flange Standard |
|---|---|---|---|---|
| ½" | 16 | -20 to +200 | 3 | ANSI B16.5 150# |
| 1" | 16 | -20 to +200 | 4.5 | ANSI B16.5 150# |
| 2" | 16 | -20 to +200 | 7.5 | ANSI B16.5 150# |
| 4" | 16 | -20 to +200 | 15 | ANSI B16.5 150# |
| 6" | 16 | -20 to +200 | 28 | ANSI B16.5 150# |
| 8" | 16 | -20 to +200 | 42 | ANSI B16.5 150# |
📘 About API 600 Standard
API 600 is a globally recognized standard for gate valves used in oil and gas applications. It defines valve design parameters such as wall thickness, seat type, face-to-face dimensions, pressure testing, and materials. API 600 valves are known for reliability, durability, and high performance under demanding conditions.
🔩 Flange Drilling Dimensions – ANSI Class 150
| Size | Bolt Holes | Hole Diameter (mm) | Bolt Size | Flange OD (mm) |
|---|---|---|---|---|
| 1" | 4 | 18 | M16 | 108 |
| 2" | 4 | 18 | M16 | 152 |
| 4" | 8 | 18 | M16 | 229 |
| 6" | 8 | 22 | M20 | 279 |
| 8" | 8 | 22 | M20 | 343 |
🧪 304 vs. 304L vs. 316 Stainless Steel – Comparison
-
304 (CF8): The most commonly used stainless steel offering good corrosion resistance for general-purpose applications.
-
304L: A low-carbon version of 304, providing better resistance to intergranular corrosion, especially after welding.
-
316 (CF8M): Contains molybdenum for superior resistance to chlorides and harsh chemicals. Ideal for marine, pharmaceutical, and food-grade applications.
⚙️ Gate Valve vs. Globe Valve (Needle Type) – Key Differences
| Feature | Gate Valve (Flanged) | Globe Valve (Flanged) |
|---|---|---|
| Flow Control | On/Off (full open/close) | Precise flow control |
| Flow Resistance | Minimal (full bore) | Moderate to high (due to flow path) |
| Application | Isolation of flow | Regulation and throttling |
| Cost | Generally more affordable | More expensive due to internal design |
❓ Frequently Asked Questions (FAQ)
1. Is this valve suitable for steam service?
Yes, the CF8 gate valve is rated for up to 200°C and is suitable for steam and hot water lines.
2. What's the difference between CF8 and CF8M?
CF8 is equivalent to SS304, while CF8M is equivalent to SS316 and provides better resistance to chemical corrosion.
3. Can I use this valve in high-pressure systems?
This valve is rated for Class 150 (up to 16 bar). For higher pressures, consider Class 300 or Class 600 models.
📍 Store Location – Bonyad Steel
Tehran, Khayyam Shomali Street, Opposite Park-e-Shahr, Grand Khayyam Mall, 1st Floor, Unit 180
📌 View on Google Maps
📞 Contact Bonyad Steel
📱 Phone:
021-33939659
021-33922432
📲 For real-time price inquiries, click on this WhatsApp link.
🛍 This product is also available on Torob.ir
📸 Follow us on Instagram: @boniad_steel
نقد و بررسی
شیر کشویی فلنج دار استنلس استیل NIPPON کلاس 150 – 304 CF8
Flanged Gate Valve Class 150 Stainless Steel CF8 – API600
معرفی شیر کشویی استنلس استیل نپون کلاس 150
شیر کشویی فلنج دار استنلس استیل NIPPON کلاس 150 با متریال CF8 (معادل استیل 304)، یکی از پرکاربردترین شیرآلات صنعتی در خطوط انتقال سیالات مختلف از جمله آب، بخار، روغن، مواد شیمیایی و سیالات خورنده در صنایع دارویی، غذایی، پتروشیمی و نفت و گاز است. این مدل شیر گیت ولو طبق استاندارد API600 طراحی و تولید شده و بهصورت فلنجدار بوده که اتصال آن با فلنج کلاس 150 ANSI انجام میشود.
ویژگیهای کلیدی:
-
جنس بدنه و درپوش: استنلس استیل 304 (CF8)
-
استاندارد طراحی: API 600
-
اتصال: فلنج دار – کلاس 150
-
سایزبندی: از ½ اینچ تا 8 اینچ
-
کشور سازنده: چین
-
مناسب برای سیالات خورنده، دما و فشار متوسط
-
سایر برند های های شیر فلکه کشویی استیل اعم از : کیتز KITZ , VELََAN ولان موجود میباشد.
جدول مشخصات فنی شیر کشویی فلنجی کلاس 150 استنلس استیل
| سایز (اینچ) | فشار کاری (بار) | دمای کاری (°C) | وزن تقریبی (kg) | استاندارد فلنج |
|---|---|---|---|---|
| ½ | 16 | -20 تا +200 | 3 | ANSI B16.5 150# |
| 1 | 16 | -20 تا +200 | 4.5 | ANSI B16.5 150# |
| 2 | 16 | -20 تا +200 | 7.5 | ANSI B16.5 150# |
| 4 | 16 | -20 تا +200 | 15 | ANSI B16.5 150# |
| 6 | 16 | -20 تا +200 | 28 | ANSI B16.5 150# |
| 8 | 16 | -20 تا +200 | 42 | ANSI B16.5 150# |
🔍 معرفی استاندارد API600
استاندارد API 600 مربوط به شیرهای کشویی صنعتی فولادی است که در صنایع نفت و گاز و پتروشیمی مورد استفاده قرار میگیرند. این استاندارد شامل مواردی چون نوع طراحی بدنه، ضخامت، نوع نشیمنگاه (Seat)، نوع آببندی، جنس متریال و الزامات تست فشار میباشد. شیرهای طراحیشده بر اساس API600 از نظر کیفیت ساخت و تحمل فشار اطمینان بیشتری دارند.
📐 جدول سوراخکاری فلنج کلاس 150
مطابق با استاندارد ANSI B16.5، فلنجهای کلاس 150 دارای الگوی سوراخ مشخصی هستند که در جدول زیر آمده است:
| سایز | تعداد سوراخ | قطر سوراخ (mm) | قطر پیچ (mm) | قطر فلنج کلی (mm) |
|---|---|---|---|---|
| 1" | 4 | 18 | M16 | 108 |
| 2" | 4 | 18 | M16 | 152 |
| 4" | 8 | 18 | M16 | 229 |
| 6" | 8 | 22 | M20 | 279 |
| 8" | 8 | 22 | M20 | 343 |
🧪 تفاوت متریال 304، 304L و 316 در شیرآلات استنلس استیل
-
304 (CF8): پرکاربردترین نوع استنلس استیل با مقاومت مناسب در برابر خوردگی و زنگزدگی. مناسب برای اغلب سیالات صنعتی.
-
304L: نوع کمکربن 304 که در برابر خوردگی بیندانهای مقاومت بهتری دارد. مناسب برای جوشکاری بدون افت خواص مکانیکی.
-
316 (CF8M): دارای عنصر مولیبدن که مقاومت بسیار بالاتری در برابر اسیدها و محیطهای شیمیایی دارد. انتخاب مناسب برای صنایع دارویی و دریایی.
⚖️ تفاوت شیر کشویی فلنجی با شیر سوزنی فلنجی
| ویژگی | شیر کشویی فلنجی | شیر سوزنی فلنجی |
|---|---|---|
| نوع جریان | عبور کامل جریان | جریان قابل کنترل دقیق |
| کاربری | قطع و وصل سریع جریان | کنترل دقیق دبی و فشار |
| افت فشار | بسیار کم | نسبتاً زیاد |
| مناسب برای | قطع و وصل سیال | تنظیم جریان و دبی |
| قیمت | اقتصادیتر | گرانتر به دلیل طراحی حساستر |
❓ سوالات متداول (FAQ)
1. آیا شیر کشویی فلنجی NIPPON برای بخار مناسب است؟
بله، با توجه به متریال CF8 و طراحی طبق API600، این شیر برای بخار با دمای حداکثر 200 درجه سانتیگراد مناسب است.
2. تفاوت بین CF8 و CF8M چیست؟
CF8 معادل 304 استنلس استیل است، در حالی که CF8M معادل 316 است و مقاومت به خوردگی بالاتری دارد.
3. آیا شیر فلنجی کلاس 150 برای فشار بالا مناسب است؟
کلاس 150 برای فشارهای تا 16 بار مناسب است. برای فشارهای بالاتر باید از کلاس 300 یا بالاتر استفاده کرد.
