دستهبندی: شیرآلات فلنج دار استنلس استیل
برچسبها :
آلیاژ:: 304- CF8
آلیاژ بدنه:: استنلس استیل 304
ابعاد:: 1/2" تا 8 اینچ
برند :: KITZ-NIPPON-VELAN-PK-NEW WAY

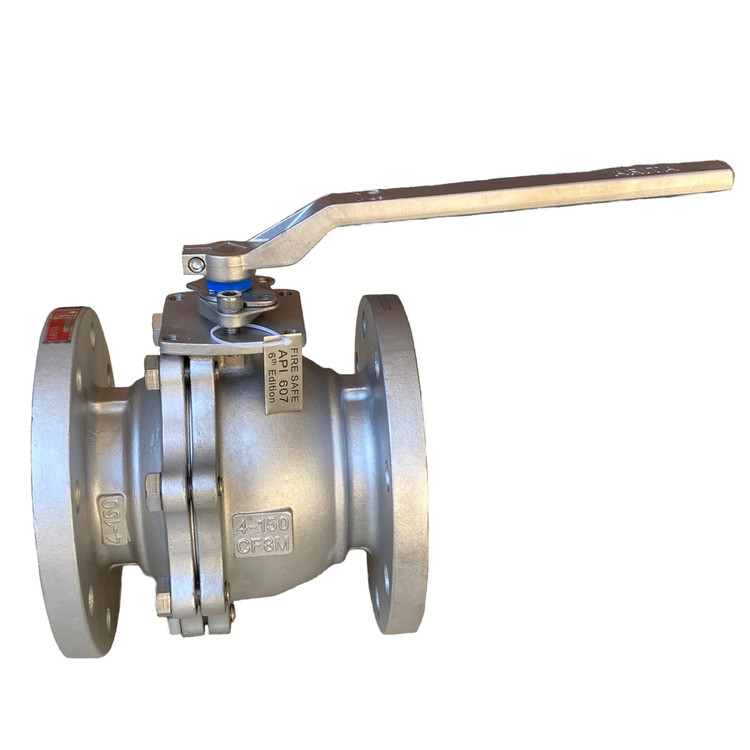

شیر توپی فلنج دار304 -کلاس 150 - KITZ
flanged ball valve KITZ CF8 #150
برند:کیتز KITZ
سایز :
مشخصات
آلیاژ:
304- CF8
آلیاژ بدنه:
استنلس استیل 304
ابعاد:
1/2" تا 8 اینچ
برند :
KITZ-NIPPON-VELAN-PK-NEW WAY
ساخت کشور:
china
آببند
PTFE
فشارکاری:
کلاس 150
توضیحات
Flanged Ball Valve KITZ CF8 Class 150 | Stainless Steel 304 Ball Valve
KITZ flanged ball valve CF8 class 150 is a high-quality industrial valve made from stainless steel 304 (CF8) with ANSI B16.5 flange connections. This valve is widely used for water, steam, light chemicals, and general-purpose fluid handling in various industries.
✅ Technical Specifications
| Parameter | Details |
|---|---|
| Product Type | Flanged Ball Valve |
| Material | CF8 (Equivalent to Stainless Steel 304) |
| Connection | ANSI B16.5 Class 150 Flange |
| Size Range | 1/2" to 8" |
| Pressure Rating | Class 150 (up to 285 psi / 19.6 bar) |
| Temperature Range | -29°C to +400°C |
| Design Feature | Full Bore, Blow-out Proof Stem |
| Standards | ANSI, ASME, API |
| Application | Water, Steam, Air, Light Chemicals |
⚙️ Temperature vs Pressure Table – Class 150 (SS304/CF8)
| Temperature (°C) | Max Working Pressure (bar) |
|---|---|
| -29 to 38 | 19.6 |
| 50 | 18.8 |
| 100 | 17.0 |
| 150 | 15.1 |
| 200 | 13.2 |
| 250 | 11.2 |
| 300 | 9.2 |
| 350 | 7.3 |
| 400 | 5.4 |
🔄 Difference Between CF8 and SS304
-
CF8 is the cast version of stainless steel 304, as per ASTM A351.
-
Both materials have almost the same chemical composition, mainly:
-
Chromium (18-20%)
-
Nickel (8-11%)
-
🧪 Chemical Composition of SS304 / CF8
| Element | Percentage |
|---|---|
| Cr | 18-20% |
| Ni | 8-11% |
| C | ≤ 0.08% |
| Mn | ≤ 2.00% |
| Si | ≤ 1.00% |
✅ Compatible and Incompatible Fluids
✔️ Recommended for:
-
Water (industrial & potable)
-
Steam (low to medium pressure)
-
Compressed air
-
Neutral oils
-
Light chemicals
❌ Avoid using with:
-
Hydrochloric Acid
-
Sulfuric/Nitric Acid
-
Seawater or high salinity fluids
⚖️ Comparison: SS304 vs SS316 in Valves
| Feature | SS304 (CF8) | SS316 (CF8M) |
|---|---|---|
| Alloy Content | Cr 18%, Ni 8% | Cr 16%, Ni 10%, Mo 2% |
| Corrosion Resistance | Moderate | Excellent – ideal for chlorides, acids |
| Cost | Lower | Higher |
🔍 FAQ – Frequently Asked Questions
Q1: Can this valve be used for steam lines?
Yes, for low and medium-pressure steam applications.
Q2: What is the difference between Class 150 and PN16?
Class 150 follows ANSI standards; PN16 is metric-based (EN). Both are similar in pressure ratings (~16 bar) but differ in flange dimensions.
Q3: Is CF8 suitable for drinking water?
Yes, CF8 (SS304) is safe for potable water if inner surfaces are properly cleaned/polished.
🔰 Available Brands:
-
KITZ – Japan (Original)
-
Nippon
-
PK
-
New Way
📍 Store Location:
Bonyad Steel on Google Maps
📲 Click to message on WhatsApp
📞 Contact Numbers:
021-33939659
021-33922432
🛒 Available on Torob
📸 Follow us on Instagram: @boniad_steel
نقد و بررسی
شیر توپی فلنج دار 304 کلاس 150 برند KITZ | Flanged Ball Valve KITZ CF8 #150
معرفی شیر بال ولو فلنجدار KITZ مدل CF8 کلاس 150
شیر توپی فلنجدار استنلس استیل 304 برند KITZ ژاپن، از سری محصولات باکیفیت برای استفاده در خطوط انتقال سیالات صنعتی، شیمیایی و بهداشتی است. این شیر با بدنه استنلس استیل CF8 (معادل 304) و طراحی فلنج مطابق استاندارد ANSI B16.5 کلاس 150 تولید شده و از سایز 1/2 اینچ تا 8 اینچ قابل تأمین میباشد.
مشخصات فنی شیر توپی کلاس 150 استیل CF8
| مشخصه | مقدار / توضیحات |
|---|---|
| برند | KITZ (کیتز ژاپن) |
| نوع اتصال | فلنجدار (Flanged) |
| سایز موجود | از 1/2 اینچ تا 8 اینچ |
| جنس بدنه | CF8 (معادل استنلس استیل 304) |
| استاندارد فلنج | ANSI B16.5 Class 150 |
| فشار کاری | تا 19 بار در دمای اتاق |
| دمای کاری | تا حدود 200 درجه سانتیگراد |
| نوع توپی | Full Bore / توپی کامل |
| کاربرد | خطوط انتقال آب، بخار، هوا، مواد شیمیایی سبک |
استاندارد ANSI B16.5 و کلاس فشاری 150 چیست؟
ANSI B16.5 یکی از مهمترین استانداردهای اتصال فلنجها در صنایع نفت، گاز و پتروشیمی است.
در این استاندارد، کلاس 150 (Class 150) به حداکثر فشار قابلتحمل فلنجها در دمای مشخص اشاره دارد. بهعنوان مثال در دمای اتاق، فلنج کلاس 150 میتواند تا حدود 19 بار فشار را تحمل کند.
تفاوت کلاس 150 و PN16 چیست؟
-
Class 150 یک استاندارد آمریکایی (ANSI) است، در حالیکه PN16 یک استاندارد اروپایی (EN) میباشد.
-
از نظر فشار اسمی در دمای اتاق، تقریباً معادل هم هستند (15-16 بار)، اما ابعاد سوراخکاری و فاصله پیچهای فلنج در این دو متفاوت است.
تفاوت بین CF8 و 304 چیست؟
-
CF8 نام ریختهگری آلیاژ فولاد ضدزنگ مطابق ASTM A351 میباشد، که معادل استیل 304 نوردی است.
-
ترکیب شیمیایی هر دو تقریباً یکسان است و شامل حدود 18% کروم و 8% نیکل میباشد.
جدول ابعاد و فشار کاری شیر توپی فلنج دار کلاس 150
| سایز (اینچ) | قطر داخلی (mm) | فاصله فلنج تا فلنج (mm) | تعداد سوراخ فلنج | فشار کاری (bar) |
|---|---|---|---|---|
| 1/2 | 15 | 108 | 4 | 19 |
| 1 | 25 | 127 | 4 | 19 |
| 2 | 50 | 178 | 4 | 19 |
| 3 | 80 | 190 | 8 | 19 |
| 4 | 100 | 229 | 8 | 19 |
| 6 | 150 | 394 | 8 | 19 |
| 8 | 200 | 457 | 8 | 19 |
تفاوت متریال 304 و 316 در شیر بال ولو استیل فلنج دار کیتز
| ویژگی | 304 | 316 |
|---|---|---|
| عناصر آلیاژی | کروم 18%، نیکل 8% | کروم 16%، نیکل 10%، مولیبدن 2% |
| مقاومت به خوردگی | مناسب برای اغلب سیالات صنعتی | مقاومتر در برابر اسیدها و آبنمک |
| قیمت | مقرونبهصرفهتر | گرانتر |
مشخصات شیمیایی متریال 304 (CF8)
| عنصر | درصد تقریبی |
|---|---|
| کروم (Cr) | 18-20% |
| نیکل (Ni) | 8-11% |
| کربن (C) | ≤ 0.08% |
| منگنز (Mn) | ≤ 2.00% |
| سیلیسیم (Si) | ≤ 1.00% |
سیالات مناسب و نامناسب برای شیرآلات 304
✅ سیالات مناسب:
-
آب آشامیدنی و صنعتی
-
بخار کم فشار
-
هوا و گازهای غیر خورنده
-
روغنهای سبک
-
مواد شیمیایی غیر اسیدی
❌ سیالات نامناسب:
-
اسید کلریدریک، سولفوریک و نیتریک غلیظ
-
محلولهای با نمک بالا (آب دریا)
-
مواد خورنده با PH پایین
برندهای موجود شیر توپی فلنج دار 304 کلاس 150
-
KITZ ژاپن (اصلی)
-
PK
-
Nippon
-
New Way
🔥 جدول فشار کاری شیر توپی کلاس 150 استیل 304 بر حسب دما (بر اساس استاندارد ASME B16.34)
| دما (°C) | فشار مجاز (bar) |
|---|---|
| -29 تا 38 | 19.6 |
| 50 | 18.8 |
| 100 | 17.0 |
| 150 | 15.1 |
| 200 | 13.2 |
| 250 | 11.2 |
| 300 | 9.2 |
| 350 | 7.3 |
| 400 | 5.4 |
توجه: فشار مجاز با افزایش دما کاهش مییابد. برای دماهای بالاتر از 200 درجه سانتیگراد، توصیه به استفاده از متریال 316 میشود.
سؤالات متداول (FAQ)
1. آیا شیر توپی CF8 برای بخار مناسب است؟
بله، در فشار و دمای پایین (زیر 10 بار و 150 درجه) قابل استفاده است.
2. تفاوت CF8 با WCB چیست؟
CF8 استنلس استیل ضدزنگ است ولی WCB فولاد کربنی است که نیاز به پوشش ضد خوردگی دارد.
3. آیا این محصول برای سیالات بهداشتی مناسب است؟
در صورت پولیش سطح داخلی، برای آب بهداشتی مناسب است اما برای دارویی بهتر است از 316L استفاده شود.
