دستهبندی: شیرآلات دنده استنلس استیل
برچسبها :
آلیاژ:: 304
ابعاد:: 1/2" تا 4 "
اتصال:: رزوه مادگی
ساخت کشور:: چین

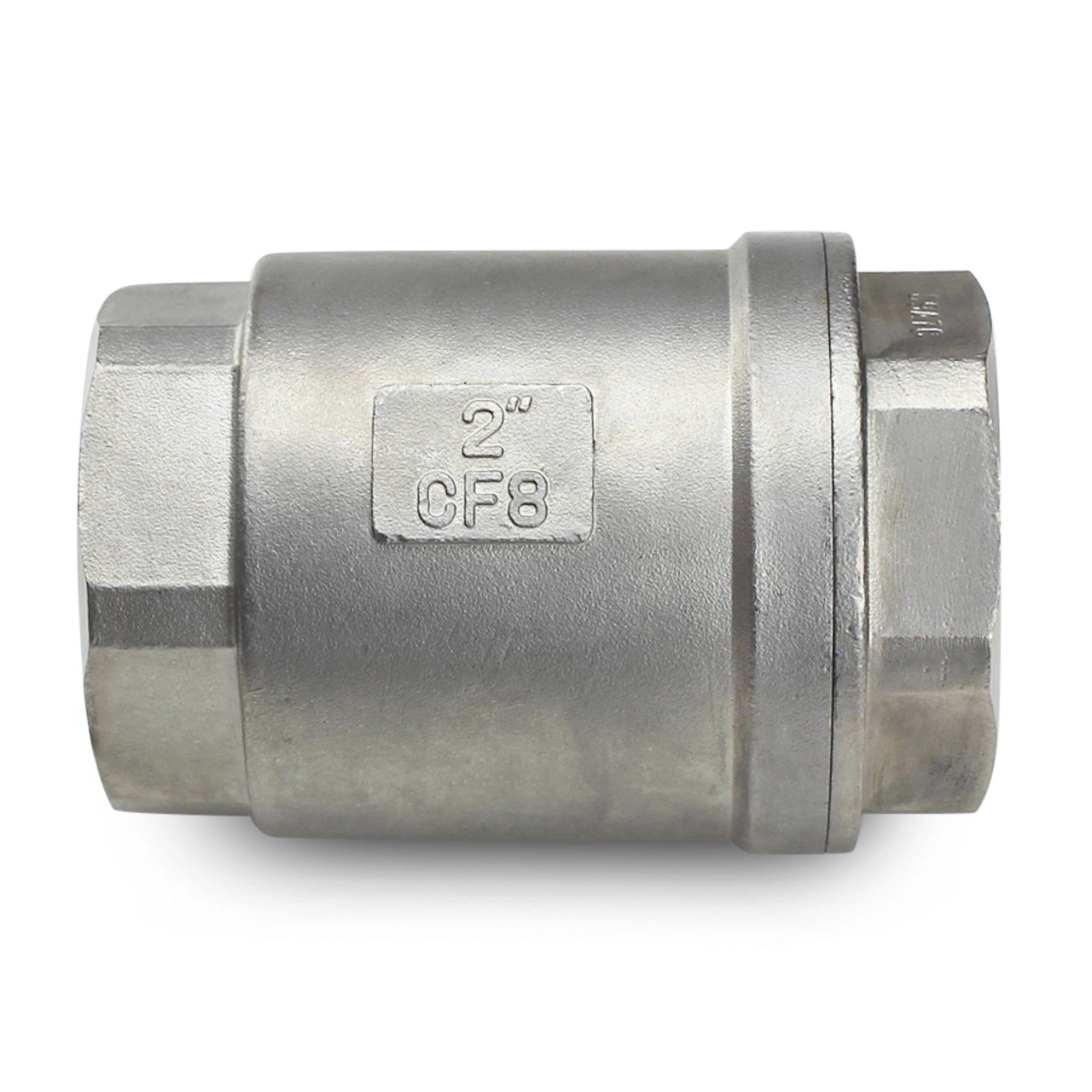

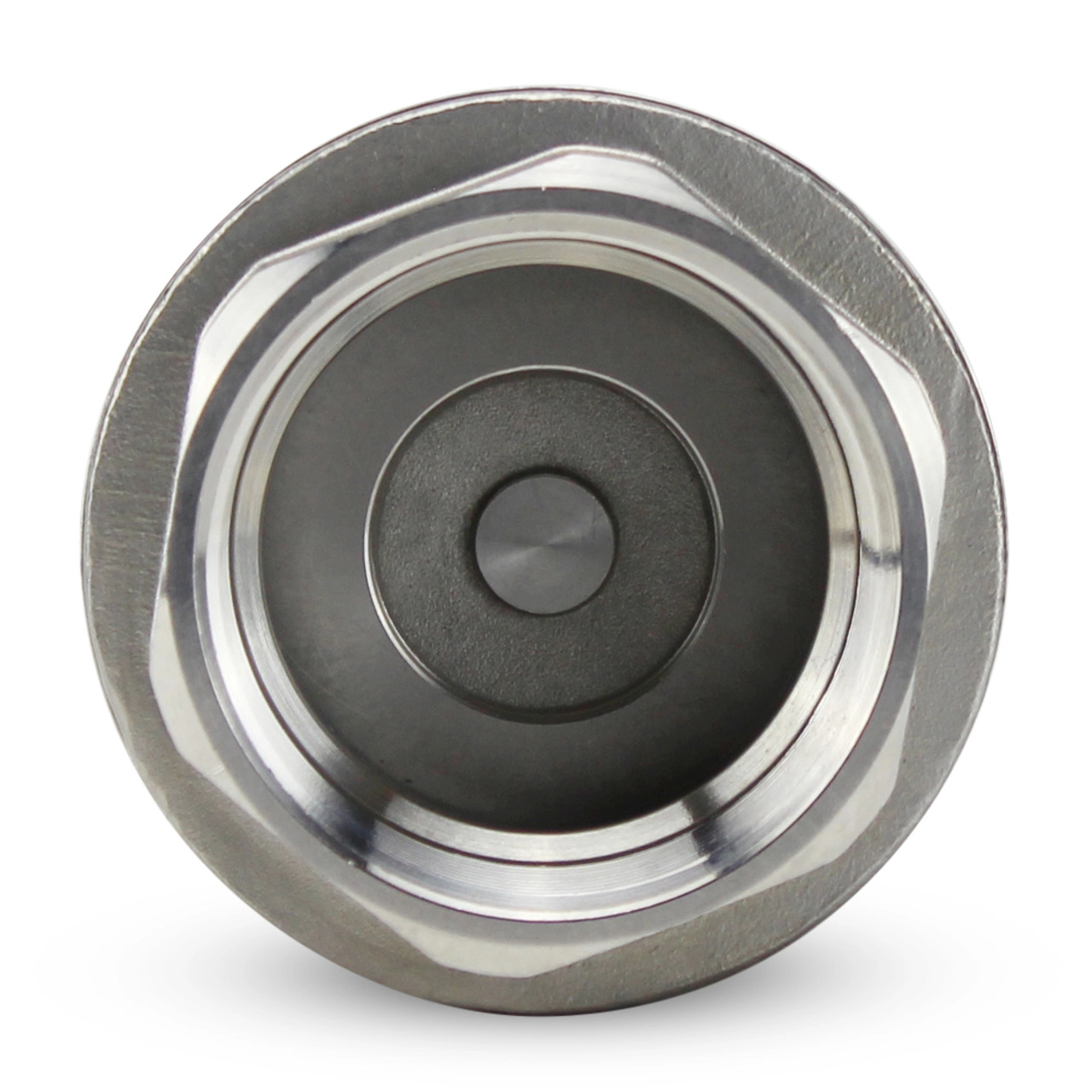

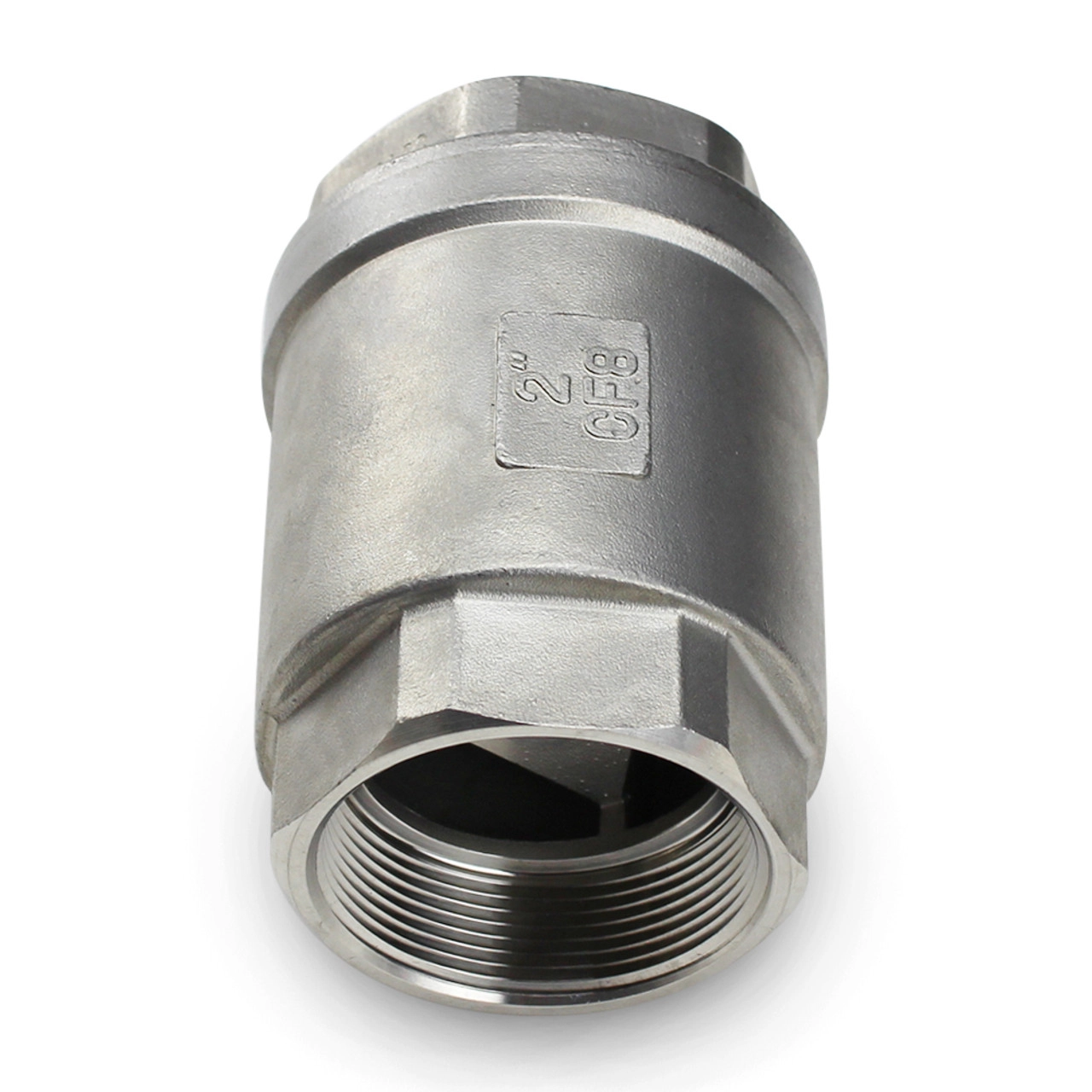

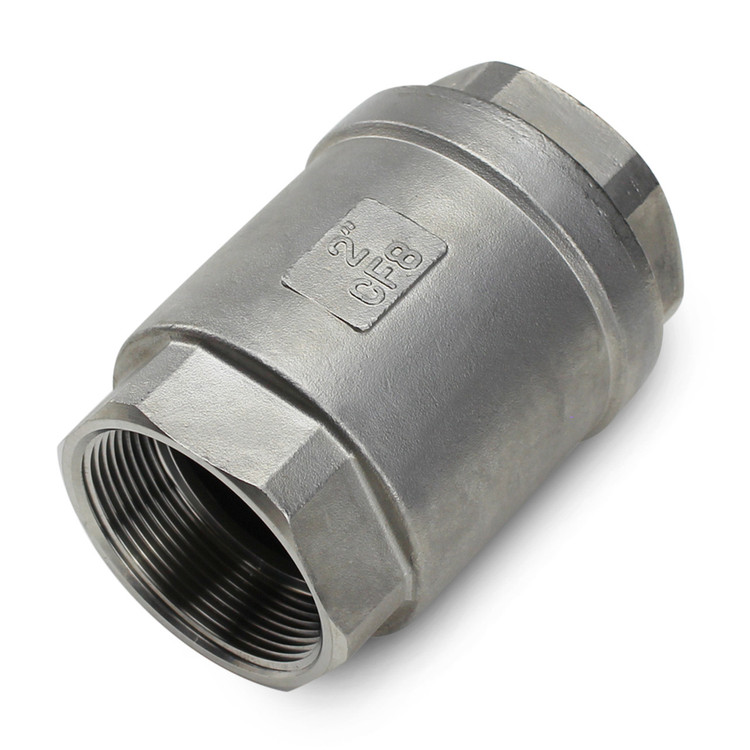

شیر یکطرفه خطی(عمودی) استنلس استیل 304
vertical check valve 304 stainless steel
برند:کیتز KITZ
سایز :
مشخصات
آلیاژ:
304
ابعاد:
1/2" تا 4 "
اتصال:
رزوه مادگی
ساخت کشور:
چین
مدل:
خطی(عمودی)
نوع رزوه
NPT
برند:
کیتز - نیپون
فشارکاری:
1000وگ
توضیحات
Vertical Check Valve 304 Stainless Steel – KITZ / NIPPON
The 304 Stainless Steel Vertical Check Valve (Vertical Lift Type) is specifically designed for vertical piping systems where fluid flows upward. With a stainless steel disc, NPT threaded connection, and high working pressure up to 1000 WOG, this valve is ideal for industrial, utility, and hygienic applications. Trusted brands like KITZ and NIPPON ensure premium quality and durability.
Technical Specifications
| Specification | Value |
|---|---|
| Body Material | Stainless Steel 304 |
| Disc Material | Stainless Steel 304 |
| Connection Type | NPT Threaded |
| Working Pressure | Up to 1000 WOG (approx. 69 bar) |
| Working Temperature | -20°C to +180°C |
| Standards | ASME B16.34 / API 598 |
| Available Sizes | 1/2" to 4" |
Comparison of Check Valve Types
| Valve Type | Operation Mechanism | Installation Position | Advantages | Disadvantages |
|---|---|---|---|---|
| Vertical Check Valve | Vertical disc lift by fluid pressure | Vertical only | Ideal for vertical lines | Not suitable for horizontal lines |
| Swing Check Valve (45°) | Angular disc swing | Horizontal or angled | Easy internal access for maintenance | Bulkier in size |
| Swing Check Valve (Threaded) | Disc rotates on hinge | Horizontal | Economical and easy to install | Prone to water hammer |
| Wafer Disc Check Valve | Central disc rotation with minimal loss | Horizontal | Compact and lightweight | Sensitive to flow fluctuations |
304 vs. 316 Stainless Steel Comparison
| Feature | Stainless Steel 304 | Stainless Steel 316 |
|---|---|---|
| Chemical Composition | 18% Chromium, 8% Nickel | 16% Chromium, 10% Nickel, 2% Molybdenum |
| Corrosion Resistance | Good in general environments | Excellent in marine and chemical environments |
| Applications | Architecture, food processing, general use | Pharmaceutical, marine, chemical industries |
| Acid Resistance | Limited | High resistance to acids and chlorides |
| Cost | More economical | More expensive |
Applications of Vertical Check Valves
-
Vertical water and industrial fluid pipelines
-
Wastewater and filtration systems
-
Pharmaceutical and hygienic processing (with 316 SS option)
-
Pump stations with upward flow
-
Vertical steam or compressed air lines
FAQ
1. Can this valve be installed horizontally?
No. Vertical check valves are only suitable for vertical installation with upward flow direction.
2. What’s the difference between vertical and wafer-type check valves?
Vertical check valves work in vertical pipelines with a lifting disc mechanism, while wafer-type valves are used in horizontal systems and have a compact design.
3. Is 316 stainless steel version available?
Yes. For environments with aggressive chemicals or marine exposure, 316 stainless steel models are available upon request.
📍 Location of Bonyad Steel Store on Google Maps:
View on Google Maps
Tehran, North Khayyam St., opposite Park-e-Shahr, Grand Khayyam Passage, 1st Floor, Unit 180
📞 Contact Numbers
021-33939659
021-33922432
📲 Click on the WhatsApp icon on this page to get an instant price quote.
📦 This Vertical Check Valve is listed on Torob
📸 Follow us on Instagram: @boniad_steel
نقد و بررسی
شیر یکطرفه خطی عمودی استنلس استیل 304 برند KITZ و NIPPON
شیر یکطرفه خطی یا Vertical Check Valve 304 Stainless Steel یکی از مطمئنترین انواع شیرهای یکطرفه مخصوص خطوط عمودی است. این شیرها با دیسک استنلس استیل، اتصال رزوهای NPT و فشار کاری بالا (تا 1000 WOG) گزینهای ایدهآل برای کاربردهای صنعتی، بهداشتی و انتقال سیالات در مسیرهای عمودی میباشند. برندهای معتبر Kitz و Nippon تضمین کیفیت و دوام این محصول را فراهم کردهاند.
مشخصات فنی شیر خودکار خطی استنلس استیل 304
| مشخصات | مقدار |
|---|---|
| جنس بدنه | استنلس استیل 304 |
| جنس دیسک | استنلس استیل 304 |
| نوع اتصال | رزوهای NPT |
| فشار کاری | تا 1000 WOG (معادل 69 بار) |
| دمای کاری | -20 تا +180 درجه سانتیگراد |
| استاندارد ساخت | ASME B16.34 / API 598 |
| سایزهای موجود | 1/2 اینچ تا 4 اینچ |
جدول مقایسه انواع شیر خودکار (یکطرفه)
| نوع شیر خودکار | نحوه عملکرد | جهت نصب | مزایا | معایب |
|---|---|---|---|---|
| شیر خودکار خطی (عمودی) | باز و بسته شدن دیسک با فشار عمودی سیال | فقط عمودی | ایدهآل برای نصب در خطوط عمودی | فقط مناسب نصب عمودی |
| شیر خودکار سوپاپی ۴۵ درجه | حرکت زاویهای دیسک به عقب | افقی یا زاویهدار | دسترسی راحت برای تعمیرات | ابعاد بزرگتر نسبت به سایر مدلها |
| شیر خودکار دریچهای (دندهای) | باز و بسته شدن دیسک حول محور لولا | افقی | نصب ساده و اقتصادی | ایجاد نویز و ضربه قوچ |
| شیر خودکار دیسکی (بین فلنجی) | چرخش دیسک با حداقل افت فشار | افقی | وزن سبک و ابعاد جمعوجور | حساسیت به نوسانات جریان |
مقایسه استنلس استیل 304 با 316
| ویژگیها | استنلس استیل 304 | استنلس استیل 316 |
|---|---|---|
| ترکیب شیمیایی | 18% کروم، 8% نیکل | 16% کروم، 10% نیکل، 2% مولیبدن |
| مقاومت به خوردگی | مناسب برای شرایط معمولی | عالی در برابر مواد شیمیایی و کلریدها |
| کاربردها | عمومی، صنایع غذایی، ساختمانی | صنایع دارویی، شیمیایی، دریایی |
| مقاومت در برابر اسیدها | محدود | بالا در برابر اسید کلریدریک و نمک |
| قیمت | مناسبتر | گرانتر |
موارد کاربرد شیر خودکار خطی (عمودی)
-
خطوط عمودی انتقال آب و سیالات صنعتی
-
سیستمهای تصفیه آب و فاضلاب
-
صنایع دارویی و غذایی (در صورت انتخاب استیل 316)
-
ایستگاههای پمپاژ با جریان یکطرفه بالا به پایین
-
خطوط بخار و هوای فشرده با مسیر عمودی
سوالات متداول (FAQ)
1. آیا چک ولو خطی استیل برای نصب افقی مناسب است؟
خیر، شیر یکطرفه خطی عمودی فقط برای نصب در خطوط عمودی با جریان از پایین به بالا طراحی شده است.
2. تفاوت شیر یکطرفه خطی با مدل دیسکی چیست؟
شیر خطی برای خطوط عمودی مناسب است در حالیکه شیر دیسکی اغلب در خطوط افقی استفاده میشود و ابعاد جمعوجورتری دارد.
3. آیا مدل 316 شیر خودکار خطی عمودی نیز موجود است؟
بله، در صورت نیاز به مقاومت بالاتر در برابر خوردگی میتوان مدل استیل 316 را سفارش داد.
