دستهبندی: شیرآلات استنلس استیل
برچسبها :
ابعاد: ۱/۲ اینچ الی ۱۲ اینچ
برند: GESTRA-GENBRE- YORK-ECON_ECONSTO_AYVAZ
مدل طراحی: تک دیسک single plate
فشار کاری: pn40 -class300

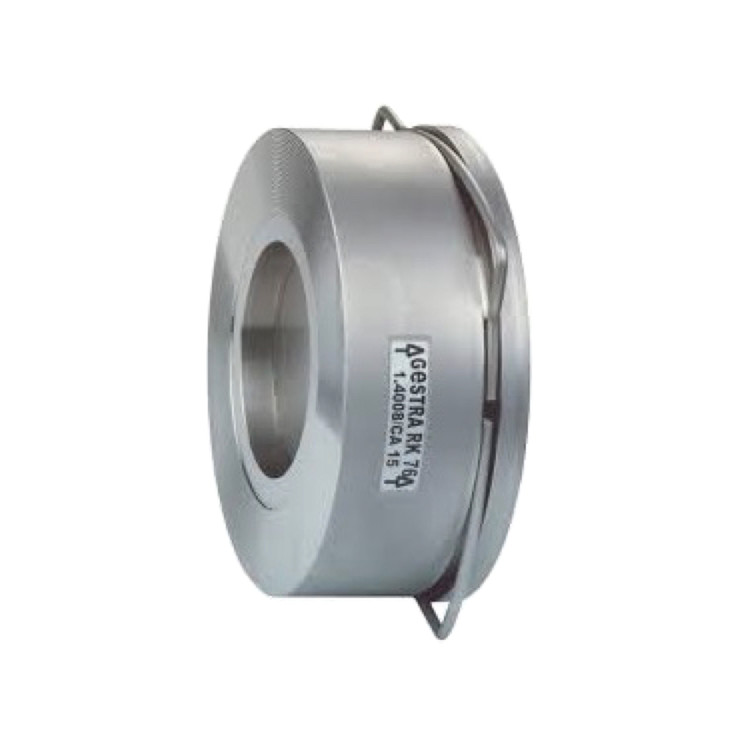

شیر یکطرفه دیسکی بین فلنجی استنلس استیل ۳۰۴-PN40-GESTRA
wafer check valve stainless steel pn40-304
برند:گسترا GESTRA
سایز :
مشخصات
ابعاد
۱/۲ اینچ الی ۱۲ اینچ
برند
GESTRA-GENBRE- YORK-ECON_ECONSTO_AYVAZ
مدل طراحی
تک دیسک single plate
فشار کاری
pn40 -class300
متریال
304-316
توضیحات
Stainless Steel 304 Wafer Check Valve – PN40
Product Introduction and Function:
The stainless steel 304 wafer check valve is a type of check valve designed to prevent backflow in industrial pipelines. With its disc-type design, it provides a fast, non-slam operation, automatically opening and closing based on fluid pressure without the need for external force.
Technical Information:
- Body Material: Stainless Steel 304
- Disc Material: Stainless Steel 304
- Connection Type: Wafer (Between Flanges)
- Working Pressure: PN40
- Internal Structure: Spring-loaded disc for quick response and non-slam operation
- Operation Mechanism: Automatic, self-actuated
Available Materials:
- Stainless Steel 304
- Stainless Steel 316 (Upon Request)
Available Brands:
- GESTRA
- ECON
- ECONESTO
- AYVAZ
- YORK
- GENBRE
Applications in Various Industries:
- Petrochemical and refinery industries
- Pharmaceutical and food industries
- Heating and cooling systems
- Steam and corrosive fluid pipelines
- Water treatment and wastewater systems
- Power plants and energy production
Pressure Rating and Dimensions Table:
| Size (Inches) | Working Pressure (Bar) | Connection Type | Body Material | Disc Material |
|---|---|---|---|---|
| 1/2" - 4" | PN40 | Wafer | 304 SS | 304 SS |
Advantages and Disadvantages:
✅ Corrosion and rust-resistant
✅ Quick response and non-slam operation
✅ Lightweight and easy installation
✅ Suitable for various fluids including water, steam, and gas
❌ Not ideal for fluids with high solid particle content
Manufacturing Process:
This valve is produced using precision casting and CNC machining and undergoes pressure and leakage testing according to international standards.
International Dimensional and Alloy Standards:
- Design Standard: EN 12516-1 / API 594
- Pressure Testing Standard: API 598
- Material Standard: ASTM A351 CF8
Important Installation and Maintenance Tips:
- Ensure the correct flow direction is checked before installation.
- For pipelines with solid particles, installing a filter before the valve is recommended.
- Periodically inspect the disc and spring to ensure proper functionality.
📍 For high-quality products at competitive prices, visit "Bonyad Steel" store:
Address: Tehran, Khayyam Shomali St., Opposite Park-e Shahr, Grand Khayyam Passage, 1st Floor, Unit 180
📞 Contact Number: [Your Contact Number]
نقد و بررسی
شیر خودکار یکطرفه دیسکی استنلس استیل 304 – فشار کاری PN40
wafer check valve stainless steel pn40-304
معرفی و کارکرد خودکار دیسکی استنلس استیل گسترا ۳۰۴ :
شیر خودکار یکطرفه دیسکی استنلس استیل 304 یک نوع چک ولو یا شیر یکطرفه (Check Valve) است که برای جلوگیری از برگشت سیال در خطوط لوله صنعتی مورد استفاده قرار میگیرد. این نوع شیر با طراحی دیسکی، عملکردی سریع و بدون ضربه (Non-Slam) دارد و بهطور خودکار با فشار سیال باز و بسته میشود.
اطلاعات فنی چک ولو دیسکی گسترا استیل :
- متریال بدنه: استنلس استیل 304 ( قابل سفارش ۳۱۶)
- متریال دیسک: استنلس استیل 304(قابل سفارش ۳۱۶)
- نوع اتصال: بین فلنجی (Wafer Type)(خودکار لافلنجی)
- فشار کاری: PN40
- ساختار داخلی: دیسکی با فنر جهت عملکرد سریع و جلوگیری از ضربه قوچ
- مکانیزم عملکرد: خودکار، بدون نیاز به نیروی خارجی
متریالهای قابل ارائه برای خودکار دیسکی استیل:
- استنلس استیل 304
- استنلس استیل 316 (در صورت درخواست)
برندهای موجود شیر دیسکی فنری استیل:
- چک ولو دیسکی GESTRA (ساخت ایران /آلمان )
- شیر یکطرفه ECON (ساخت هلند)
- ECONESTO
- شیر خودکارAYVAZ
- YORK
- شیر یکطرفه دیسکی GENBRE(اسپانیا)
کاربردهای شیر خودکار دیسکی استیل در صنایع مختلف:
- صنایع پتروشیمی و پالایشگاهی
- صنایع داروسازی و غذایی
- تأسیسات حرارتی و برودتی
- خطوط لوله بخار و سیالات خورنده
- سیستمهای تصفیه آب و فاضلاب
- نیروگاهها و صنایع تولید انرژی
جدول فشار کاری و ابعاد شیر یکطرفه دیسکی :
| سایز (اینچ) | فشار کاری (بار) | نوع اتصال | جنس بدنه | جنس دیسک |
|---|---|---|---|---|
| 1/2" - 12" | PN40 | بین فلنجی | 304 SS | 304 SS |
مزایا و معایب شیر ویفری استیل :
✅ مقاوم در برابر خوردگی و زنگزدگی
✅ عملکرد سریع و بدون ضربه
✅ نصب آسان و وزن کم
✅ مناسب برای سیالات مختلف ازجمله آب، بخار و گاز
❌ برای سیالات با ذرات جامد معلق زیاد مناسب نیست
پروسه تولید شیر ویفری استیل :
شیر خودکار ویفری استیل با استفاده از روشهای دقیق ریختهگری و ماشینکاری CNC تولید شده و تحت تستهای فشار و نشتی مطابق با استانداردهای بینالمللی قرار میگیرد.
استانداردهای ابعادی و آلیاژی بینالمللی:
- استاندارد طراحی: EN 12516-1 / API 594
- استاندارد تست فشار: API 598
- استاندارد متریال: ASTM A351 CF8
نکات مهم درباره نصب و نگهداری:
- هنگام نصب، جهت صحیح جریان سیال روی بدنه شیر بررسی شود.
- در خطوط دارای ذرات جامد، نصب یک فیلتر قبل از شیر توصیه میشود.
- بهصورت دورهای عملکرد دیسک و فنر بررسی شود تا از سلامت عملکرد اطمینان حاصل گردد.
📍 جهت تهیه این محصول با بهترین کیفیت و قیمت رقابتی، به فروشگاه "بنیاد استیل" مراجعه کنید و یا برای تهیه انواع واشر مورد نیاز برای نصب شیر دیسکی استیل ، اعم از :
واشر اسپیرال/ واشر منجید دار/ واشر نسوز و گسکت تفلونی با ما تماس بگیرید .
