برند : ALFA
دستهبندی : اتصالات و شیرآلات صنایع دارویی و لبنی

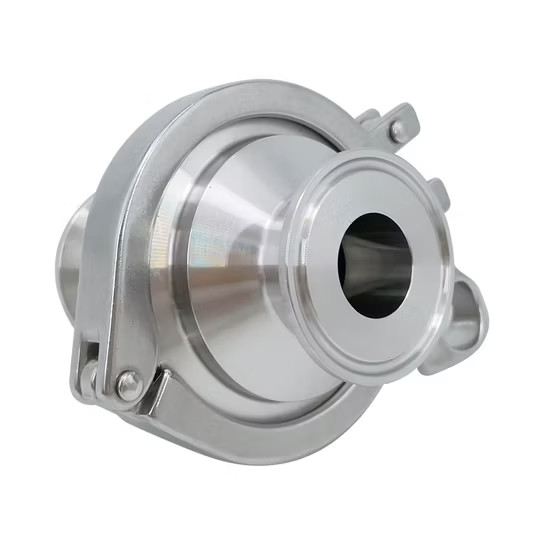

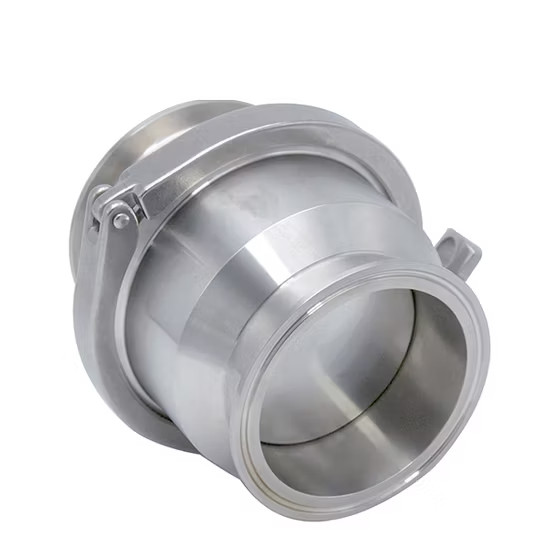

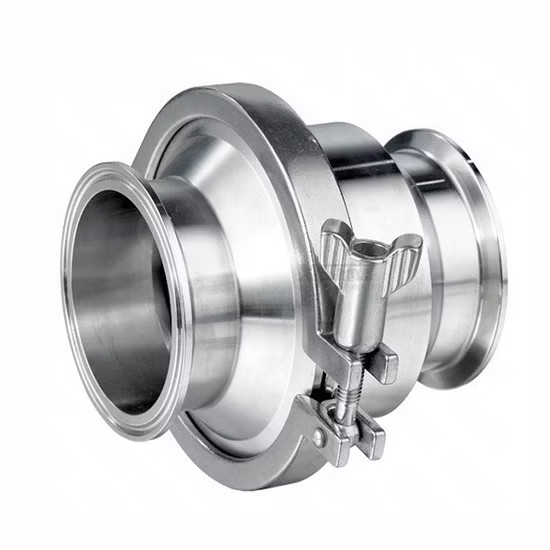

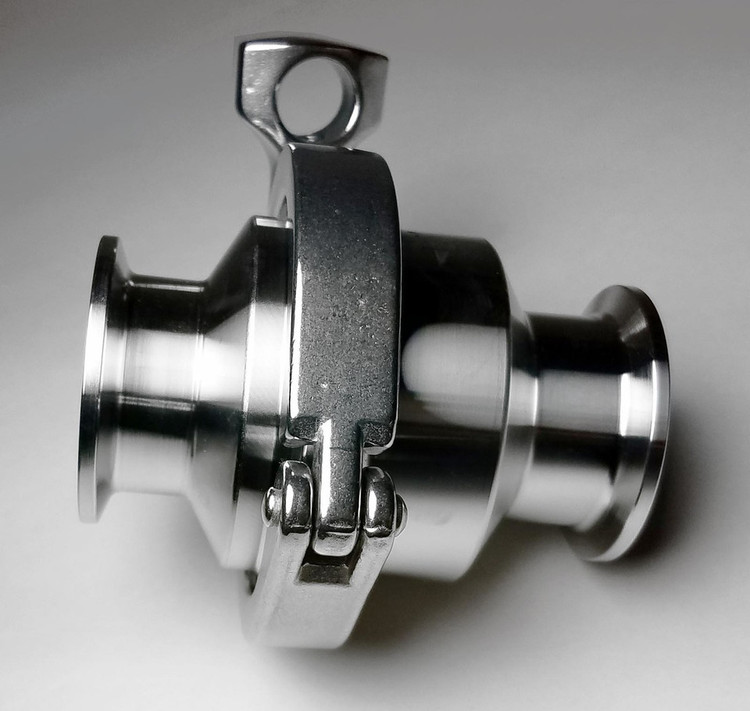

شیر یکطرفه کلمپی استنلس استیل ۳۱۶L- صنایع دارویی - TC
sanitary check valve TC end 316 L ALFA
ویژگی‌های محصول
سایز:
۱۲ میلی متر
۲۵ میلیمتر
۳۸ میلیمتر
۵۱ میلیمتر
۶۳ میلیمتر
برچسب‌ها:
آببند : سیلیکون
ابعاد : ۱۲.۷ میلی متر الی ۱۰۲ میلیمتر
اتصال : کلمپی TC
استاندارد : SMS_BPE
+ موارد بیشتر
موجود در انبار بنیاداستیلارسال توسط بنیاداستیل
2,650,000 5%
2,500,000 تومان
شیر یکطرفه کلمپی استنلس استیل ۳۱۶ با واشر سیلیکونی بهداشتی مخصوص صنایع دارویی
sanitary check valve TC end 316 L ALFA
sanitary none return valve stainless steel TC end- 316L
معرفی و کارکرد شیر خودکار کلمپی استیل :
شیر یکطرفه کلمپی استنلس استیل ۳۱۶ با واشر سیلیکونی بهداشتی یکی از اجزای اساسی در خطوط انتقال سیالات در صنایع دارویی است. این شیر به گونه‌ای طراحی شده که جریان سیال را تنها در یک جهت امکان‌پذیر ساخته و از بازگشت آن جلوگیری می‌کند. این ویژگی از آلودگی و تغییر کیفیت مواد در فرآیندهای تولید دارویی جلوگیری می‌کند.
مشخصات فنی شیر یکطرفه کلمپی استنلس استیل :
- متریال بدنه: استنلس استیل ۳۱۶
- نوع اتصال: کلمپی (Tri-Clamp)
- واشر: سیلیکونی بهداشتی مقاوم در برابر حرارت و مواد شیمیایی
- سایزهای موجود: ۱ اینچ تا ۴ اینچ
- فشار کاری: تا ۱۰ بار (145 psi)
- دمای کاری: از -۲۰ تا +۲۰۰ درجه سانتی‌گراد
متریال‌های قابل ارائه
شیر یکطرفه کلمپی استیل با متریال استنلس استیل ۳۱۶ (L316) عرضه می‌شود که دارای مقاومت بالا در برابر خوردگی و زنگ‌زدگی است.
برندهای مختلف شیر چک ولو استیل کلمپی :
- Alfa Laval
- ALFA
- B&G
- ASP-TGC
کاربردهای شیر یکطرفه استیل کلمپی در صنایع مختلف:
- صنایع دارویی و بیوتکنولوژی
- صنایع غذایی و لبنیات
- صنعت نوشیدنی
- صنایع آرایشی و بهداشتی
- صنایع شیمیایی حساس
Technical Data
| Item | Details |
| Sizes | DN25-DN100 1"- 4" |
| Materials | 304/1.4301 316L/1.4404 |
| Seals | EPDM Silicone FPM |
| Product-contacting surfaces | Ra ≤ 0.8μm |
| Operating temperature | 95℃ |
| Operating pressure | Max.10 bar |
| Opening pressure | 0.1Bar |
| Connections | Welding, clamp, thread |
جدول فشار کاری و ابعاد شیز یکطرفه استیل :
| سایز (اینچ) | فشار کاری (بار) | نوع اتصال |
|---|---|---|
| ۱ | ۱۰ | کلمپی |
| ۱.۵ | ۱۰ | کلمپی |
| ۲ | ۱۰ | کلمپی |
| ۳ | ۱۰ | کلمپی |
| ۴ | ۱۰ | کلمپی |
مزایا و معایب محصول
✅ نصب و نگهداری آسان به دلیل اتصال کلمپی ✅ مقاومت بالا در برابر خوردگی و زنگ‌زدگی ✅ جلوگیری از برگشت سیال و آلودگی احتمالی ✅ قابل استفاده در خطوط بهداشتی با الزامات GMP ⛔ نیاز به نگهداری منظم برای عملکرد بهینه
فرآیند تولید شیرهای یکطرفه کلمپی از استنلس استیل ۳۱۶ با فرآیند فورجینگ تولید شده و سپس تحت عملیات پرداخت سطحی (Electropolishing) قرار می‌گیرند تا سطح داخلی و خارجی آن‌ها صاف و صیقلی شود. این فرآیند خطر تجمع آلودگی را کاهش داده و قابلیت تمیزکاری (CIP/SIP) را افزایش می‌دهد.
استانداردهای بین‌المللی ابعادی و آلیاژی
- مطابق با استاندارد ASME BPE برای کاربردهای دارویی
- دارای تأییدیه FDA برای تماس با مواد غذایی و دارویی
- استاندارد DIN 11851 و ISO 2852 برای اتصال کلمپی
راهنمای نصب و نگهداری
- قبل از نصب، از تمیز بودن سطح اتصالات و واشر سیلیکونی اطمینان حاصل کنید.
- برای افزایش طول عمر شیر، از شوینده‌های مناسب برای تمیزکاری استفاده کنید.
- در صورت مشاهده نشتی یا افت عملکرد، واشر سیلیکونی را بررسی کرده و در صورت نیاز تعویض نمایید.
