برند : ALFA
دستهبندی : اتصالات و شیرآلات صنایع دارویی و لبنی

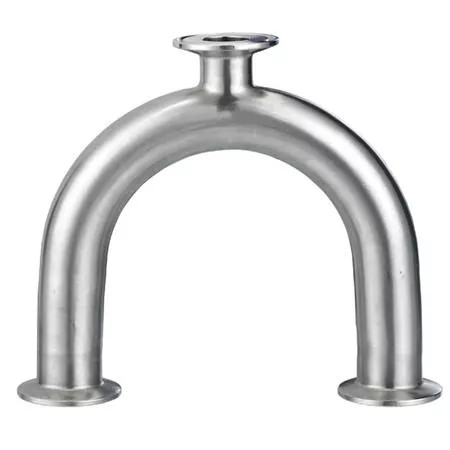

زانو U type سه سر کلمپی 316-BPE- ALFA
Sanitary Clamped elbow U Type bpe- 316 -ALFA
ویژگی‌های محصول
سایز:
12/7
19
25
38
51
63
76
102
برچسب‌ها:
آلیاژ: : 316
استاندارد : BPE
زاویه : 180 درجه
اتصال : TRI clamp کلمپی
+ موارد بیشتر
موجود در انبار بنیاداستیلارسال توسط بنیاداستیل
1,600,000 تومان
زانو U Type سه سر کلمپی 316 – 180 درجه BPE – ALFA
Sanitary Clamped elbow U Type bpe- 316 -ALFA
معرفی زانو U Type سه سر کلمپی 316 – 180 درجه
زانو U Type سه سر کلمپی 316 یکی از اتصالات کلیدی در خطوط لوله صنایع دارویی و غذایی است که برای تغییر مسیر جریان سیالات در زاویه 180 درجه استفاده می‌شود. این قطعه با طراحی سه سر کلمپی (Tri-Clamp) امکان اتصال سریع و آسان را بدون نیاز به جوشکاری فراهم می‌کند، که باعث بهبود بهداشت و کاهش زمان نصب می‌شود.
ویژگی‌ها و مشخصات فنی
| ویژگی | مشخصات |
|---|---|
| جنس | استنلس استیل 316L با مقاومت بالا در برابر خوردگی |
| نوع اتصال | Tri-Clamp (TC) سه سر برای نصب سریع و بهداشتی |
| زاویه | 180 درجه مناسب برای تغییر مسیر جریان |
| کاربرد | مخصوص صنایع دارویی، غذایی، لبنی و بهداشتی |
| سطح داخلی و خارجی | پولیش شده مطابق با استانداردهای GMP و BPE |
| برند | ALFA، ASSP، ALFA LAVAL |
| زبری سطح پولیش داخلی | Ra ≤ 0.4 μm (الکترولیتیک پولیش شده) |
| زبری سطح پولیش خارجی | Ra ≤ 0.8 μm |
| استانداردها | BPE، 3A، FDA، ASTM A270 |
| روش تمیزکاری | سازگار با CIP و SIP |
جدول فشار کاری و دمای عملیاتی
| سایز (اینچ) | فشار کاری (بار) | فشار کاری (psi) | محدوده دمای کاری (°C) |
|---|---|---|---|
| 1/2 اینچ | 16 بار | 232 psi | -40 تا +200°C |
| 3/4 اینچ | 16 بار | 232 psi | -40 تا +200°C |
| 1 اینچ | 16 بار | 232 psi | -40 تا +200°C |
| 1.5 اینچ | 16 بار | 232 psi | -40 تا +200°C |
| 2 اینچ | 12 بار | 174 psi | -40 تا +200°C |
| 2.5 اینچ | 10 بار | 145 psi | -40 تا +200°C |
| 3 اینچ | 8 بار | 116 psi | -40 تا +200°C |
| 4 اینچ | 6 بار | 87 psi | -40 تا +200°C |
جدول ابعاد زانو U Type سه سر کلمپی 180 درجه
| سایز (اینچ) | قطر خارجی (mm) | شعاع خم (mm) | طول کل (mm) |
|---|---|---|---|
| 1/2 اینچ | 12.7 | 38 | 76 |
| 3/4 اینچ | 19.05 | 50 | 100 |
| 1 اینچ | 25.4 | 63 | 126 |
| 1.5 اینچ | 38.1 | 95 | 190 |
| 2 اینچ | 50.8 | 125 | 250 |
| 2.5 اینچ | 63.5 | 160 | 320 |
| 3 اینچ | 76.2 | 190 | 380 |
| 4 اینچ | 101.6 | 250 | 500 |
متریال‌های قابل ارائه
این زانو از استنلس استیل 316L ساخته شده که به دلیل مقاومت عالی در برابر خوردگی و زنگ‌زدگی، گزینه‌ای ایده‌آل برای صنایع حساس مانند داروسازی و لبنیات است.
کاربردهای زانو U Type سه سر کلمپی استیل :
✔ صنایع دارویی و بهداشتی: استفاده در خطوط تولید دارو و محلول‌های تزریقی
✔ صنایع غذایی و لبنی: انتقال شیر، آبمیوه و سایر محصولات غذایی
✔ صنایع شیمیایی و بیوتکنولوژی: انتقال مواد شیمیایی حساس با نیاز به سطح داخلی پولیش‌شده
مزایا و ویژگی‌های کلیدی زانو انشعابی 180 درجه استیل :
✔ نصب آسان و سریع بدون نیاز به جوشکاری
✔ کاملاً بهداشتی و سازگار با استانداردهای GMP
✔ مقاومت بالا در برابر خوردگی و مواد شیمیایی
✔ پولیش براق داخلی و خارجی برای جلوگیری از تجمع باکتری‌ها
✔ مناسب برای خطوط فرآیند استریل و CIP/SIP
استانداردهای بین‌المللی elbow U type:
این زانو مطابق با استاندارد BPE (Bioprocessing Equipment) و مقررات FDA طراحی شده و دارای سطح پولیش الکترولیتی با زبری Ra ≤ 0.4 میکرون است.
نکات مهم در نصب و نگهداری زانو استیل U:
- برای حفظ بهداشت، بهتر است پس از هر بار استفاده، زانو با روش CIP یا SIP شست‌وشو داده شود.
- هنگام نصب، از گسکت‌های سیلیکونی یا PTFE سازگار با فرآیند استفاده شود.
- فشار و دمای عملیاتی باید مطابق با مشخصات فنی تنظیم شود.
خرید و استعلام قیمت
🔹 به دلیل نوسانات ارزی و تغییر لحظه‌ای قیمت زانو انشعابدار استنلس استیل، لطفاً برای استعلام دقیق قیمت بر روی آیکون واتساپ در همین صفحه کلیک کنید و قیمت آنی دریافت بفرمایید.
📍 آدرس فروشگاه بنیاد استیل:
تهران، خیابان خیام شمالی، روبروی پارک شهر، پاساژ بزرگ خیام، طبقه اول، پلاک ۱۸۰.
📞 شماره تماس:
33922432-33939659
